CAD中ZOOM和SCALE都翻譯成縮放，一個是視圖的縮放，一個是圖形的縮放，初學者很容易糊涂。

縮放Zoom(z)

Zoom(z)是視圖縮放，在CAD中用來繪圖和觀察圖形的是一個窗口，被稱為視口，這就相當于一個相機的鏡頭，zoom就相當于鏡頭的拉近和拉遠，雖然看到所有圖形顯示的大小變了，但圖形的實際尺寸不會發生任何變化。

因?yàn)樵诶L圖過程中經常需要縮放和平移，為了提高操作效率，縮放時無需輸入ZOOM或Z，鼠標滾輪上下滾動就可以放大和縮小。

默認狀態下向上滾動是放大，向下滾動是縮小，如果想反過來，可以將ZOOMWHEEL設置為1。

滾輪滾動時縮放比例的變化可以用ZOOMFACTOR變量來控制，默認值為60，可以設置為3-100，數值越小，滾輪滾動一次比例變化越小。

縮放Scale(sc)：

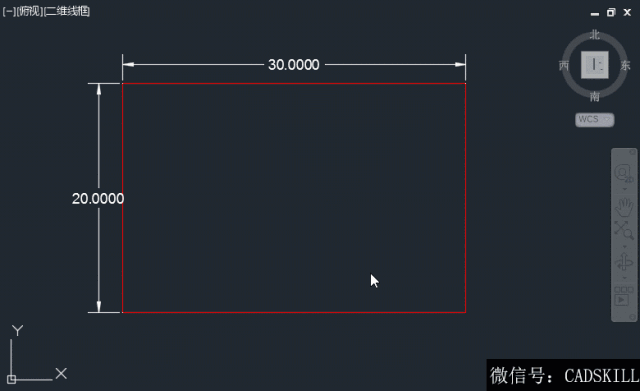

縮放SC是圖形尺寸的縮放，會直接改變圖形的大小，且只會改變被選中圖形的大小。CAD的縮放目前只支持各軸向的等比例縮放。

縮放SC除了輸入比例外這種常規方式外，還提供了復制和參照參數，可以在縮放的同時進行復制，還可以通過拾取或輸入兩個參照長度來獲取縮放比例，可以解決實際繪圖中的很多問題。

如何把一個圖形縮放為想要的尺寸？你用過SCALE的參照(R)參數嗎？

利用縮放SC命令確定直線位置

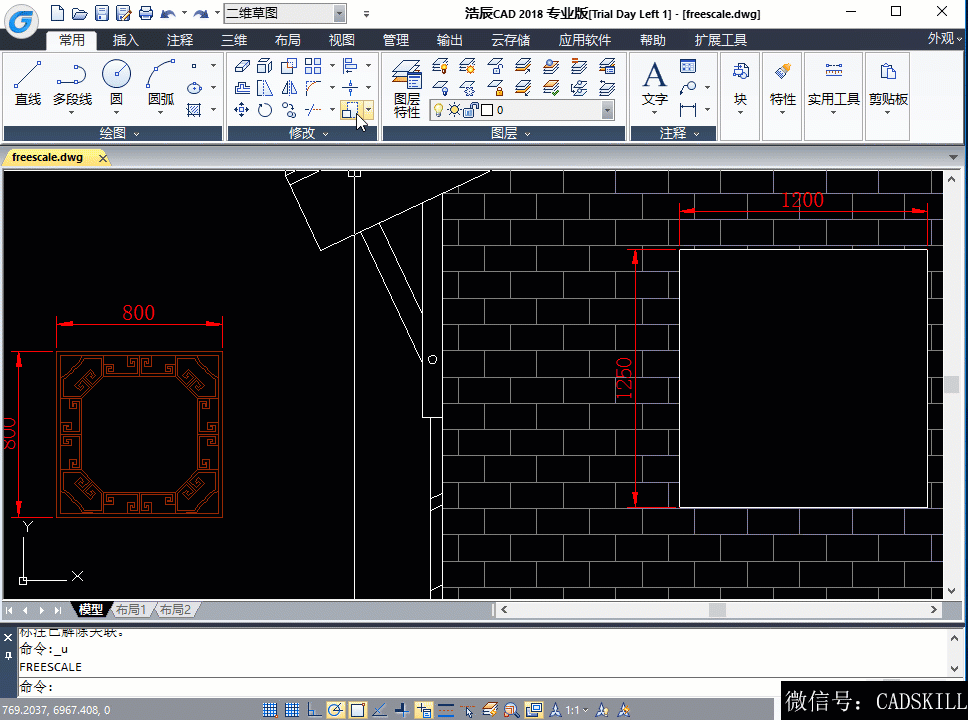

在浩辰CAD 2018中增加了一個自由縮放的命令，可以支持不等比、矩形和模擬軸側或透視的自由縮放，如果感興趣的話可以試試。

兩個命令雖然都翻譯成縮放，但兩種操作的區別還是很明顯的，通過上面簡單的講解即使是剛接觸CAD的初學者應該也可以知道兩者的區別。
