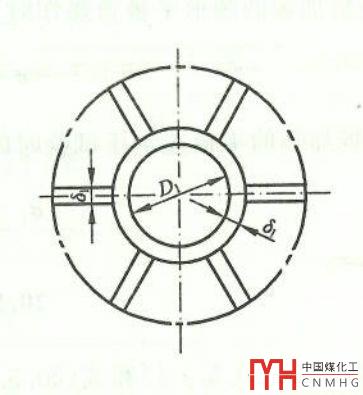

HG20582-2011第20章，帶加強筋的圓形平蓋設計計算，如下圖：

其中在1998版時候，有時會發現其形心距離y值會為負值，但是對其取負值情況未予說明。

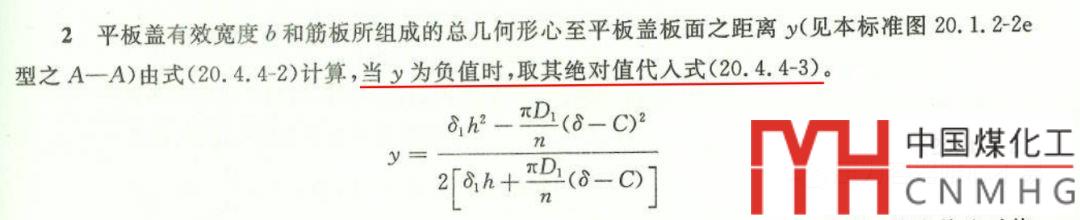

在2011新版第P239頁，20.4.4.2對于平蓋的距離形心距離y值可能為負值時，要求按照其絕對值計算，避免出現負值的情況。

那么新版的修改對嗎？

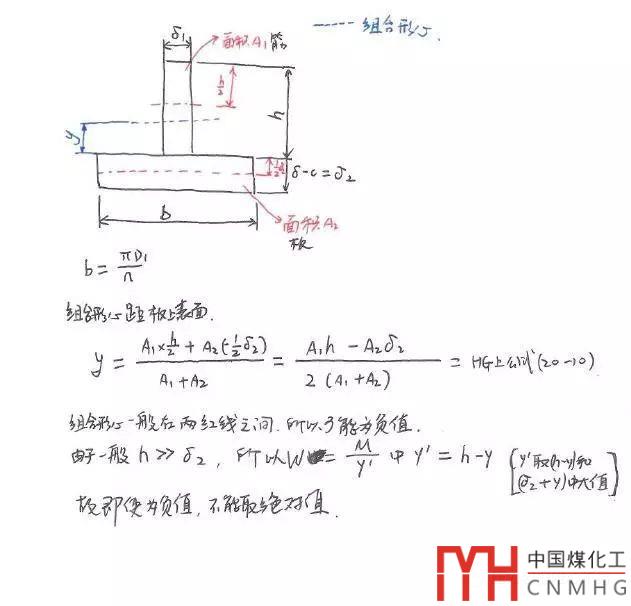

下圖是對20.4.4-2的來源的圖示和推導：

經過上面的推導，追溯公式的來歷，發現當y值為負時，不應該取絕對值代入，而應該繼續以負值代入（20.4.4-3）計算。

此詢問了國內的幾位專家，其中一位答復如下：

HG20582-2011說Y取絕對值的說法是錯誤的，而且是個低級錯誤。坐標軸取在底板面上，當筋板尺寸較小時，組合截面的形心位置Y可能是負值。（H-Y）就是形心到筋板外沿的距離，（H-Y）中的Y是代數值（亦即其值帶正號或負號），已經正確地反映了“距離”的數學關系。

如果如其說，當Y是負值時取其絕對值，算出來就不是“形心到筋板外沿的距離”。并且公式也亂套了，斷面系數W可能無限大，也可能是負值，而W是截面幾何性質，不可能是負值。不知怎么，。。。。此處省略若干字。。。。

那么如何修改

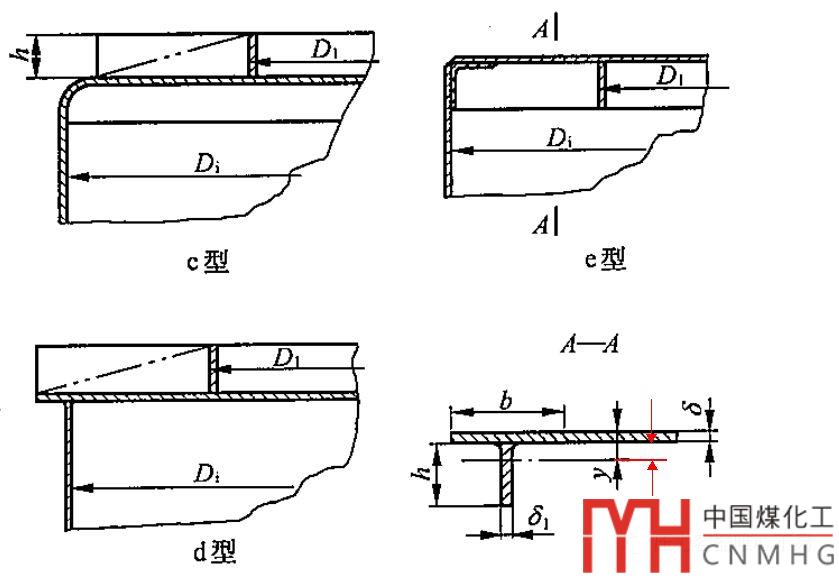

規范的P236頁，圖20.1.1-2A-A截面視圖，其中y值標注應從平 蓋 上表面改為平蓋下表面，這樣y為負值才有意義。

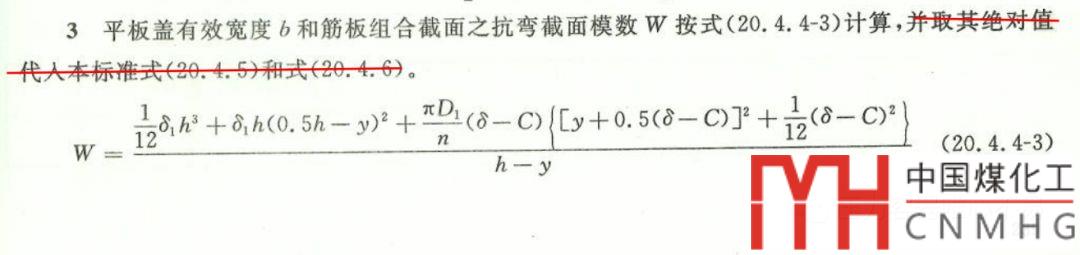

同時，P239頁，將y為負值時取其絕對值改為“y為負值時將負值代入”。

可能是征求意見時，用戶反映負值問題，編者看著A-A的圖示

“y為負值，物理意義都沒有了，嗯，是個錯誤。”

“規定y為負值，取絕對值，就解決這個問題了。NICE”

于是新鮮版的2011反而錯了。

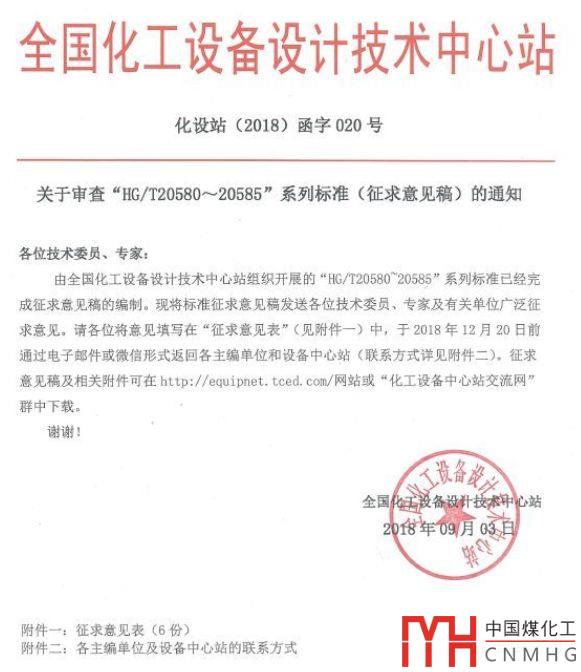

HG/T20580~20585發布征求意見稿了。

征求意見稿及相關附件請?jiān)?ldquo;設備中心站網站的設備聯絡網頁面"http://equipnet.tced.com"中下載。

打開一看，這一章節已經刪掉了。

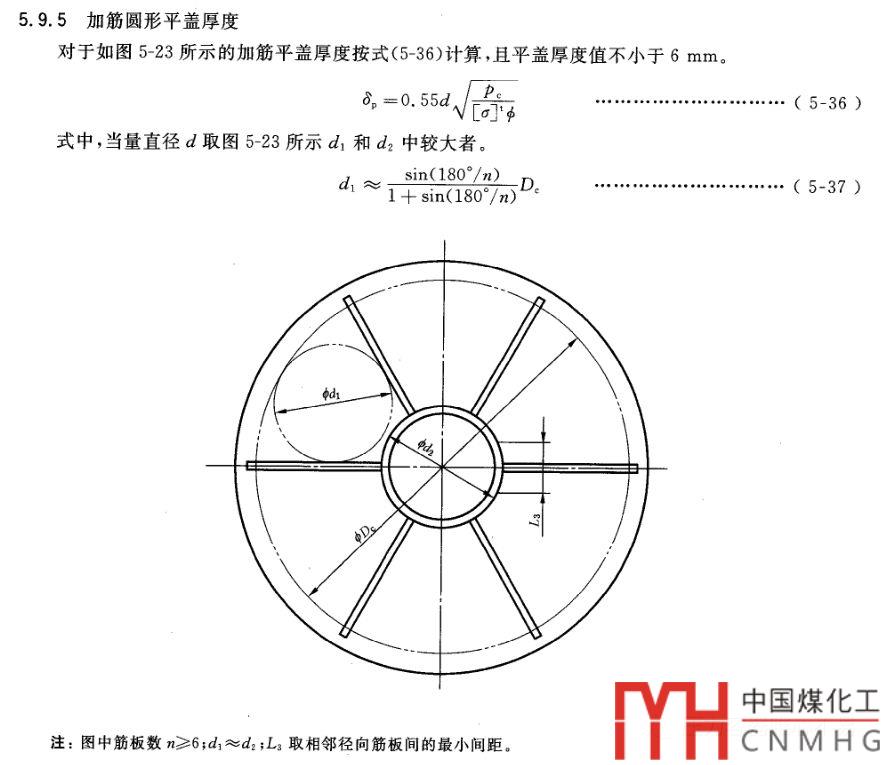

其實是可以刪除的，因?yàn)镚B/T150.3-2011已經有了加筋圓形平蓋厚度的計算。
