VCAD的良好推薦，部分內容收錄在《化工設備設計與制造技術問答-菜鳥成長筆記》一書中，是關于化工制圖相關的經驗之談。以下的一些建議都是在過去長期實踐中總結起來的，現將全文發布如下，希望對貴公司有啟發作用。

1.合理利用公共盤

公共盤帶來的好處是網上鄰居，U盤，郵件，開會溝通無法比擬，溝通成本低，文件資源共享，進度易于掌控。個人建議，有實力的公司都應該有自己的公共盤，其項目都應該到公共盤上建立良好的文件管理。設計人員將一個項目分成若干個位號，每個位號下都建立“0客戶資料”“1 計算”“2圖紙”“3工藝”“4焊接”等等一些文件。尋找文件將會非常方便，對于標準化的管理將會大有好處。

加入項目的人員有一個不得不休假，離開，那么無需交接，這個項目還能平穩的繼續下去，接手的人將很容易找想要的文件。不會因?yàn)槭莻€(gè)人的電腦需要適應個人的操作習慣，個人的建立目錄的習慣，甚至是由于密碼的問題導致一些不必要的麻煩。

VCAD的圖庫1，圖庫2，技術要求等內容文件都可以放入公共盤，便于一個人維護，大家都受益。

2. 考慮將普通明細表和管口的明細表分開。

因?yàn)閷?duì)于化工設備，管口的數量，用途，是否有補強都很容易變動。辛辛苦苦畫好了圖，拉好了件號，件號都按照順序做的非常美觀。結果一個修改下來，其中一個管口帶法蘭蓋，這時候怎么辦？ 改完了圖，明細表怎么辦？如果在最后面拉件號，不美觀，容易混亂。如果在中間插入一個件號，那么有很多很多件號要?jiǎng)?，工作量又大大增加。這時候如果公司采用的是主體明細表和管口明細表分開的話，這個問題就迎刃而解了。

首先找到這個管口符號，直接在這個管口符號下增加明細表即可。無需動整個已經拉好件號的明細表。

管口里面的部件無需拉件號，也減少了拉件號的次數，減少了出錯的幾率。

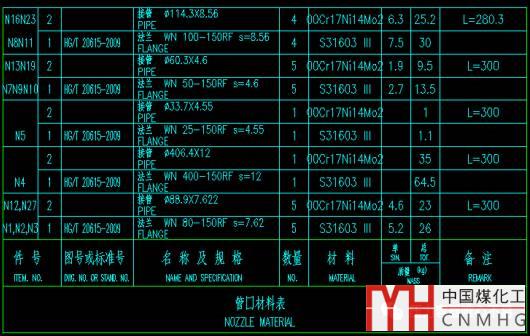

管口表單獨列出示意

在VCAD中有g(shù)kmxb的命令，是專門繪制管口明細表的程序，使用方法比mxb多了輸入管口名稱的內容（管口名稱不能重復，否則程序會自動刪除其中一個）。

3. 采用1:1繪圖

對于制圖來說1:1繪圖的重要性不言而喻。1:1繪圖能夠?qū)⒁恍╁e(cuò)誤消滅在萌芽狀態，將一些不容易看出來的干涉狀態很容易看出來。1:1繪圖能在接下來的修改之中非常方便。

很多人繪制圖形只講究外形正確，不1:1繪圖，最終導致管口相碰，管口與支座干涉，補強覆蓋焊縫，等等到施工的時候才發現的錯誤。作為設計人員應該盡量避免此類的錯誤。在VCAD中為您準備了尺寸檢查的程序，假尺寸，快捷鍵：jcc。能夠檢測圖紙中哪些尺寸不是1:1的，并能夠修改，使設計人員能夠檢查是否注意到了。

4． 合理利用布局功能

布局的功能是CAD自帶的一個非常強大的出圖的手段。

一般化工設備的出圖有三種方法：

畫完總圖縮小圖形，圖框1:1，標注比例為1，手動修改數值，或者自動將數值放大或縮小多少倍。

畫完總圖，放大圖框，調整標注比例。

使用布局，1:1繪圖，1:1的圖框，不用去考慮標注的比例問題。

從各種情況使用下來，第一種是強烈不推薦的。1. 縮小圖形，手動修改數值是極其危險的，也就是說如果改錯了，或者改忘記了，設計者自己很難發覺。一個人需要修改那么多的數值，按錯數值是經常發生的，一般情況千萬不要手動去修改數值。2. 圖形的修改將會非常困難，增加管口，還先要去看看比例，然后將管口縮小后再放入圖形。

第二種是大部分公司所用的，即使不完全使用，起碼總圖是這樣做的，個人覺得這個方法適當，唯一不方便的是需要考慮比例的問題。

第三種在國外經常使用，它的便利之處在于，永遠1:1繪圖，永遠不用考慮比例問題。打開CAD在左下角就有模型，布局1，布局2.

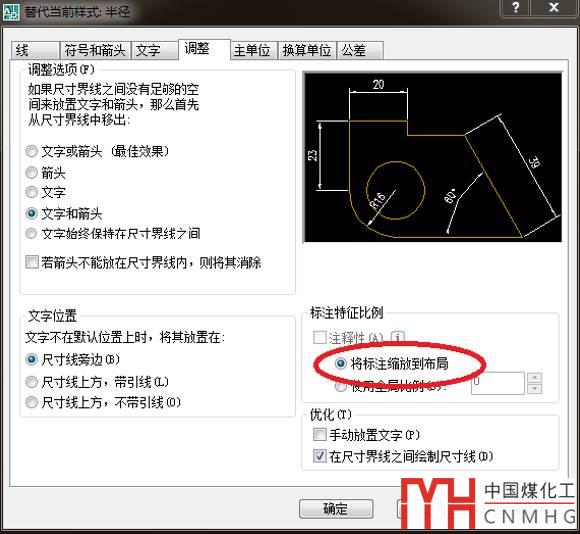

先在模型里1:1繪制圖形，然后在布局里將1:1圖框?qū)?，接下里在布局里完成明?xì)表和標注。設置標注時選中“將標注縮放到布局”。

布局的用法可以參考相關CAD的書籍或者幫助。

5. 使用命令繪圖

使用快捷鍵繪圖可以提高制圖的效率，由單手制圖變成了雙手制圖，制圖的速度會有較大的提高，建議使用vcad時也逐步記下一些常用的快捷鍵，VCAD的常用快捷鍵見附錄4。下面是CAD一些常用的快捷鍵：

A 繪制圓弧 AR 陣列 B制作塊

BO 邊界創建 BR打斷 C 圓

CHA倒直角 CO復制 D 標注樣式

DI測量距離 DIV 定數等分 DO圓環

E刪除物體 EL 創建橢圓 EX 延伸

F倒圓角 FI對象選擇過濾器 G對象編組

H填充 HI三維圖形消隱 I 插入塊

LA 圖層 L直線 LEN改變長度

M移動 ME 定距等分 MI 鏡像

6.圖庫圖紙的總結

圖庫圖紙，以往的所有成品都是公司寶貴的財富，每做完一個項目應該好好總結哪些部件是可以重復利用的，哪些是可以歸類的，哪些節點是可以通用的等等，將其復制并分門別類放好，下次項目進行時可以重復使用。經過不斷的積累，圖庫會不斷豐富，制圖也就變得更加輕松了。

當然按照VCAD的圖庫1和圖庫2的思路進行，是一個不錯的選擇。

7.對圖紙的模板進行整理

壓力容器的圖紙有很多通用的地方，比如換熱器，立式，臥式。為了給客戶一個整齊劃一的制圖風格，可以將圖紙的模板進行統一。

比如對于臥式儲罐，將主視圖放置在左上，俯視圖放在左下，鞍座布置圖放置在俯視圖旁邊，模板上參考定位都定好。節點的順序也規定好，所有節點都布置在80*80的方格內。這樣繪制出來的圖紙風格統一，設計校審，工人，客戶看圖也方便。（下圖是一些固定格式舉例，可以存入tk2中方便調用）

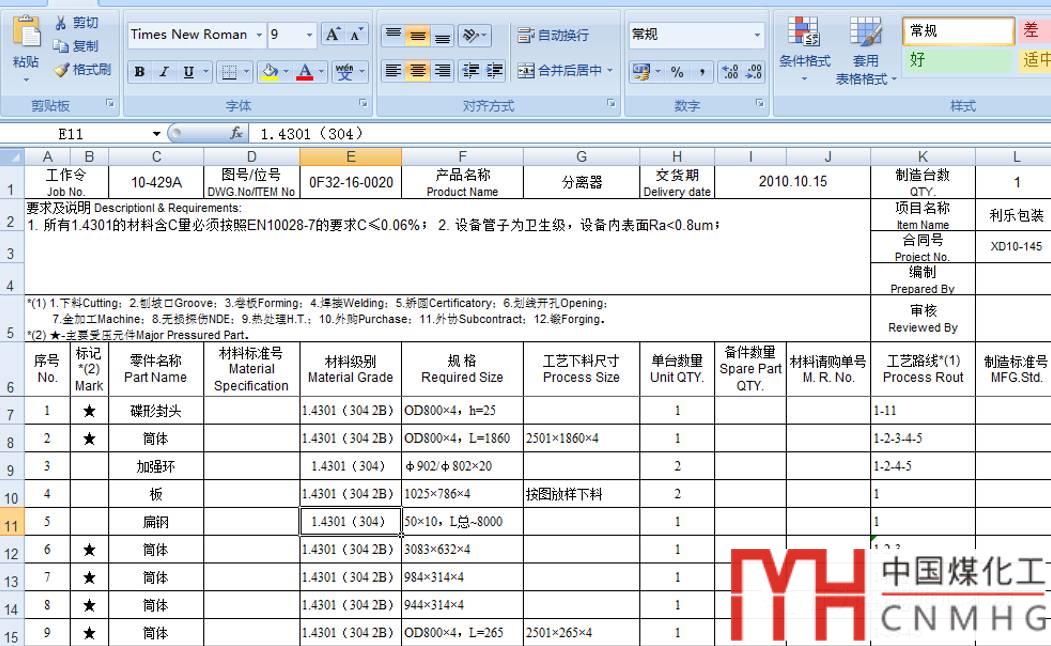

8. 制造工藝料單做成excel格式

制造圖繪制好后，需要制造工藝人員將材料挑選出來，做成材料采購清單交給不同的采購人員采購。很多公司對于工藝料單有不同的格式，比如cad格式，word格式，excel格式。這里推薦的格式是excel格式.

excel格式的材料料表有很多優勢。比如按照材料牌號排序，如果板材，鍛件，管材分成不同的人采購，經過排序后可以迅速得到那些料表應該給哪位采購人員。比如統計重量，比如讀出后修改格式等等都要比word方便。即使不使用程序也比word和cad格式要好很多。

將CAD表格轉入excel表格有很多方法實現。VCAD為您準備了讀取表格的功能，利用程序讀取表格到EXCEL中。對于從明細表中獲得excel材料單具有非常明顯的優勢。利用程序讀出明細表，復制黏貼到excel表格中，大大減輕了做制造工藝人員的負擔。只不過由于明細表每個公司都有自己的特殊性，不一定每個公司通用，需要稍作修改。也許原來抄寫料表也需要3~4個小時，現在只需要選擇cad文件就可以獲得excel的材料清單，只需要3~4分鐘，速度和準確性都比原來要高很多很多倍。

9. 做些基礎工作

基礎工作做好了能達到大量節省人力的目的。比如編制EXCEL的計算書，繪制一些通用圖，廠標，制定公司標準等等。

對于非標部件制作EXCEL計算書是非常方便的，EXCEL的計算書制作方便，無需學任何語言，只需要一些簡單的EXCEL知識。編制EXCEL計算書也是對標準規范的進一步理解。作者曾編制了大量的EXCEL計算書，在此方面有幾點想分享：

1. 在編制之前先列好計算流程，已知量，未知量，已知量輸入盡量符合輸入習慣，并且盡量的減少輸入量。

2. 熟悉一些EXCEL的基本函數，如數學公式，三角函數，if用法，hlookup和vlookup用法，數據有效性，條件等在編制時能如魚得水。

3. 計算書要結構清晰，明確，過程詳細，方便數據輸入和校審。

4. 注意計算書的寬度，計算書要能使用A4紙1:1打印。

5. 給輸入項設置合適的顏色，個人比較喜歡深藍色或者黃色背景作為輸入項，紅色為結果，藍色作為提示。將輸入項設置深色背景即使黑白打印也能知道哪些是輸入項，如果表格經過認可，則只需要校核輸入項和結果即可，節省大量時間。

6. 在側面需要有使用要求和提示功能，對計算的依據，背景，注意事項需要有詳細的描述，避免出現誤用。

VCAD的計算表格可以通過tk4命令調用。

10. 制造工藝做標準的設備展開圖

一般來說對于塔器都要求做設備展開圖。設備展開圖是將設備的接管，補強圈，加強圈，吊耳墊板，梯子平臺墊板，剛性環墊板等附件展開在圖紙上，這樣能夠在制造之前就將所有的焊縫都排在平面上，清楚顯示是否干涉，是否與焊縫間距太近。焊縫展開圖能夠提高產品的質量，對于制造單位來說非常有益。

11. 用戶程序管理

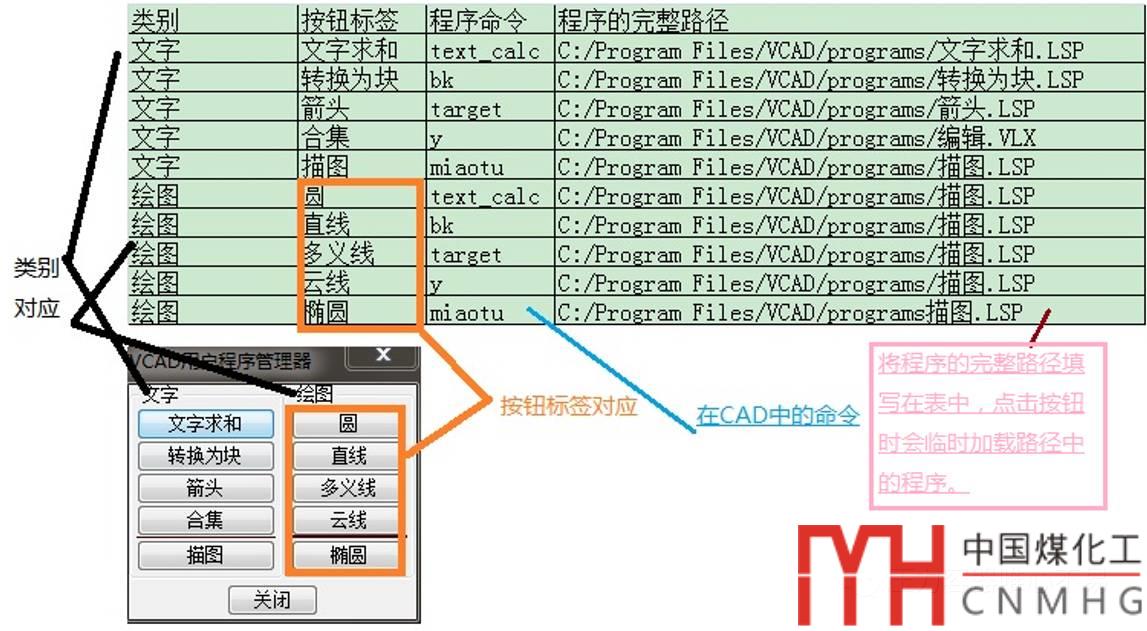

組織公司人員編制一些二次開發程序。軟件公司很多時候不能將所有問題都想到，這時一方面可以向軟件編制單位提要求，一方面可以自己寫一些小程序。很多小程序都能大大減輕重復勞動。很多用戶有一些自己的二次開發小程序。VCAD為您準備了程序管理器。在目錄“D:Program FilesVCADprograms”下，有一個“user programes.txt”文件?？梢源蜷_(kāi)，將自己的程序添加進去即可。如果覺得對齊不方便，可以使用excel打開。或者復制，粘貼到excel表格中。如下圖
