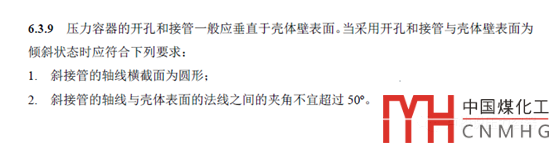

新《鋼制化工容器結構設計標準》HG/T 20583的審查稿（截止目前該標準還未正式發布），在6.3.9規定，斜接管的軸線與殼體表面的法線之間的夾角不宜超過50º，見下面的截圖。

而現行HG/T 20583-2011的相應章節中沒有這一規定，咱也知道新版的這一規定出發點是避免過大的應力集中，但出處或者說具體的依據在哪？

經過一番查找，有：

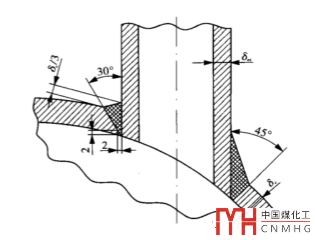

ASME BPVC III-1在NB-3338.2 Stress Index Method給出了斜接管的應力集中系數，如下圖。第一個式子用于球殼或圓柱殼上的周向斜接管（hillside connection），第二個式子用于圓柱殼軸向斜接管（lateral connection），這兩種斜接管的圖示見本文最后。

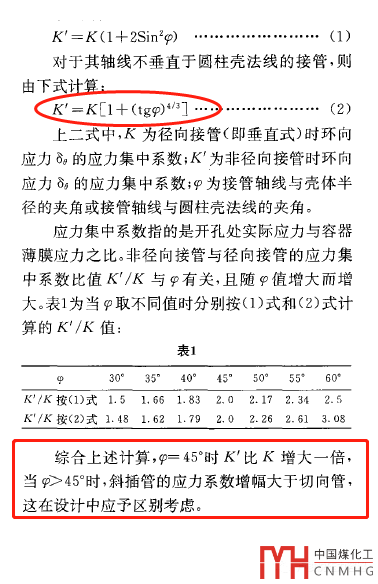

而根據文獻：張湘江, 張新鳳. 筒體與接管的斜開孔結構設計[J]. 化肥設計, 1998, 36(5).的分析有：對于兩個式子，在Φ=45 º時，K₂=2，斜接管的應力集中已達徑向接管的2倍。且在Φ大于45 º時，軸向斜接管（第二個式子）的K₂已經大于周向斜接管（第一個式子）。

而當Φ=50 º時，兩種斜接管K2已分別達2.17、2.26。個人推斷，新HG/T 20583的相關規定來源于此。

應注意的是SW6并無此限制，這點需要我們?cè)谠O(shè)計時自行把握。
