有網友在信息上問：不知道做了什么操作，十字光標變成了紅綠色，而且十字光標和坐標系好像變歪了。

我知道光標和十字光標變方向可能是什么原因，之前還真沒有注意十字光標變色的這個細節，然后看了看，有些情況下十字光標還真的會變成紅綠色，我想這是為了提醒我們現在視圖或操作模式處于一種特殊狀態，如果不是我們需要的狀態可以想辦法調整回正常狀態。這里就將十字光標幾種特殊狀態給大家簡單介紹一下，大家遇到的時候知道出現了什么情況，知道怎么能調回正常狀態。

一、十字光標變成了紅綠色，十字光標和坐標系傾斜了

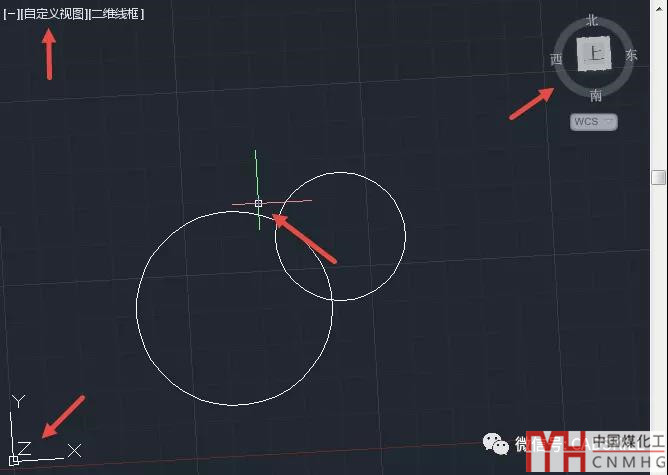

就跟那位網友說的，有時候不知道做了什么操作后，十字光標變成了紅綠色，十字光標和坐標系也變傾斜了，如下圖所示。

如果CAD版本比較低，能看到的就是十字光標和UCS圖標的變化，在高一點的版本，其實我們還可以看到視圖變成了“自定義視圖”和右上角的VIEWCUBE也變傾斜了。

我能猜出他可能做了什么操作：在鼠標中鍵（滾輪）拖動平移視圖的時候按了SHIFT鍵。

按住鼠標中鍵拖動是平移視圖，但如果按住SHIFT鍵后再按住鼠標中鍵拖動，就是三維環繞了，會旋轉視圖的方向，從而導致當前視圖不是俯視圖。當出現這種情況，CAD就會通過十字光標顏色、UCS圖標、視圖狀態和VIEWCUBE的來提醒我們：你的視圖變了！CAD中鼠標中鍵（滾輪）有哪些作用？
CAD中鼠標左鍵有哪些作用？
CAD中鼠標右鍵有哪些作用？

解決辦法很簡單，就是想辦法恢復成正確的視圖。方法有幾種：

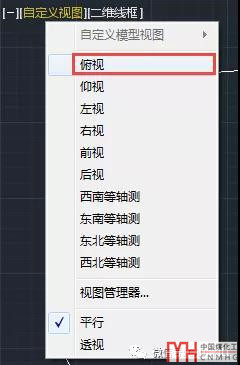

1、如果視圖左上角有視圖下來菜單，直接在菜單里選擇俯視圖即可，如下圖所示。

2、如果喜歡用命令，直接輸入PLAN，回車，回車。

3、如果版本比較低，可以去下拉菜單中去選擇：視圖>三維視圖>俯視圖。當然也可以在打開的“視圖”工具欄中點俯視圖按鈕，或者到功能區界面中去找相應的圖標來進行設置。

當然還有更復雜的操作，比如輸入VIEW命令，在對話框中選擇預設的俯視圖，并置為當前；或者利用視點VPOINTS命令，將視點設置為0,0,1等等?？傊?，將視圖恢復成俯視圖。

如果我們正在操作的是前視圖或左視圖，也可以相同的操作進行恢復。

不過，需要注意的是：視圖被旋轉后，十字光標也不一定會變成紅綠色，有時甚至從UCS圖標上也看不出來。

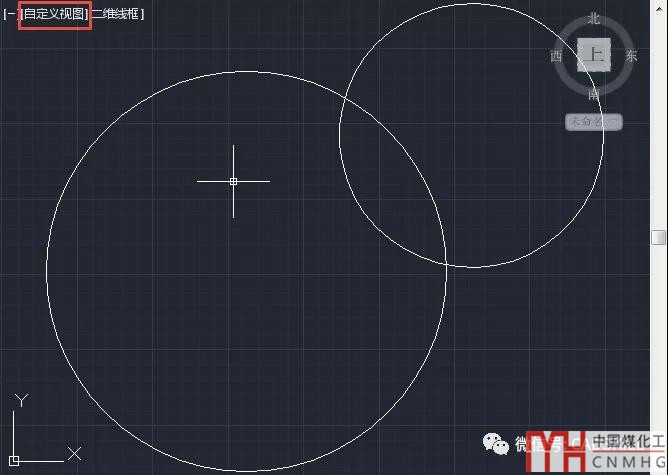

假如視圖只是被輕微的旋轉，十字光標不會變色，如下圖所示。

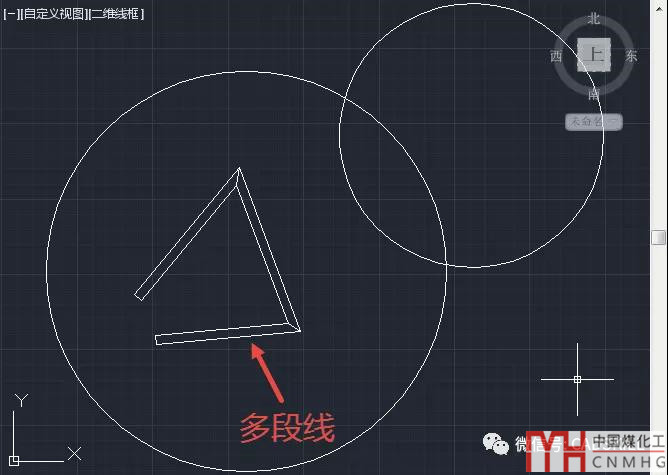

我們可以看到視圖已經是“自定義視圖”，但從十字光標或UCS圖標沒有看出什么異常。這種狀況看上去對繪圖沒有影響，但還是會出現異常的現象，比如有寬度的多段線會變空心，如下圖所示。

之前就有網友出現上述情況，最后發現只是因?yàn)橐晥D不小心被輕微旋轉了。

為什么有寬度的多段線和標注斜線會顯示空心？

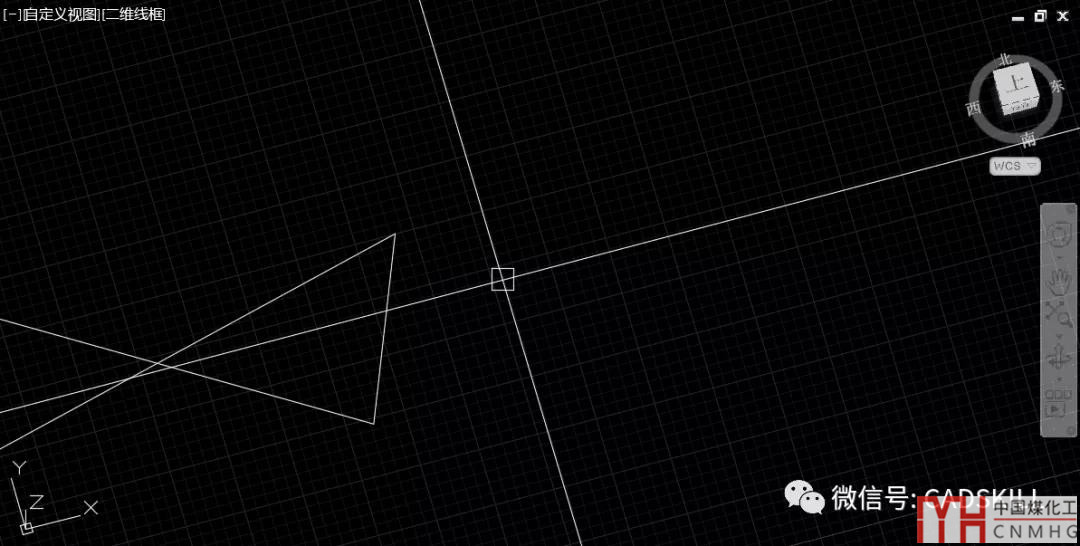

同樣的問題，CAD不同版本的表現也不太一樣，在AUTOCAD 2020版，如果十字光標長度設置成屏幕寬度的100%，即使視圖被旋轉，十字光標也不會變色，如下圖所示。

二、十字光標變色且不垂直，坐標系沒有變

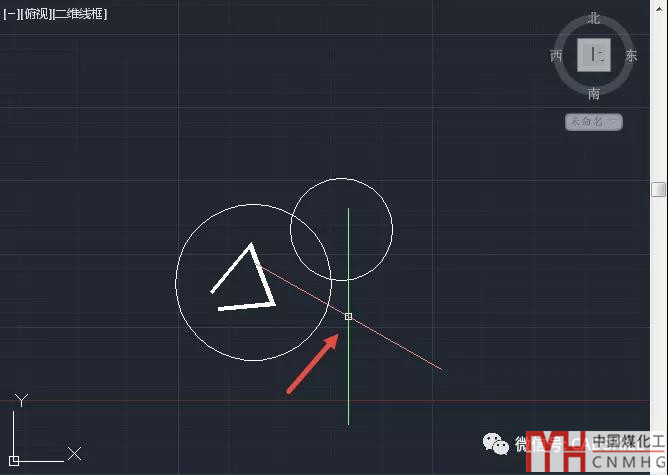

如果發現十字光標不垂直了，不管顏色變沒變，這肯定是柵格設置了“等軸測捕捉”，如下圖所示。

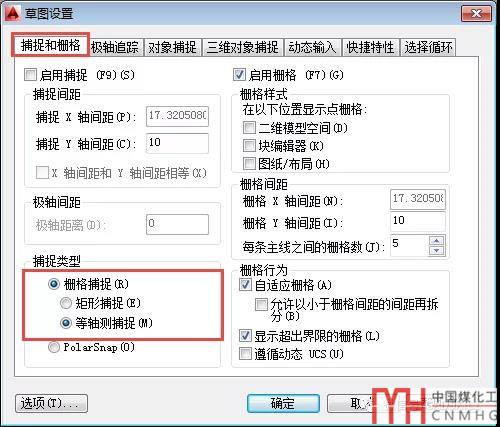

如果打開了柵格顯示，可以看到柵格不是方格，而是變成了長寬不等的矩形格，這種狀態主要用來繪制軸測圖。如果想恢復正常狀態，只需要在底部狀態欄的柵格或捕捉圖標上右鍵，打開草圖設置對話框，將等軸測捕捉改回矩形捕捉就好。

等軸測捕捉狀態下十字光標有三種狀態，分別是俯視、左視、右視，可以按F5鍵或通過ISOPLANE命令切換，如下圖所示。

CAD柵格有什么作用？
CAD中怎么畫三維模型的等軸測圖

在AUTOCAD 2020版中，如果十字光標長度設置成100%，等軸測捕捉狀態下十字光標也不會變色。

三、十字光標相互垂直但跟坐標系方向不平行

這個問題遇到過幾次，網友說他的圖紙很奇怪，坐標系的方向是正常的，但十字光標卻是斜的，正交的狀態下畫的都是傾斜的線，如下圖所示。

從上面的截圖可以看到坐標系、視圖都很正常，但就是十字光標斜了。很多人認為是圖紙出問題了，其實沒大事，只是設置一個捕捉角度的參數，這個參數在早期版本CAD中的草圖設置對話框中是可以看到和設置的，如下圖所示。

在繪制一些軸測圖或者傾斜的圖形時，可以設置這個捕捉角度。但到了后期版本，因?yàn)闃O軸功能的出現和完善，設置柵格捕捉角度的人越來越少，在草圖設置對話框中也找不到這個參數了。

但有些工具或插件還是會利用這個參數來旋轉十字光標后繪制傾斜的圖形，如果使用完這些工具忘記設置回來，十字光標就會保持狀態，并將這個角度設置保存到圖紙中，其他人打開這個圖紙的時候也會是相同的狀態，他們就會覺得很奇怪，但不知道如何恢復成正常狀態。

如果你用的是AUTOCAD 2007以上版本（具體哪個版本對話框中去掉這個參數我也沒有驗證），拿到一張這樣的圖紙，也不要著急，我們可以用變量來恢復這個設置：

輸入SNAPANG，回車，輸入0，回車

這就是將捕捉角度重新設置回0，十字光標就恢復正常狀態了，變量名也不難記，SNAP捕捉，ANG是角度ANGLE的前3個字母。

以上我想到的幾種狀況，如果大家知道還有別的情況，請留言補充。

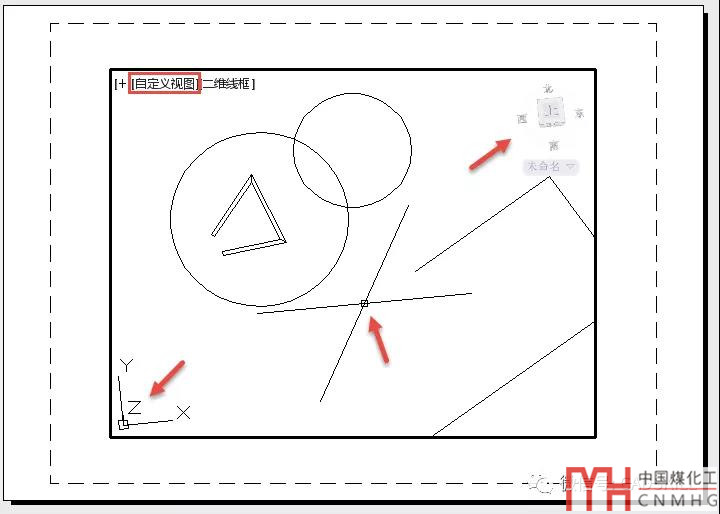

不過上述狀況指的都是在模型空間，在布局中，即使進入視口，同樣是模型空間，但視圖即使被調整或設置成等軸測捕捉，十字光標也不會變色，如下圖所示。

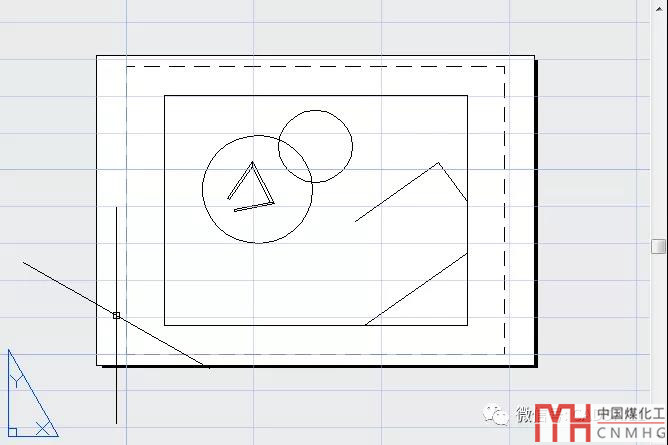

在圖紙空間（視口外），因?yàn)槭且粋€(gè)二維空間，是無法被三維環繞的，設置成等軸測捕捉后十字光標方向會變，但顏色也不會變，如下圖所示。

在使用CAD的過程中，我們需要充分了解引起圖形窗口中一些細節變化的原因，只有掌握了這些，才不會被一個細小的問題困擾半天。
