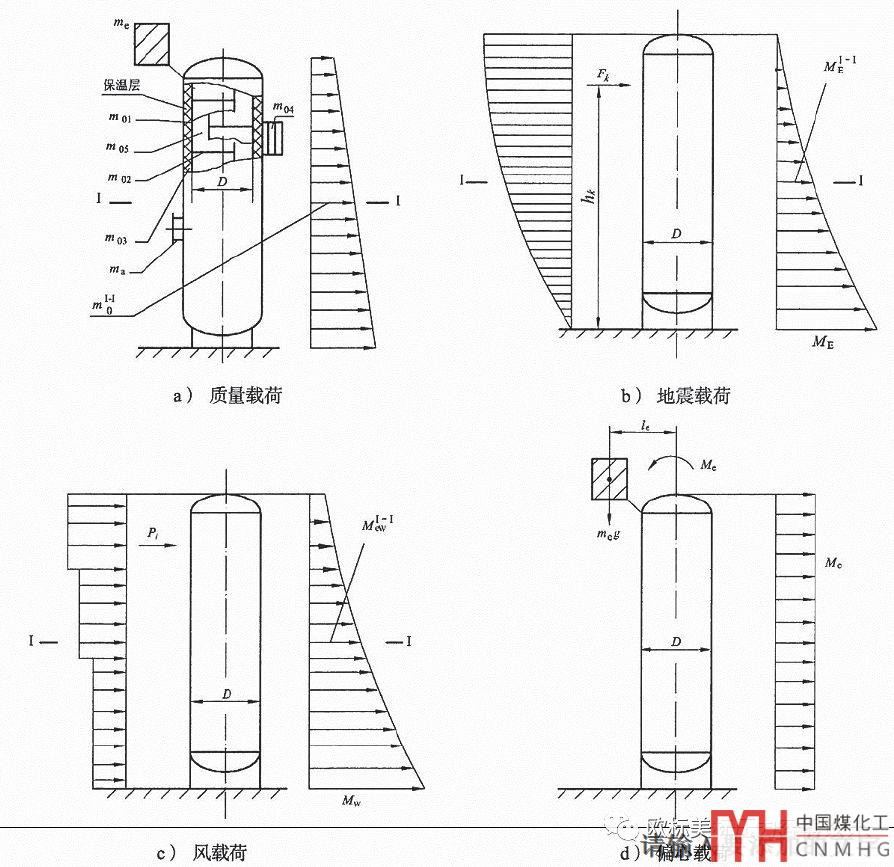

裙座自支撐的塔式容器的計算模型是一端固支的懸臂梁；帶導向支撐的塔式容器的計算模型是一端固支，一個或多個簡支點帶懸臂的梁。可能有人會有不同意見，但是既然正常塔式容器的計算模型是以一端固支的懸臂梁為原型，那么帶導向支撐的簡化為一端固支，一端簡支的帶懸臂的梁模型就沒有問題。對模型等簡化問題不求關照但也不能用不同的標準看待。還有人會說你只考慮了靜態的載荷并未考慮塔器振動的動態載荷。無論哪國的塔器標準和資料對于動態的載荷也都是以靜態的方式來考慮的。本著做工程的務實態度用同標準和參考資料相同的處理方式是可以接受的。

因帶導向支撐的塔式容器計算都是為了降低風載荷的影響，所以在SW6中計算時地震載荷通常情況下時按正常處理的，也就是說地震載荷按正常處理塔器的壁厚也是可以接受的，壁厚在考慮制造的基礎上時不需要增加厚度的。只是風載荷要特殊考慮。

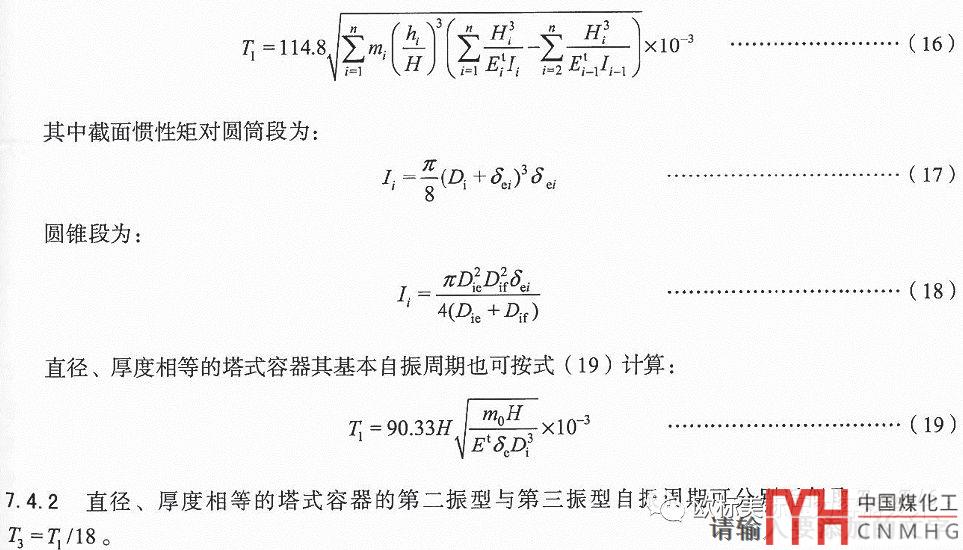

由于增加的是導向支撐，塔器和框架只有在一定的風載荷的作用下。塔器和結構框架才發生相互作用。所以塔器本身的基本自振周期等都是沒有改變的。

又由于各種原因，我們?cè)诮Y(jié)構軟件中建模時要保證壁厚，外徑相同，考慮到質量的關系我們要調整的是材料密度，保證筒節的重量基本相同，由于風載荷和迎風面積有關。如果直接用結構軟件中的風載荷標準或自定義風壓，我們要注意總的風剪力要基本保持一致或偏大一點。這個時候可以通過調整風的系數，如果是自己手動計算風載荷的大小就沒有這方面的問題。風載荷對塔器的作用不只是順風載荷還有橫風載荷（一般情況下橫風載荷不起作用，注意二階橫風彎矩加導向支撐后要比不加前要小很多，能有一階橫風彎矩的大小就不錯了）。

手動計算風載荷比較考驗計算人對塔器標準或相關標準的理解和實際計算能力（不建議按平均風載荷施加和一般情況下實際情況出入較大，因既然設置了導向支撐的塔器都是很高的，風載荷在塔器頂部和底部相差很大；除非是耳座細長設備帶導向支撐）。計算不是很清楚的部分可參考中美歐風載荷和梯子平臺風載荷的相關文章了解一下。

如果是自己計算風載荷施加，建議除筒體壁厚不同的截面外在風壓變化的高度截面，導向支撐高度的截面，需要用到彎矩計算的截面都要有節點。見下圖，這樣就可以到計算結果中查節點力和力矩直接使用。

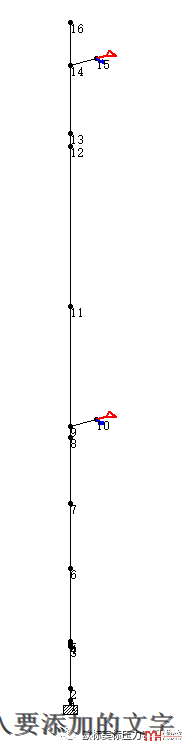

1.合理的設置節點標高：結合風載荷的風壓變化，壁厚直徑變化和導向支撐高度。

2.設置固支和簡支節點

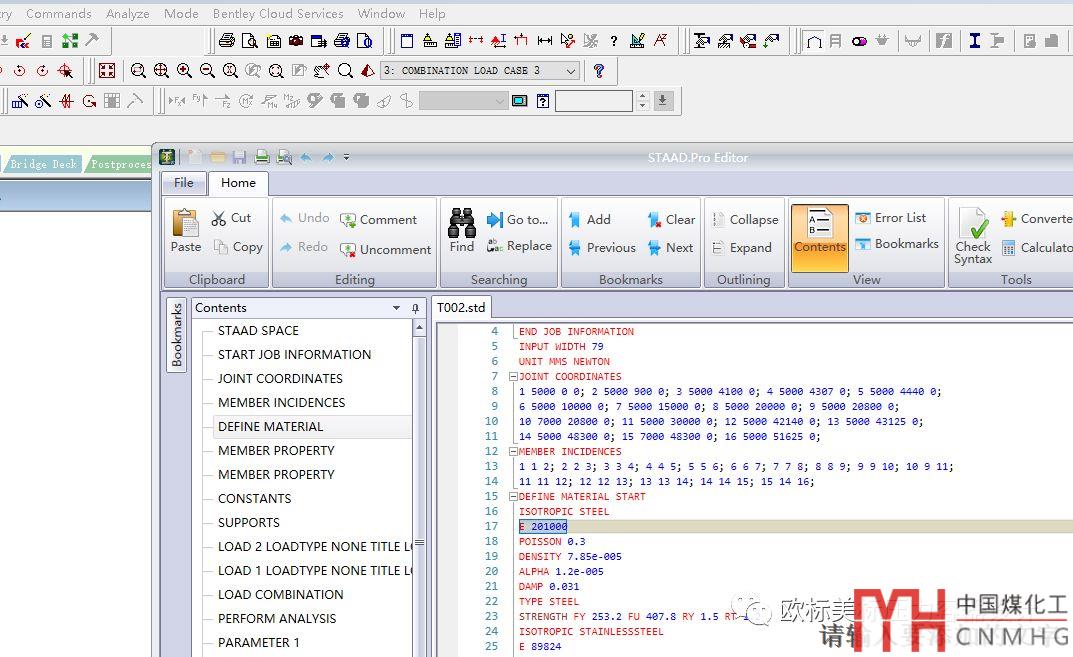

3.定義圓筒：外徑，壁厚，彈性模量和泊松比。彈性模量和泊松比要在編輯中修改。由于材料不是普通鋼材/不銹鋼選不到材料，即使是普通材料設計溫度下的彈性模量和常溫時也是不一樣的。

4.施加風載荷：可手動計算施加可直接自定義風壓但自定義風壓要調整系數。

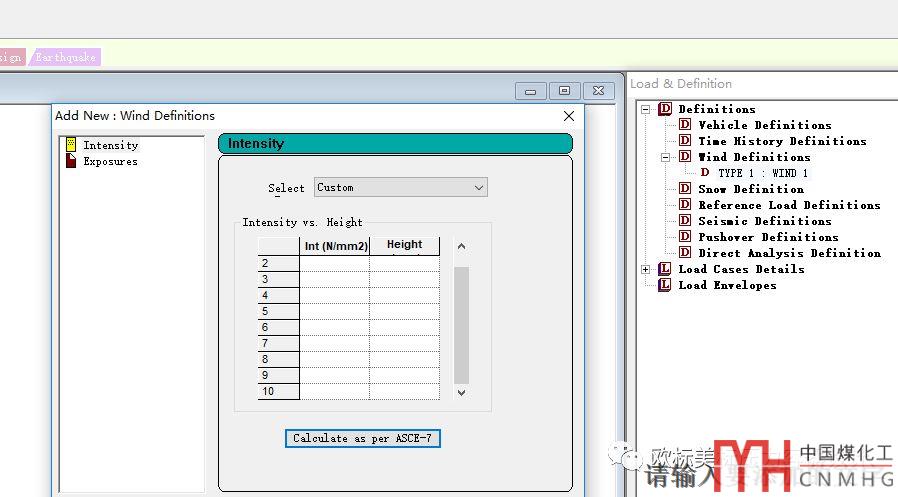

定義風載荷

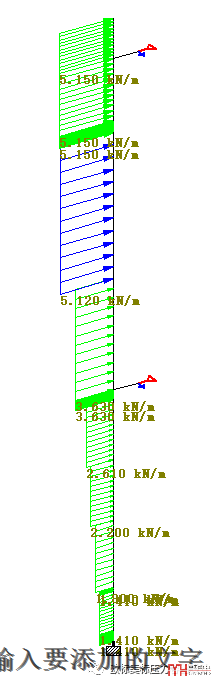

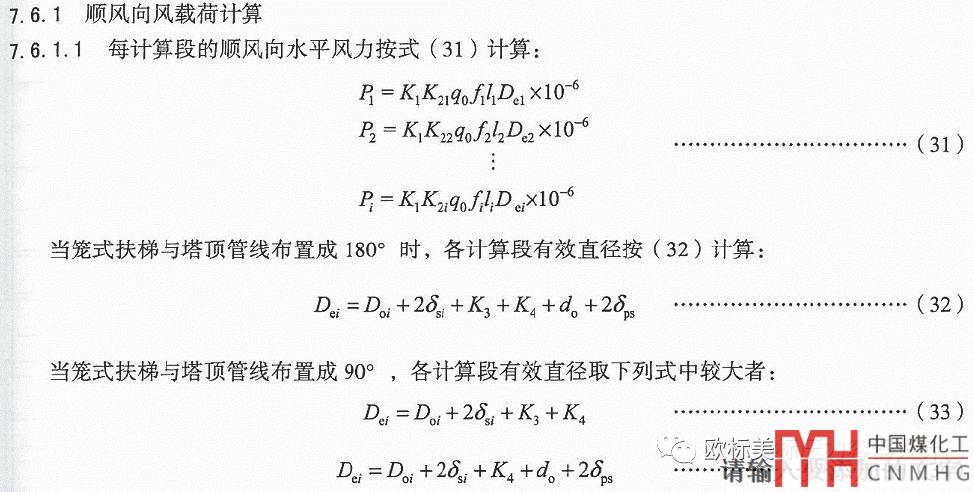

手動計算風載荷

5.提取計算結果：1）簡支點的反力是要提供給結構專業的。2）節點處的彎矩時要用來計算筒體厚度的（替換SW6計算書中的彎矩并修改計算結果）。3）簡支點處的水平力是要用來計算導向支撐處筒體的局部應力的。

6.底板和基礎的計算實際上也是要根據固支點的彎矩進行修改（替換SW6計算書中的彎矩并相應修改計算結果）。

后面兩個就不截圖了，會的說一下就知道了。完全零基礎的截圖也沒用。
