換熱管的管束級別
GB/T 151-2014將換熱管管束分為Ⅰ級管束和Ⅱ級管束兩級。不同級別管束的區別在于換熱管外徑的允許偏差、管板管孔直徑及允許偏差、折流板和支持板管孔直徑及允許偏差要求不同。
1 鋼換熱管外徑允許偏差
2 Ⅰ級管束換熱管的精度要求
NB/T 47019.1 -47019.8中冷拔鋼管外徑允許公差符合Ⅰ級管束換熱管的精度要求，具體要求如下表：

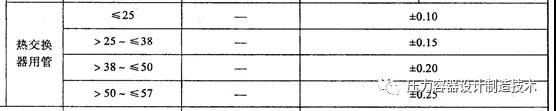

NB/T 47019.1中冷拔熱交換器用管外徑允許公差
而NB/T 47019.1 -47019.8標準中的焊接鋼管外徑允許偏差要求不滿足NB/T 47019.1 -47019.8，具體要求如下表：
NB/T 47019.1中焊接熱交換器用管外徑允許公差
對于奧氏體不銹鋼換熱管一般選用GB/T13296《鍋爐、熱交換器用不銹鋼無縫鋼管》和GB/T24593《鍋爐和熱交換器用奧氏體不銹鋼焊接鋼管》標準，以上2個標準中的鋼管外徑允許偏差要求一致，均滿足Ⅰ級管束鋼管外徑允許偏差的要求，因此奧氏體不銹鋼換熱鋼管應該全是Ⅰ級管束，奧氏體焊接鋼管做換熱管時不能采用NB/T 47019.1中焊接熱交換器用管外徑允許公差的要求。

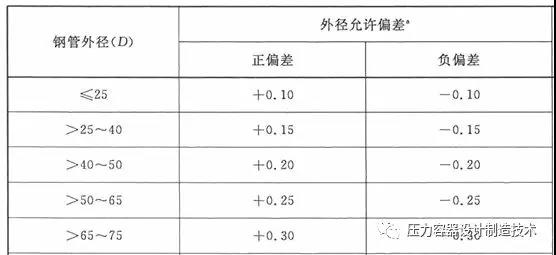

GB/T 24593中熱交換器用焊接鋼管外徑允許公差
GB/T13296中熱交換器用鋼管外徑允許公差
3Ⅱ級管束換熱管的精度要求
對于選用GB/T9948和GB/T5310作換熱管時，應選用高精度級要求，才能滿足GB/T151中對于 Ⅱ級管束的換熱管精度要求。
4 如何確定換熱管的管束級別呢？
一般Ⅰ級管束用于無相變傳熱和易產生震動及工作條件苛刻的場合。Ⅱ級管束用于工作條件不太苛刻的場合。
5 不同級別管束的優缺點
Ⅰ級管束的換熱管外徑的允許偏差、管板管孔直徑及允許偏差、折流板和支持板管孔直徑及允許偏差都比Ⅱ級管束要求高，所以可獲得較高的焊接質量和脹接質量，折流板上也可獲得較好的支撐，但由于制造精度要求高，所以造價也較高。
Ⅱ級管束的選材和加工均低于Ⅰ級管束，所以造價較低，在一般工作條件不太苛刻的場合可選Ⅱ級管束，以減少造價。我國管子制造行業技術水平的不斷提升，取消管束分組必然是將來的趨勢。
