Charpy impact test 是用以測定金屬材料抗缺口敏感性(韌性)的試驗。壓力容器行業(yè)中普便采用更能反映缺口效應(yīng)的V形缺口試樣做沖擊試驗。對于ASMEⅧ-1與GB/T150中夏比沖擊試驗的相關(guān)規(guī)定不盡相同，比較如下：

1）標準試樣大小相同。

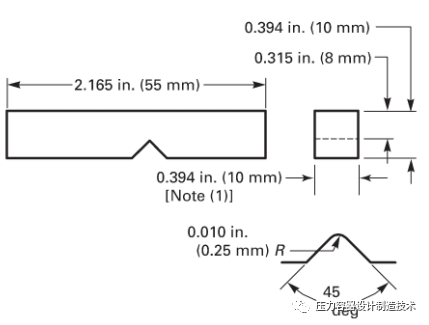

標準試樣

2）小試樣不完全相同。

由于材料厚度原因無法進行取樣時，兩部標準均允許進行用小試樣進行試驗。GB/T150中小試樣為3/4試樣，1/2試樣兩種型式。ASME標準體系中試樣尺寸更豐富，但試樣缺口寬度大于等于2.5mm。

沖擊功最低值GB/T150中只與鋼材標準抗拉強度下限值有關(guān)，見GB/T150.2表1。ASME規(guī)定的3個試樣沖擊功平均值不僅與鋼材標準抗拉強度下限值有關(guān)，還與材料或焊縫的最大公稱厚度有關(guān)，見ASMEⅧ-1圖UG-84.1M。

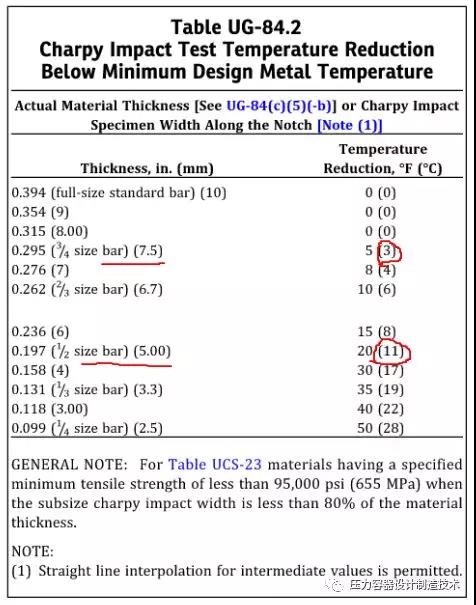

GB/T150采用小試樣進行夏比沖擊試驗時，試驗溫度為最低設(shè)計溫度即可。ASME標準中要求若最大可取試樣缺口寬度小于材料公稱厚度的80%時，試驗溫度應(yīng)比最低設(shè)計金屬溫度低，所降低值見表UG-84.2。對應(yīng)于GB/T150中的75%和50%試樣，試驗溫度應(yīng)比最低設(shè)計溫度分別低3℃和11℃。
