1. 帶中心管可以按照布滿換熱管來計算，原理參考薛明德的一篇論文《帶中心管的固定式換熱器管板分析設計方法》。其結論是：本文對帶中心管的固定式換熱器提出了一種分析設計方法與相應的計算公式,可以作為現有換熱器設計規范的補充。應用本文提出的方法對三個不同參數的該類型換熱器的分析表明:中心管存在只對其附近的管板應力有較大影響,且影響范圍較小。因此,對于此類管板的設計計算,在工程上可近似認為在管板的中心管部位布置同樣的換熱管,即將該管板視為在管板布管區(直徑Ｄｔ的圓板)按照原布管密度全部布滿換熱管,再按照ＧＢ151規定的方法進行計算。為穩妥起見,對計算結果應再給予適當?shù)挠嗔俊? http://china-heatpipe.net/heatpipe04/07/2008-5-9/8596891731.htm

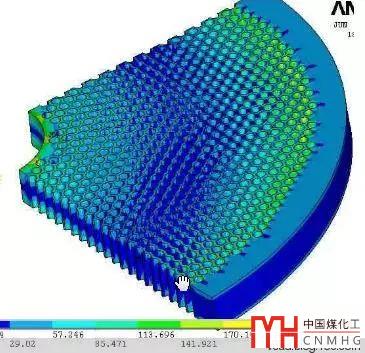

論文不是規范，安全度自己把握。如果不放心可以FEA。

2. 當中心管比較大時，可采用材料力學的方法，根據在內外固支均勻載荷環板的受力分析，不計管孔的削弱和管子的加強作用，對于結果是偏安全的。這種方法能估計管板厚度，報價時候能用。

3. 中心管強度單獨校核內，外壓，外壓取殼程設計壓力和管程負壓之和。特別是殼程設計壓力較大時，中心管會比較厚。

4. 中心管與管板角焊縫校核。在SW6的計算報告中找出軸向力，并按照強度焊校核焊角高度是否滿足要求。

5. 中心管角焊縫不要和換熱管角焊縫相干涉，影響布管。一旦確定了中心管尺寸以及焊接結構，要重新核算布管情況。
