本期《調試故事會》跟大家分享一個西門子STEP7編程的小技巧：使用“重新接線（Rewire）”功能來快速修改程序變量。

事情是這樣的：由于項目工藝流程的修改，我需要將PLC程序中的某個布爾型變量（假設為：M100.1），修改成另一個布爾型變量（假設為：M200.2）。由于項目程序較大，經過對“M100.1”進行檢索，發現很多功能塊（FB）和功能（FC）都存在對該變量的引用。而這些功能塊中的“M100.1”，都需要修改成新的變量：M200.2。

要解決這個問題，一種方法是手動把相關的功能塊/功能（FB/FC）里的變量“M100.1”修改成“M200.2”。在項目程序不大并且對該變量的引用不多的情況下，手動修改也是可以的。但如果項目程序比較大，比如我這個項目，涉及到10多個功能塊的30多處修改，如果手動一個塊一個塊的修改的話，不僅耗時耗力，而且很有可能會出現遺漏的情況。怎么辦呢？

我想到了STEP7的“重新接線（Rewire”）功能。

于是我調出了該功能，經過幾個簡單的步驟，問題很快解決。此時真的能體會到SAMATIC開發平臺適合大項目的開發，那些看似簡單的功能，卻能輕松解決問題。當然前提你要知道這些功能的存在，平時知識的點滴積累也蠻重要的。下面我就和你分享下如何使用STEP7的“重新接線”功能。

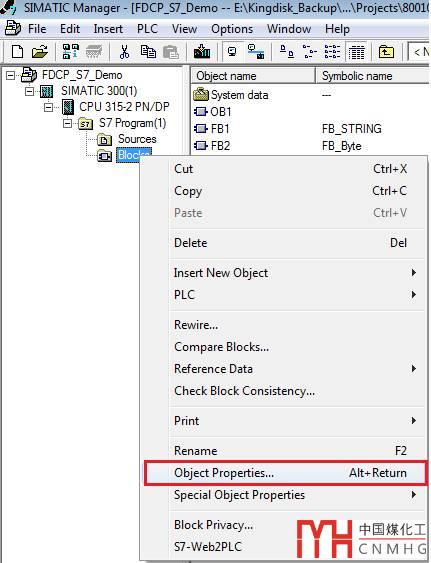

首先在STEP7的開發環境中，右鍵單擊“Blocks”，找到“屬性（Object Properties）”，如下圖：

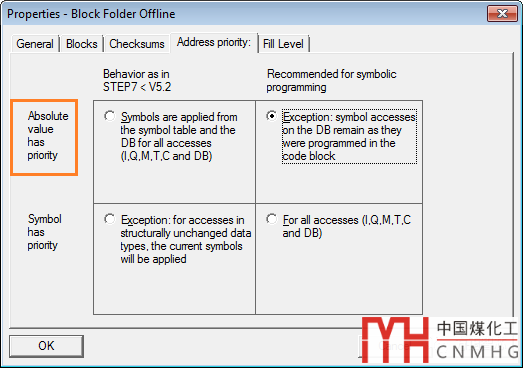

在彈出的對話框中，點擊“地址優先級（Address priority）”，選擇“絕對地址優先（Absolute value has priority）”。有兩個選項，我一般選擇后者，如下圖：

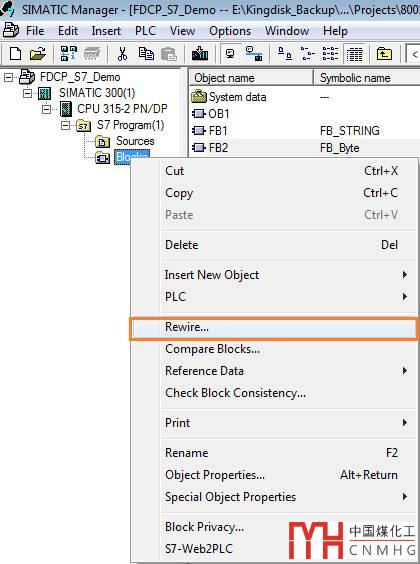

然后回到“Blocks”文件夾，右鍵單擊，選擇“重新接線（Rewire）”，如下圖：

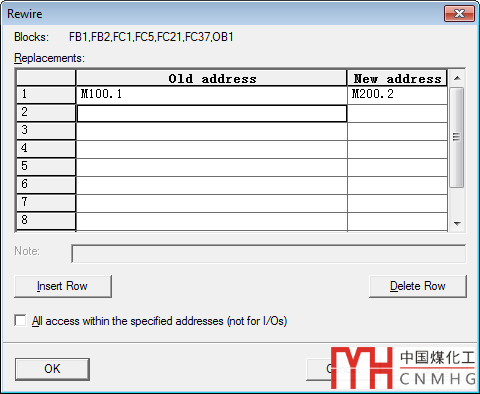

在彈出的對話框中，在“舊地址（Old address）”欄中輸入源地址，比如“M100.1”；在“新地址（new address）”欄中輸入目標地址，比如“M200.2”，如下圖：

點擊“確定（OK）”，SAMATIC STEP7會自動用“新地址”的變量替換“舊地址”的變量，完成后還會生成一個文本文件，你可以看到哪些FB/FC中有變量的修改，十分方便。

本示例中，由于我們選擇了整個“Blocks”文件夾，你會看修改范圍包含了“Blocks”中的所有FB、FC和OB。如果你只想修改某個或某幾個FB，選中相應的FB，右鍵單擊“Rewire”即可。

是不是很簡單？小功能大用處哦。
