1.1范圍

本標準規定了********集團內部進行CAD制圖的基本要求。

本標準僅適用于********集團內部CAD制圖。

1.2引用標準

下列標準所包含的條文通過在本標準中引用，而構成為本標準的條文。本標準發布時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB4457.1-1984機械制圖圖紙幅面及格式

GB4457.3-1984機械制圖字體

GB4457.4-1984機械制圖圖線

GB4457.5-1984機械制圖剖面符號

GB4458.4-1984機械制圖尺寸標注

GB12212-1990焊縫符號的尺寸、比例及簡化表示法

GBJ1-86房屋建筑制圖統一標準

GBJ104-87建筑制圖標準

GB324—1988焊縫符號表示法

GBJ105-87建筑結構制圖標準

1.3圖樣畫法總則

1.3.1繪制分格、立框、埋件圖、節點（除尺寸標注以外）圖樣時，遵照《建筑制圖標準》

（GBJ104-87）標準制圖。

1.3.2繪制加工圖、組裝圖、零附件圖及工藝、工裝圖樣時，遵照機械制圖標準制圖。

1.3.3繪制的所有圖樣按正投影法繪制，并采用第一角投影法。

1.3.4在同一類圖樣中，一般采用同一種制圖標準。

1.3.5按技術制圖中的標準繪圖比例繪制圖樣。

1.4 CAD制圖的基本要求

1.4.1圖紙幅面尺寸

繪制圖樣時，優先采用表1中規定的幅面尺寸；必要時可沿長邊加長，對于A₀、A₂、

A₄幅面的加長量應按A₀幅面長邊的1/8的倍數;對于A₁、A₃幅面的加長量應按A₀幅面短邊的1/4的倍數。A₀及A₁幅面也允許同時加長兩邊。詳見表1

表1幅面及周邊尺寸單位：mm

1.4.2圖框格式及標題欄的方位

統一采用沈陽遠大鋁業集團標準圖框及格式（各公司根據實際需要可更換單位欄）。

1.4.3圖線的規定

圖線按其寬度分為粗、細兩種類型，粗線的寬度b應從下列線寬系數中選?。?.3mm、0.35mm、0.5mm、0.7mm。每個圖樣應根據復雜程度與比例大小，先確定基本線寬b，細線的寬度約為粗線寬度的1/3。圖線、文字、填充、標注、線型等推薦選用表2規定：

表2

注: “ * ”為優先選擇的線寬組，方案圖根據建筑藝術的要求自行設計。

1.4.4剖面剖切符號的規定

1.4.4.1分格、立框、埋件圖、節點圖樣按《建筑制圖標準》（GBJ104-87）標準繪制。

1.4.4.1.1剖切符號采用粗實線繪制，剖切位置線的長度宜為6—10mm；剖視方向線應垂直于剖切位置線，長度為4—6mm。

1.4.4.1.2剖面剖切符號的編號采用阿拉伯?dāng)?shù)字，按順序由左至右、由下至上連續編排，并應注寫在剖視方向線的端部。

1.4.4.2加工圖、組裝圖、零附件圖及工藝、工裝圖樣按機械制圖標準繪制。

1.4.4.2.1剖切位置線采用粗實線繪制、長度宜為4—6mm；剖視方向線采用細實線與箭頭組成，并垂直于剖切位置線，長度宜為6—8mm。

1.4.4.2.2剖面剖切符號的編號采用大寫英文字母A、B、C......，按順序由左至右、由下至上連續編排，并應注在剖視方向線的端部。

1.4.4.3繪制時剖切符號不宜與圖面上的圖線相接觸。

1.4.4.4轉折的剖切位置線，在轉折處如與其它圖線發生混淆，應在轉角的外側加注與該符號相同的編號。

1.4.5斷（截）面剖切符號

1.4.5.1斷（截）面的剖切符號，只用剖切位置線表示；以粗實線繪制，長度宜為6—10mm。

1.4.5.2斷（截）面剖切符號的編號，按《建筑制圖標準》（GBJ104-87）標準繪制的圖樣采用阿拉伯?dāng)?shù)字表示；按機械制圖標準繪制的圖樣采用大寫的英文字母表示，按順序連續編排，并應注寫在剖切位置線的一側；編號所在的一側為該斷（截）面的剖視方向。

1.4.6斷開界限的規定

1.4.6.1分格、立框、埋件圖樣按《建筑制圖標準》（GBJ104-87）標準采用折斷線繪制。

1.4.6.2節點、加工、組裝圖、零附件圖及工藝、工裝圖樣按機械制圖標準采用雙點劃線繪制。

1.4.6.3圖線寬度均為細線，中斷處兩雙點劃線間距為2mm，斷開線的延伸量為5mm。

1.4.7索引符號與詳圖符號

1.4.7.1圖樣中的某一局部或構件，如需另見詳圖，應以索引符號索引（見圖1.a）。索引符號的圓及直徑均應以細實線繪制，圓的直徑為10mm。

1.4.7.2索引出的詳圖，如與被索引的圖樣同在一張圖紙內，應在索引符號的上半圓中用阿拉伯?dāng)?shù)字注明該詳圖的編號，并在下半圓中間畫一段水平細實線（見圖1.b）；如與被索引的圖樣不在同一張圖紙內，有兩種情況：

1.4.7.2.1在一張圖紙中有一個詳圖，在索引符號的圓中注該詳圖所在的圖號（見圖1.c）。

1.4.7.2.2在一張圖紙中有二個或二個以上圖樣時，應在索引符號的上半圓中用阿拉伯?dāng)?shù)字注明該詳圖在此圖紙上的編號，并在下半圓注明該詳圖所在圖紙的圖號（見圖1.d）。

1.4.7.3索引出的詳圖采用公司標準圖，應在索引符號的圓中注標準圖的圖號（見圖1.e）。

a b c d e

圖1索引符號

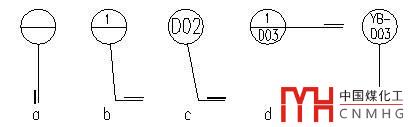

1.4.7.4索引符號如用于索引剖面詳圖，應在被剖切的部位繪制剖切位置線，并應以引出線引出索引符號，引出線所在的一側應為剖視方向。索引符號的編寫同上述的規定（見圖2.a、b、c、d、e）。

圖2用于索引剖面詳圖的索引符號

1.4.7.5詳圖符號應以粗實線繪制，直徑應為14mm，并注在該詳圖的正下方距詳圖25mm處，詳圖應按下列規定編號。

1.4.7.5.1詳圖與被索引的圖樣同在一張圖紙內時，應在詳圖符號內用阿拉伯?dāng)?shù)字注明詳圖的編號（見圖3.a）。

1.4.7.5.2詳圖與被索引的圖樣不在同一張圖紙內，有兩種情況：（1）在一張圖紙中有一個詳圖時，在詳圖符號中注明該詳圖所在的圖號（見圖3.b）。（2）在一張圖紙中有二個或二個以上圖樣時，需要按順序給各圖樣編號①、②、③......，在詳圖符號內用細實線畫直徑，直徑的上方注明圖樣編號；直徑下方注明被索引圖紙的圖號（圖3.c）。

圖3詳圖符號

1.4.8定位軸線端部的圓

應以細實線繪制，直徑為8mm，詳圖上可增為10mm。

1.4.9標高符號的規定

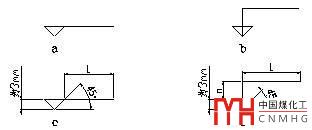

1.4.9.1標高符號應以細實線繪制。個體建筑物圖樣上的標高符號，應按圖4.a所示形式繪制，如標注位置不夠，按圖4.b所示形式繪制。標高符號畫法見圖4.c、圖4.d所示。

1.4.9.2標高符號的尖端，應指至被注的高度。尖端可向下，也可向上（見圖5所示）。

L——注寫標高數字的長度，應做到注寫后均勻； n——高度，視需要而定。

圖4個體建筑標高符號

1.4.9.3標高數字以米為單位，注寫到小數點以后第三位。在總平面圖中，可注寫到小數點以后第二位。

1.4.9.4零點標高應注寫成±0.000，正數標高不注“+”，負數標高應注“-”，例如3.000、-0.600。

1.4.9.5在圖樣的同一位置需表示幾個不同標高時，標高數字按圖6的形式注寫。

圖5標高的指向圖6一個標高符號標注數個標高數字

1.4.10引出線

1.4.10.1引出線以細實線繪制。

1.4.10.2引出線應自所指部分的可見輪廓內引出，并在末端畫一圓點；若所指部分（很薄或涂黑的剖面）內不便畫圓點時，可在引出線的末端畫出箭頭，并指向該部分的輪廓。

1.4.10.3引出線采用水平方向的直線和水平方向成角的直線表示，引出線相互不能相交，當通過有剖面線的區域時，引出線不應與剖面線平行。

1.4.10.4文字說明注在橫線的上方，索引詳圖的引出線，對準索引符號的圓心。見圖7、圖8、圖9所示。

ab

圖7引出線

圖8 共用引出線

圖9多層構造引出線

1.4.11對稱符號

對稱符號用細實線繪制，平行線的長度為8mm，平行線的間距為2mm，平行線在對稱線兩側的長度應相等（見圖10所示）。

1.4.12指北針

指北針用細實線繪制，其形狀如圖11所示，圓的直徑為24mm，指針尾部的寬度為3mm。需用較大直徑繪制指北針時，指針尾部寬度為直徑的1/8（見圖11所示）。

圖10對稱符號圖11指北針

1.4.13說明

上述4.1、4.2、4.4、4.5、4.6、4.7、4.8、4.9、4.11、4.12中的規定尺寸均為打印比例為1:1時的尺寸，若按其它比例出圖，則出圖后的實際尺寸應與上述10項中規定的尺寸相近。

1.4.14字體的規定

字高選取根據圖樣及出圖比例而定，字型統一執行沈陽遠大鋁業集團技術中心標準化部提供的字體類型（字體類型名稱：YDZX）。

1.4.15圖樣的標題欄中簽字格式

規定如下： 簽字：×××日期：年.月.日例如:2001.03.28

1.4.16尺寸注法

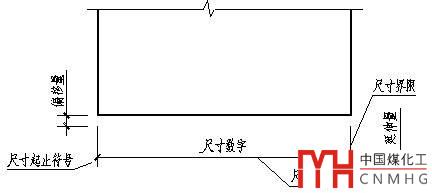

1.4.16.1圖樣上的尺寸包括尺寸界限、尺寸線、尺寸起止符號和尺寸數字（見圖12所示）。

1.4.16.2尺寸界限、尺寸線均采用細實線繪制。

圖12尺寸標注

1.4.16.3尺寸標注型式統一執行沈陽遠大鋁業集團技術中心標準化部提供的遠大標注類型（標注類型名稱分別為：機械L、機械R、建筑L、建筑R）。

1.4.16.4分格、立框、埋件圖樣的尺寸起止符號均采用粗斜短線繪制，其傾斜方向與尺寸界限成順時針45°角。

1.4.16.5節點圖、加工圖、組裝圖、零附件圖及工藝、工裝圖樣的尺寸起止符號；半徑、直徑、角度與弧長的尺寸起止符號，均采用箭頭表示。

1.4.17焊縫符號

焊縫表示嚴格按《焊縫符號》（GB324-1988）、《焊縫符號的尺寸、比例及簡化表示法》（GB12212-1990）的規定執行。

1.4.18剖面符號

在剖視、剖面圖及立面圖中域內填充圖案采用《CAD制圖填充圖例》中所定的符號。

“域內填充”均采用細圖線、標準粉色。
