劃分網格對線性化影響一例

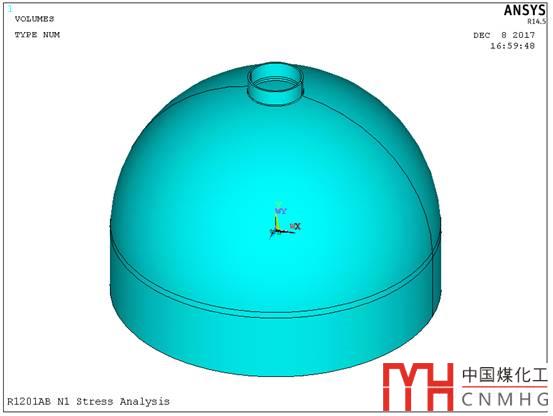

有一臺設備的上管口開孔很大，管道應力很大，需要進行分析，其結構如下圖示：

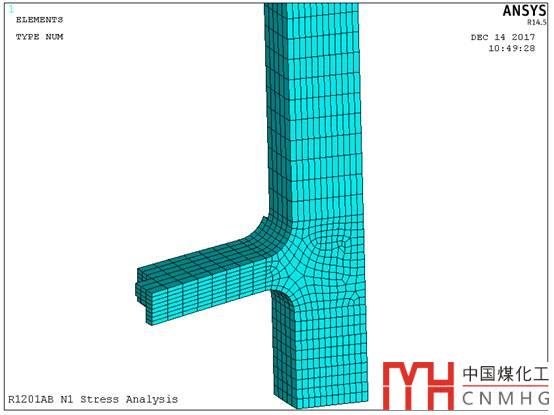

焊接節點如下：
時間緊迫，趕緊擼起袖子干：
分析完成后，領導看了一下報告說，你這網格比較粗糙啊。
實體186高階單元?jiǎng)?層，應該可以了吧。
我們機器比較好，你多分幾層試試。
好吧，那就先試8層吧。

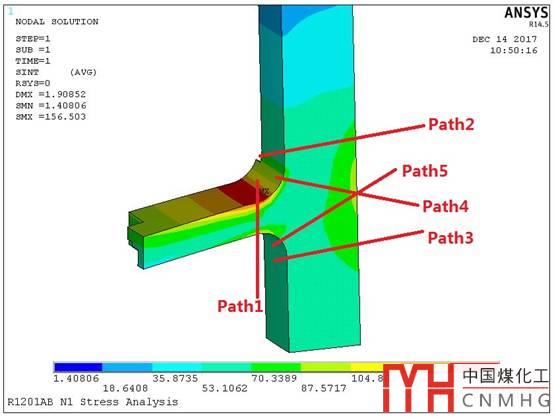

感覺沒有那么粗糙了，施加載荷，然后線型化，合格。
比較一下4層和8層的區別：
|
內容 |
4層 |
8層 |
差值 |
|
|
節點數量 |
23.7萬節點 |
110萬節點 |
||
|
最大應力值（MPa） |
148.966 |
156.503 |
7.537 |
|
|
路徑Path1 |
SⅡ(PL) |
70.66 |
73.96 |
3.3 |
|
SⅣ(PL+Pb+Q) |
147.1 |
146.3 |
0.8 |
|
|
路徑Path2 |
SⅡ(PL) |
63.42 |
63.30 |
0.12 |
|
SⅣ(PL+Pb+Q) |
91.01 |
90.79 |
0.22 |
|
|
路徑Path3 |
SⅡ(PL) |
66.11 |
65.92 |
0.19 |
|
SⅣ(PL+Pb+Q) |
79.78 |
78.88 |
0.9 |
|
|
路徑Path4 |
SⅡ(PL) |
64.41 |
63.34 |
1.07 |
|
SⅣ(PL+Pb+Q) |
95.00 |
95.80 |
0.8 |
|
|
路徑 Path5 |
SⅡ(PL) |
67.39 |
67.71 |
0.32 |
|
SⅣ(PL+Pb+Q) |
86.06 |
87.34 |
1.28 |
|
在進行網格劃分時，不斷對網格進行細化，直至結構求解的應力基本保持不變，就表示網格合適，結果收斂了。從上表可以看出，4層到8層的最大應力變化不大，用4層評定已經有足夠的精度。
