上一篇文章（西門子SCL編程實例-計算設備運行時間）我們使用Time數據類型的數據來存放設備的運行時間。由于Time類型的最大值為：24天20小時31分鐘23秒647毫秒，細心的小伙伴提出一個問題：如果設備運行時間超過這個最大值怎么辦呢？的確，設備實際使用中運行時間很可能會超過這個限值。今天這篇文章，我給出我的解決思路。

解決方案分兩種情況：

1、項目使用的PLC類型為S7-1500系列

這種情況很好解決，因?yàn)镾7-1500支持LTime類型，該類型的最大時間為11350天_20小時_25分鐘_14秒_830毫秒_652微秒_315納秒，這個時間足夠長了。因此，只需要把數據類型MyEquipment中的running_time的類型改LTime，并且把FC_Runtime_Caculate做相應更改就可以了；

2、項目使用的PLC類型為S7-1200系列

這種情況下，如果仍然按照獲取兩個日期時間差值的思路，編程會很復雜。所以，需要換一下思路：通過時間中斷組織塊OB10，將某個值按照指定的頻率周期性加一，達到計時的目的。

具體步驟如下：

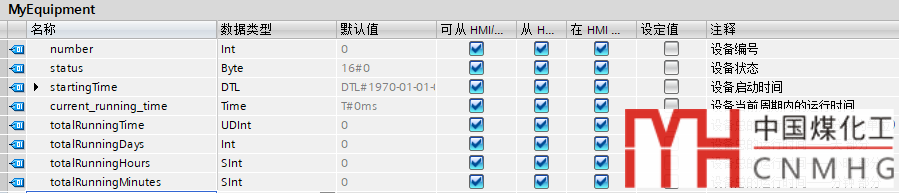

2.1、更新MyEquipment數據類型

在原來的基礎上，做如下更改：

1）增加totalRunningTime，類型為：UDInt，表示設備運行的總時間，以分鐘為單位；

2）以分鐘為單位的總時間不太直觀，所以將其轉換成*天*小時*分鐘的形式，相關數值存放在：totalRunningDays/totalRunningHours/totalRunningMinutes中；

如下圖所示：

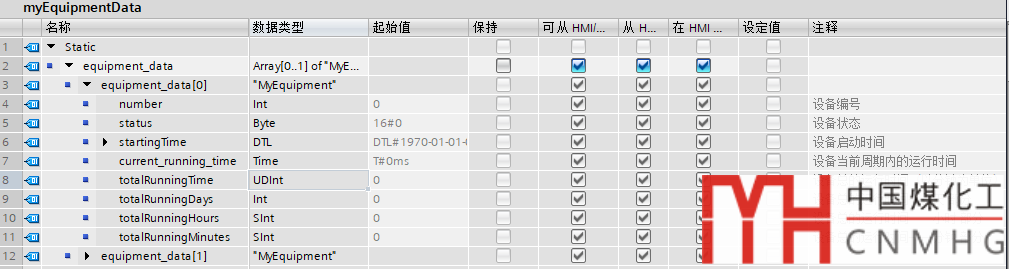

2.2、重新編譯數據塊myEquipmentData

如下圖所示：

2.3、添加時間中斷組織塊OB10

在OB10中編寫代碼將設備的運行時間加1，并設定最大運行時間為10年（5256000分鐘），如果超過該值則運行時間清零，如下圖所示：

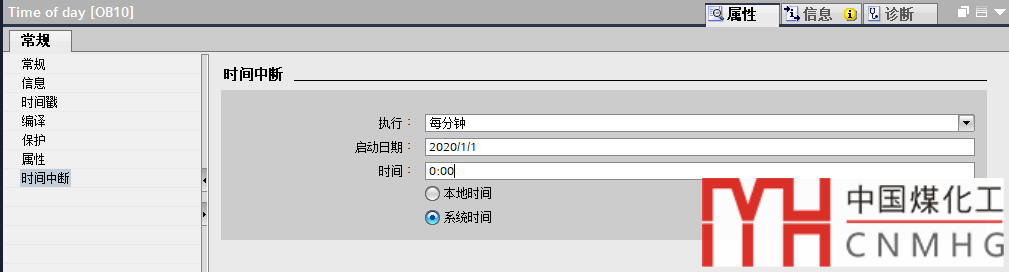

2.4、將OB10的中斷執行頻率設置為每分鐘

如下圖所示：

2.5、添加FC_Handle_Time2

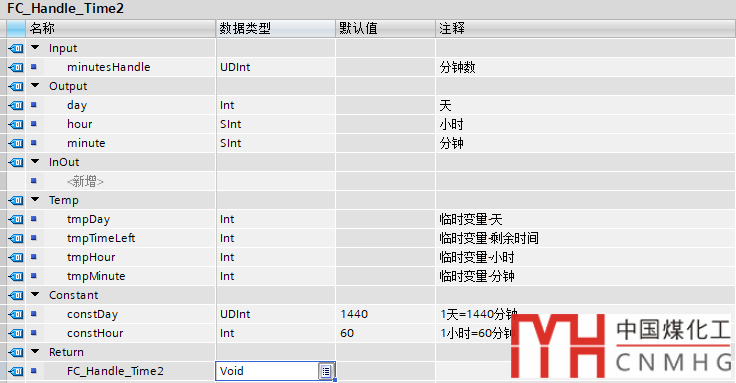

FC_Handle_Time2用來將總時間的分鐘數轉換成直觀的*天*小時*分鐘的形式，變量聲明部分如下圖所示：

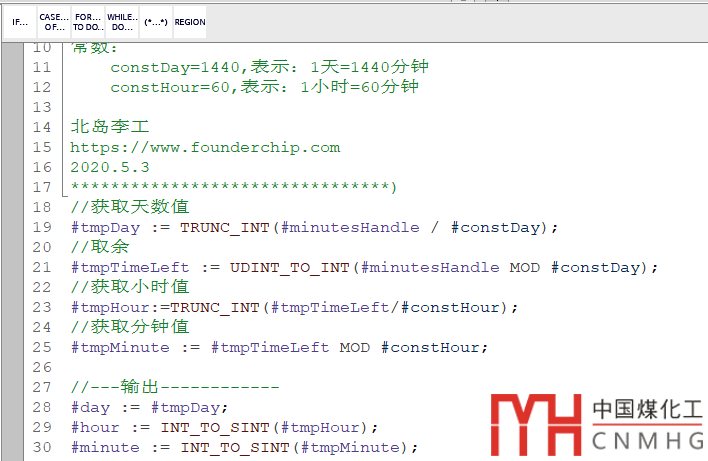

代碼如下圖所示：

2.6、在主程序中調用FC_Handle_Time2

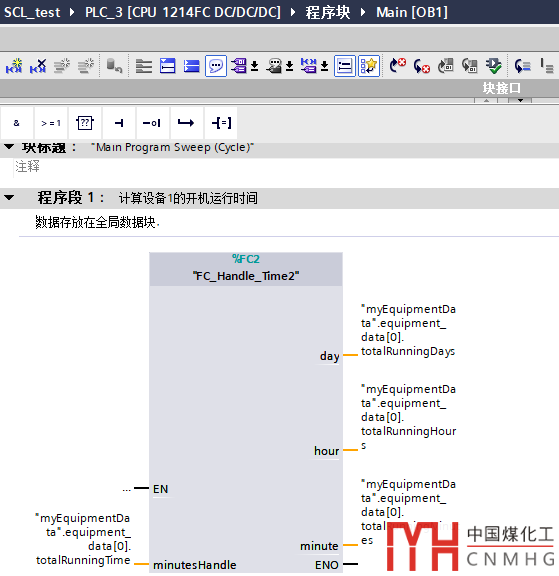

OB1代碼如下圖所示：

好了，關于設備運行時間統計的第二個版本就先介紹到這里。
