你做了個DLS（動態激光光散射），

“你的XXX粒子的粒徑是XXX nm。"

”能把分布的數據拷給我嗎？“

”不能啊，………………“

”我怎么匯報實驗結果啊?“

"打印機壞了，拍個照吧。"

”拍照？我怎么用OriginnLab把分布圖繪出來啊？“

”Digitize it！“

你是否遇到過這樣的事情，測試結果不能拷貝，只能打印或者拍照，那你需要Digitizer來實現電子化。本次介紹直線圖的電子化。

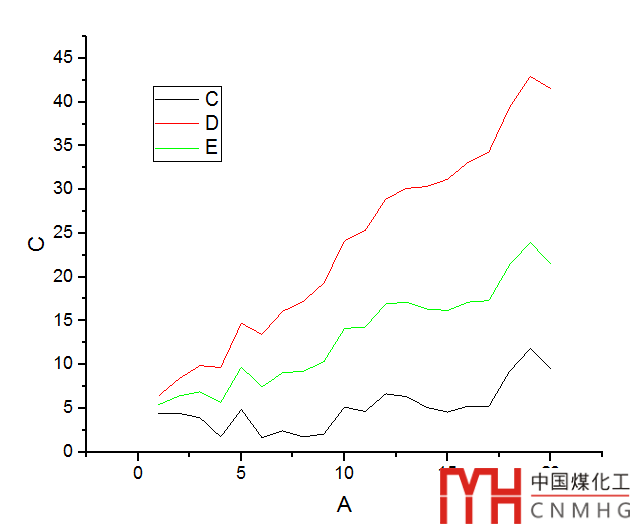

1. 單擊 Digitize Image 按鈕，選擇要數字化的圖形。

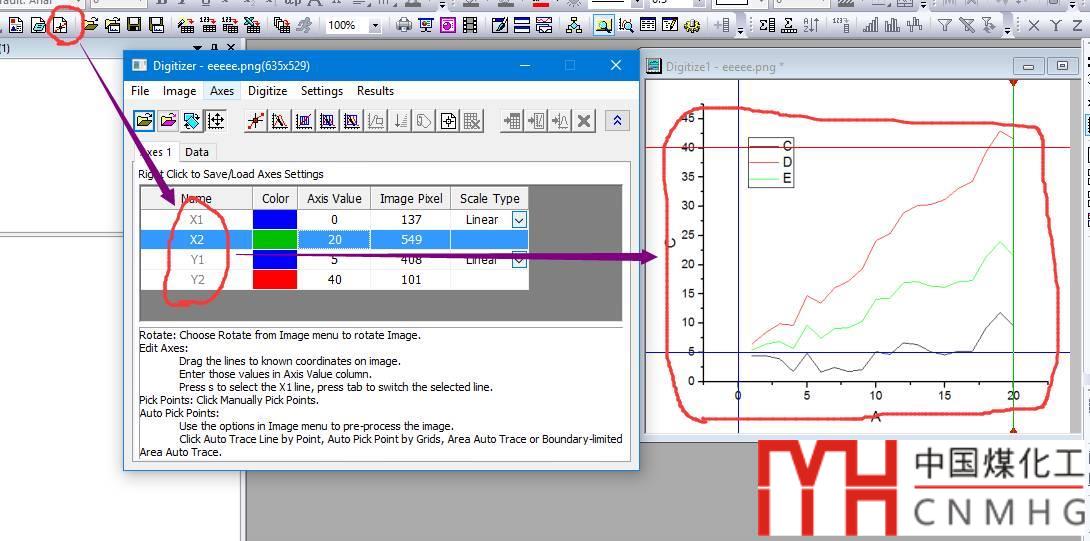

2. 校準坐標軸（關鍵步驟）。調整X1，X2，Y1和Y2的位置（即 Image Pixel ），并輸入相應軸的坐標值。

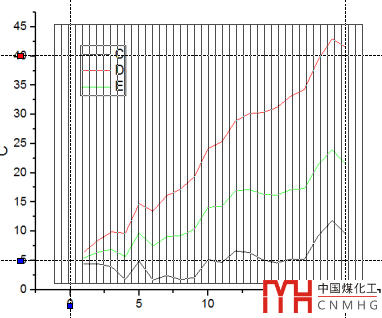

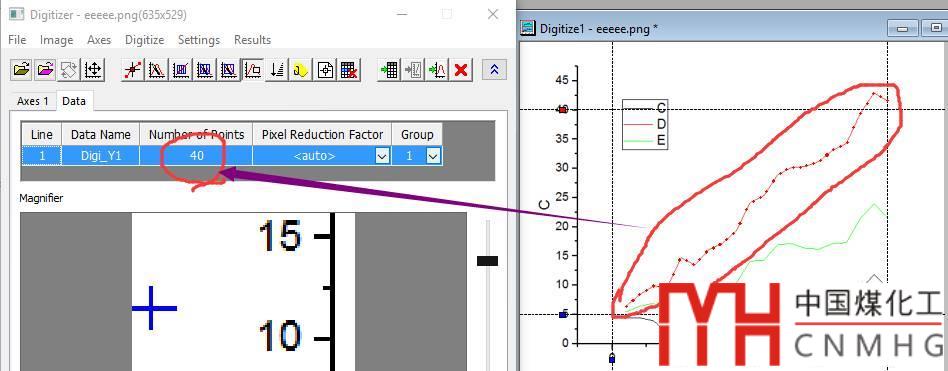

3. 點擊 Auto Pick points by Grids 或者 Area Auto Trace 按鈕，選取曲線區域，完成區域的數字化。

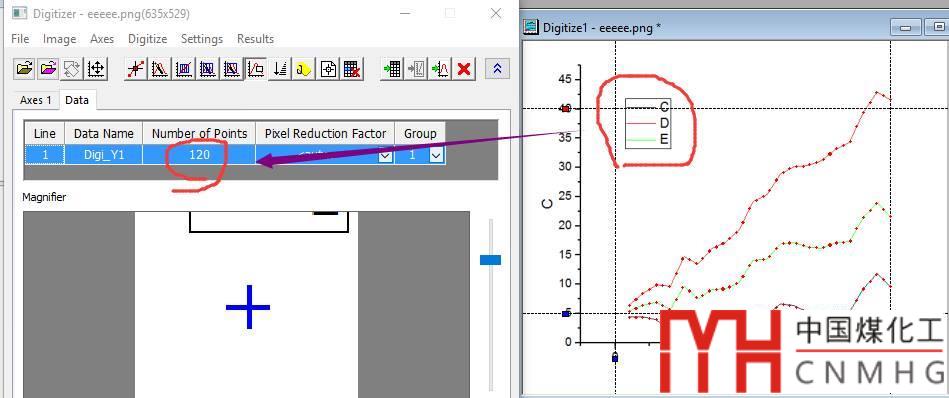

4. 除了曲線，Legend也被電子化了！ 有方法去掉目標區域外的點。

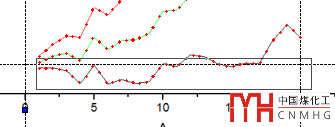

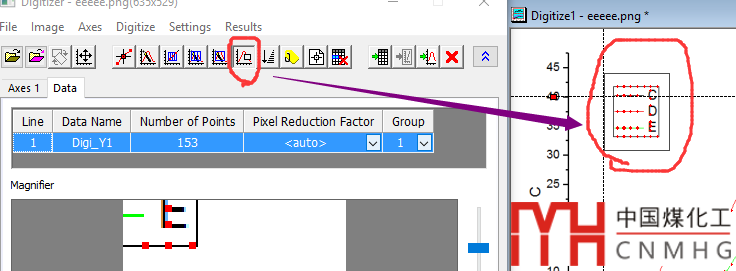

   4.1 點擊 Delete Points 按鈕，選取要刪除的數據區域，即可取出不需要的數據點。

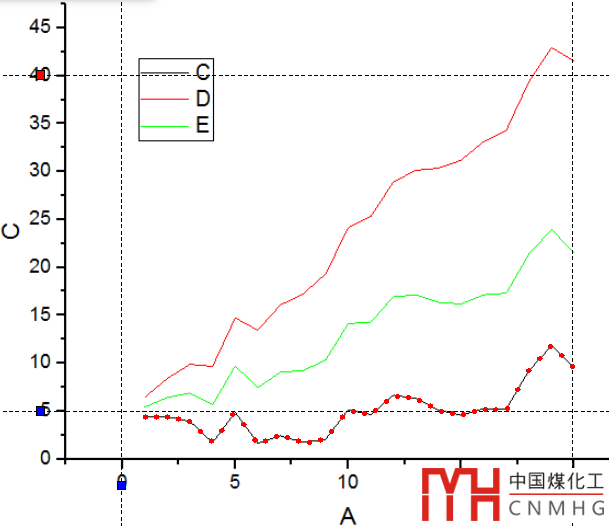

   4.2 同樣的方法可以去點曲線2和3上的數據點，盡保留曲線1的數據點。

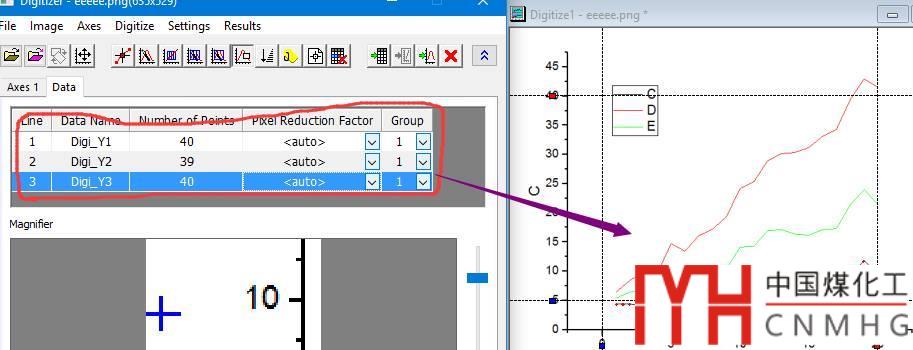

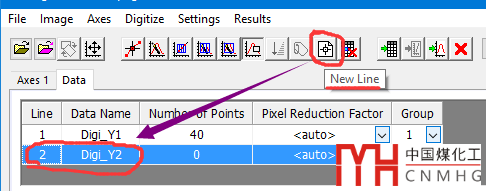

5. 完成第一組數據后，點擊 New Line 按鈕添加新的數據組，同樣的方法完成剩余散點圖的數字化。

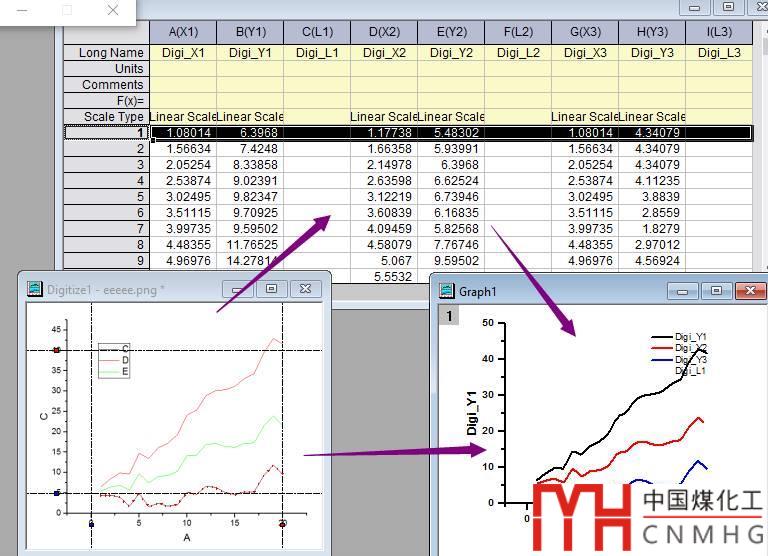

6. 單擊 Go to Data 按鈕跳轉到數字化生成的數據列表，可見對應的三組數據。繪制直線圖，和原來的圖形基本一致。





所用軟件：OriginLab 2016 pro @Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
