封面圖來自《經濟學人》Daliy Chart--give it back，網址：http://www.economist.com/blogs/graphicdetail/2013/09/daily-chart-21。

源數據來自apptrac網站，網址：http://www.apptrac.net/en/blog/the-daily-graph/73-give-it-back.html。

下面開始介紹如何使用excel繪制如此高大上的圖！

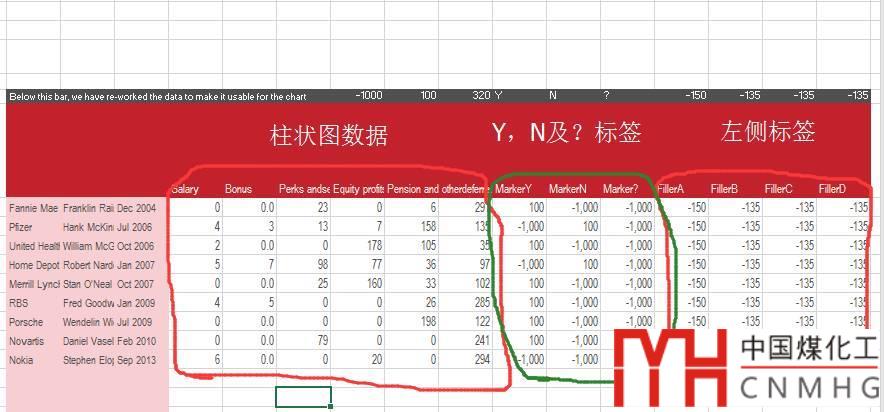

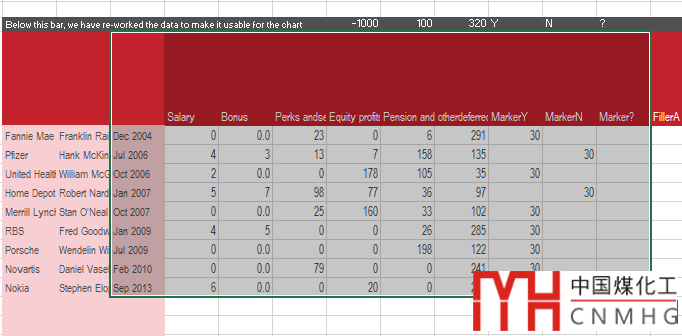

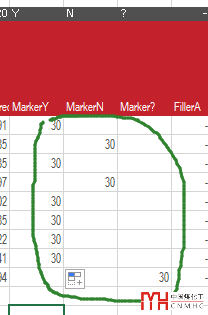

1. 源數據分為三部分，我們把第二部分稍作修改，便于繪圖

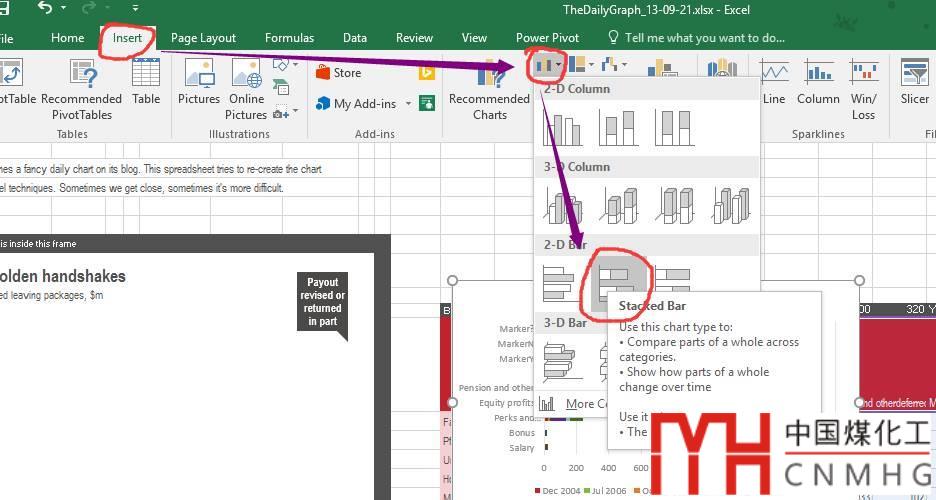

2. 選擇圖示數據，插入堆疊條形圖（2-D stacked bar）。

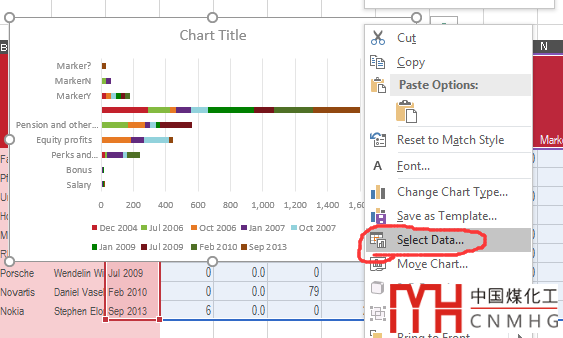

3. 右擊選擇Select data

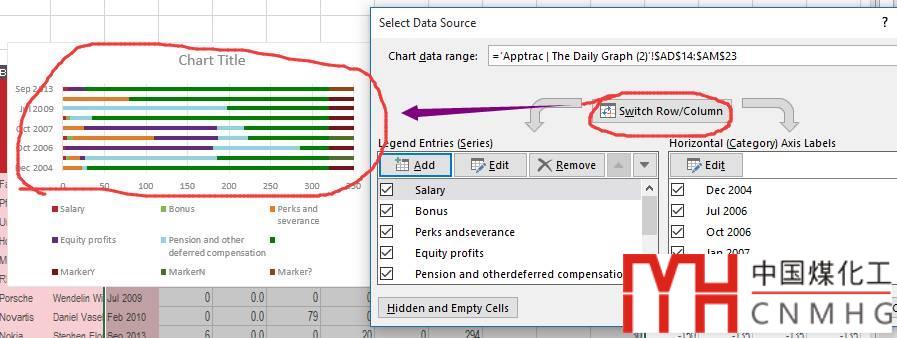

4. 點擊switch row/column，將橫縱坐標軸互換，得到圖示的堆疊條形圖。

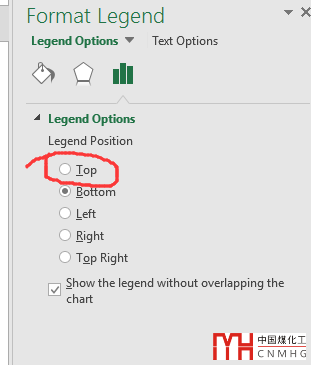

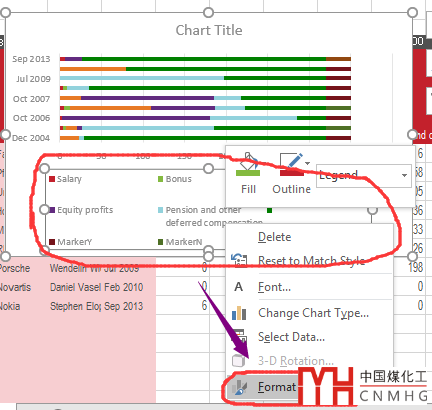

5. 在圖例上右擊，選擇format legend，選擇top。

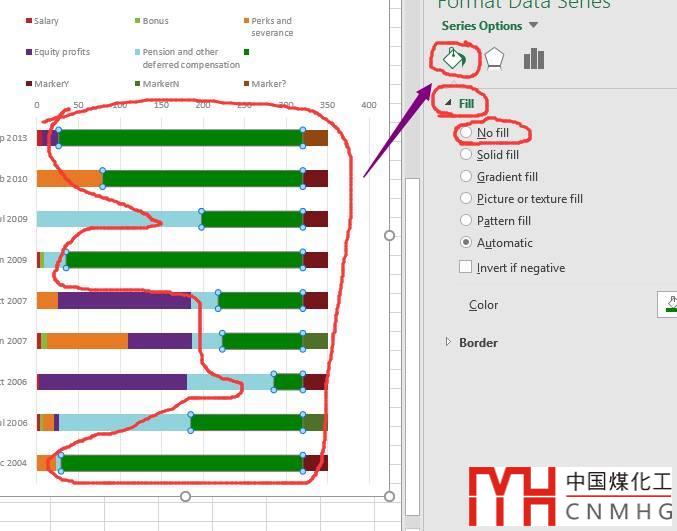

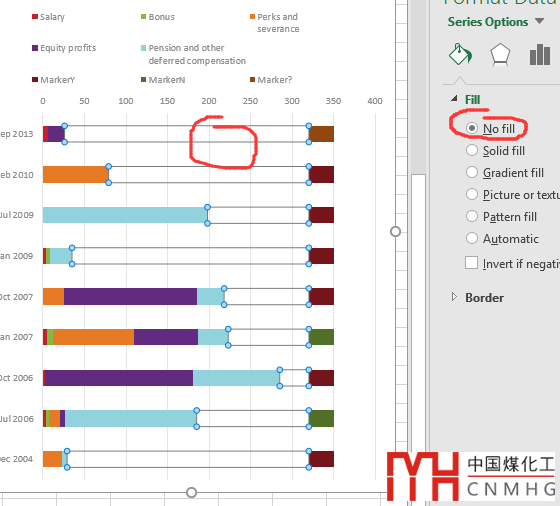

6. 點擊條形圖中綠色部分（即第6列數據），將填充色改為無。

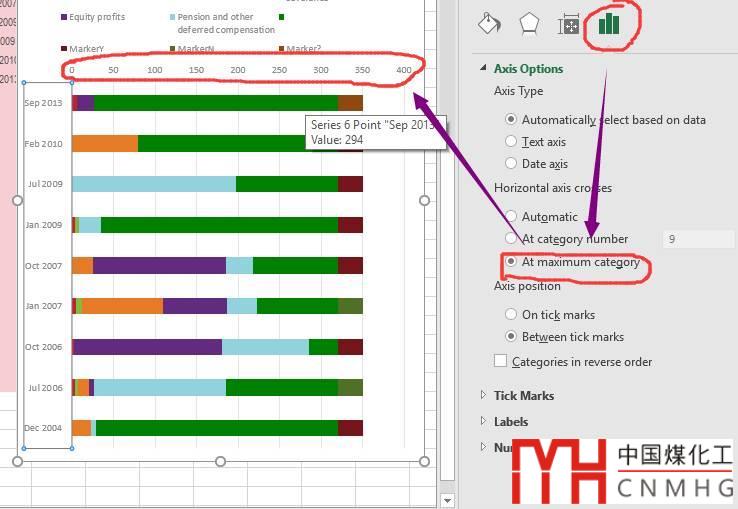

7. 點擊縱坐標標簽，水平坐標交叉（horizontal axis crosses）在最大值（at maximum category），即橫坐標在頂部。

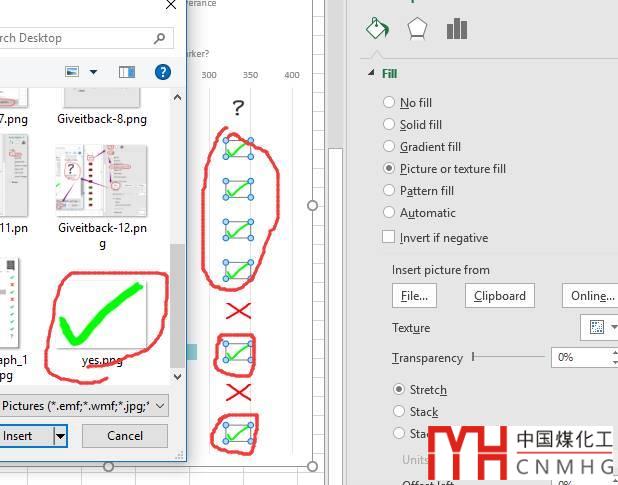

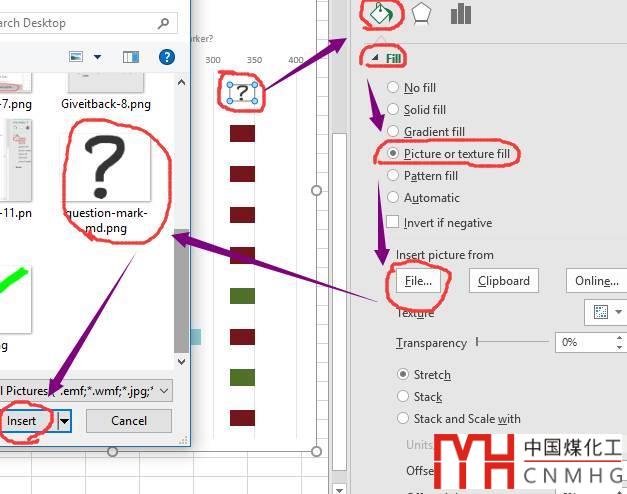

8. 點擊右側的色塊，在填充里選擇picture or texture fill，點擊file，選擇要填充的圖片，此處為問號。同樣的方法設置另外兩個符號。





9. 去掉不需要顯示的圖例。

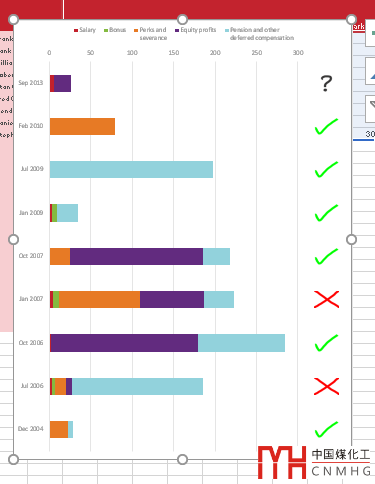

10. 到此，圖形完成一半了。



11. 更具技術含量的后半部分下次再講。

所用軟件：office excel 2016 @windows 10 pro。
