數據格式

1. 起止時間：

   1. 【關鍵步驟】結束時間和開始時間分別在B和C列，位置不能變！

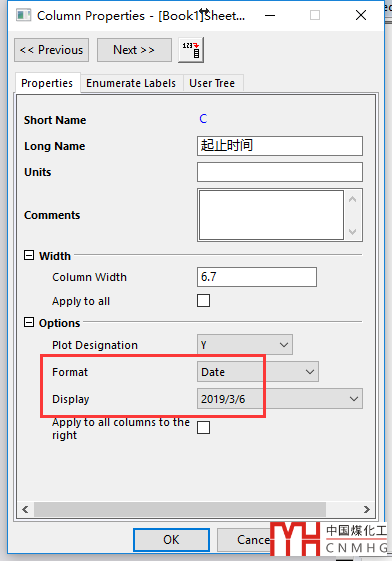

   2. 的格式為日期Date，選中B和C列，右擊，Properties

   3. Format選為Date，Display設為擬想要的格式

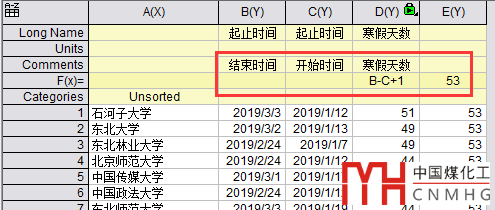

2. 寒假天數：在D列，值為B-C+1

3. 輔助列：用于輔助顯示寒假天數的標簽，值為max(D)+2，或者其他合適的數值

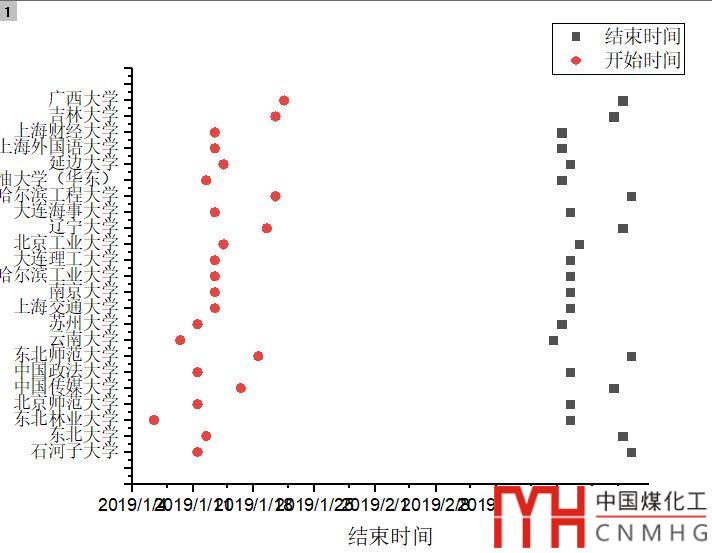

1. 選中數據B和C，繪制散點圖Scatter

2. 點擊右側工具欄Exchange Axes按鈕，調換XY坐標





3. 【關鍵步驟】添加起止時間點之間的連線

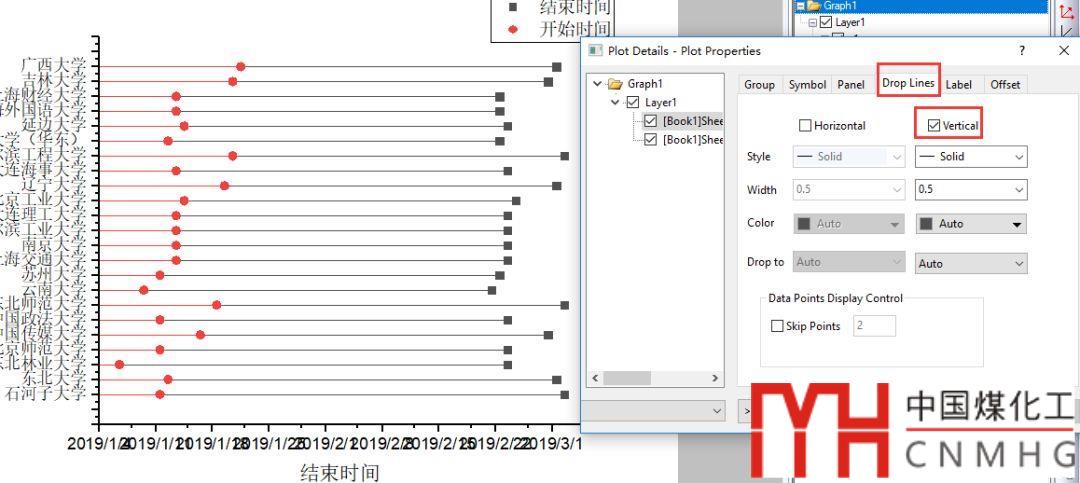

   1. 雙擊散點打開Plot Properties對話框，切換到Drop Lines按鈕，選中Vertical





   2. 切換到Group按鈕，激活Independent，便于獨立修改每條曲線的格式

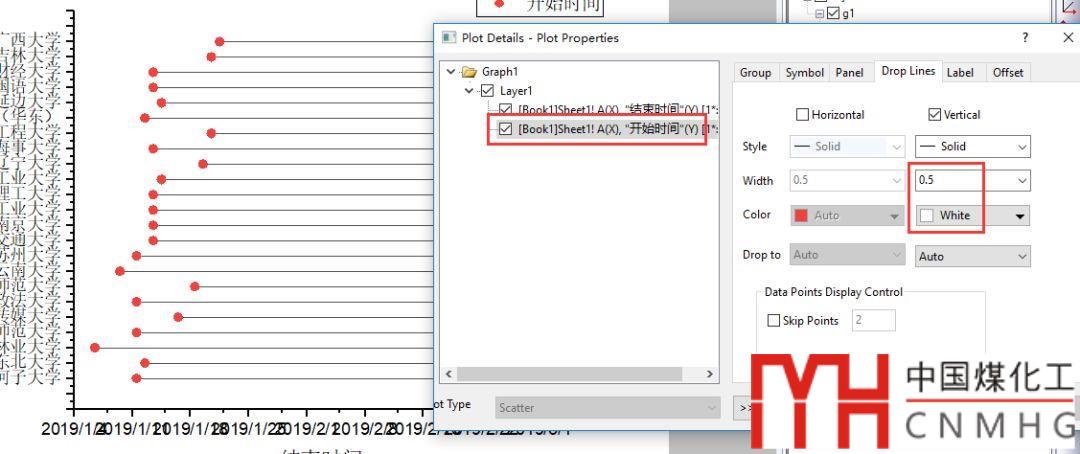

   3. 把開始時間點的Drop Lines設為白色，且Width與結束時間點的類型要一致，便于遮蓋多余部分，實現啞鈴圖的繪制。



4. 設置坐標軸格式，在微公號【數據繪圖】后臺回復坐標軸，查看坐標軸格式設置的詳細教程。

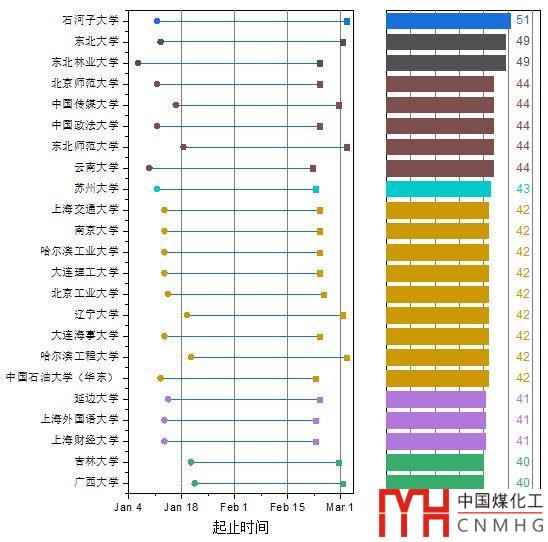

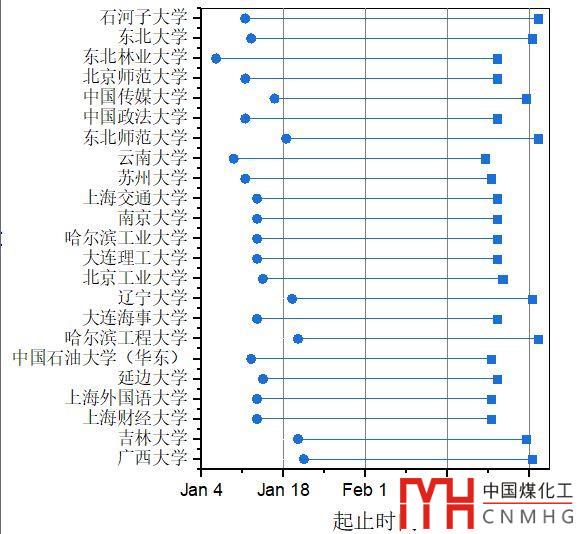

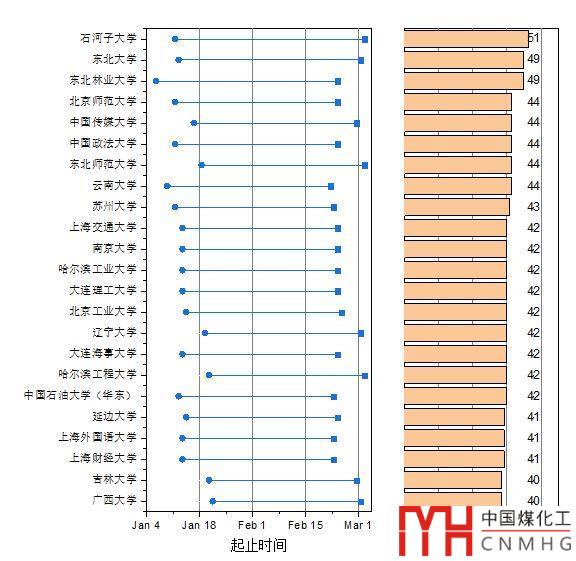

5. 初步完成左側啞鈴圖





1. 選中寒假天數的數據，繪制Bar圖，在微公號【數據繪圖】后臺回復條形圖，查看詳細教程。



2. 添加放假天數的標簽

   1. 如果使用Bar圖自身的標簽，很難調整標簽的對齊，此處使用輔助列的形式來添加標簽

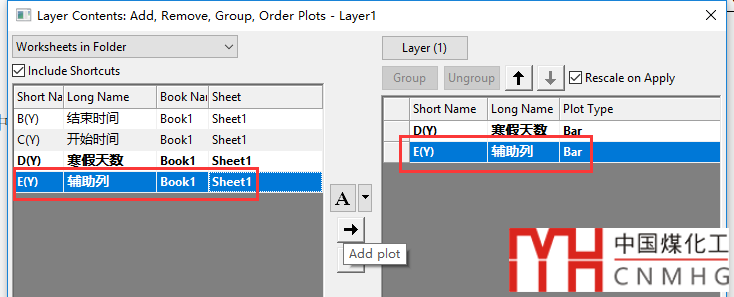

   2. 使用F12快捷鍵打開Bar圖的Layer Contents對話框，將輔助列數據添加到當前圖層

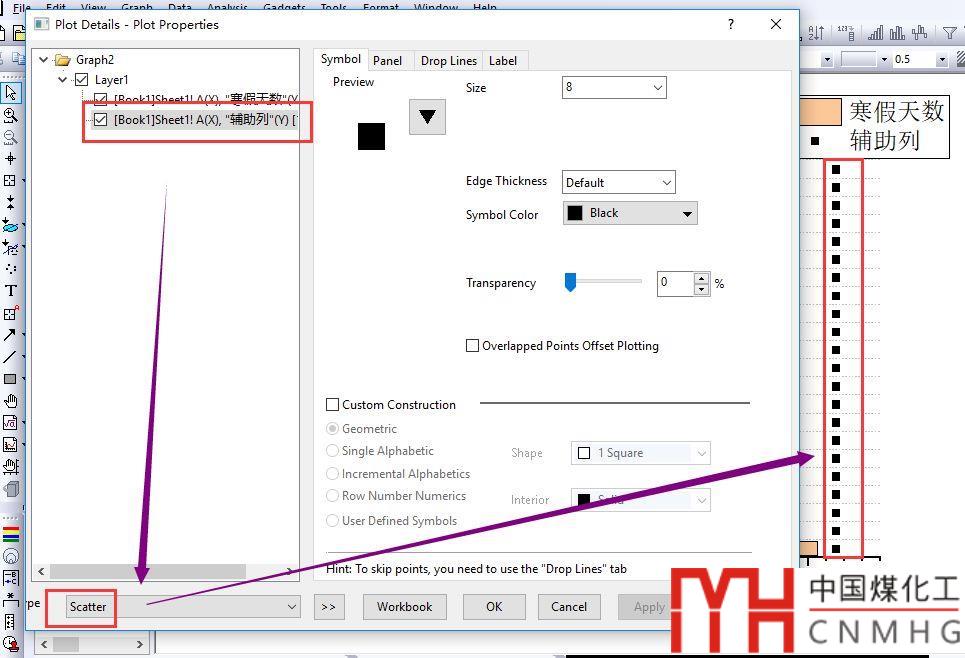

   3. 雙擊圖形打開Plot Properties對話框，將輔助列的曲線類型改為Scatter

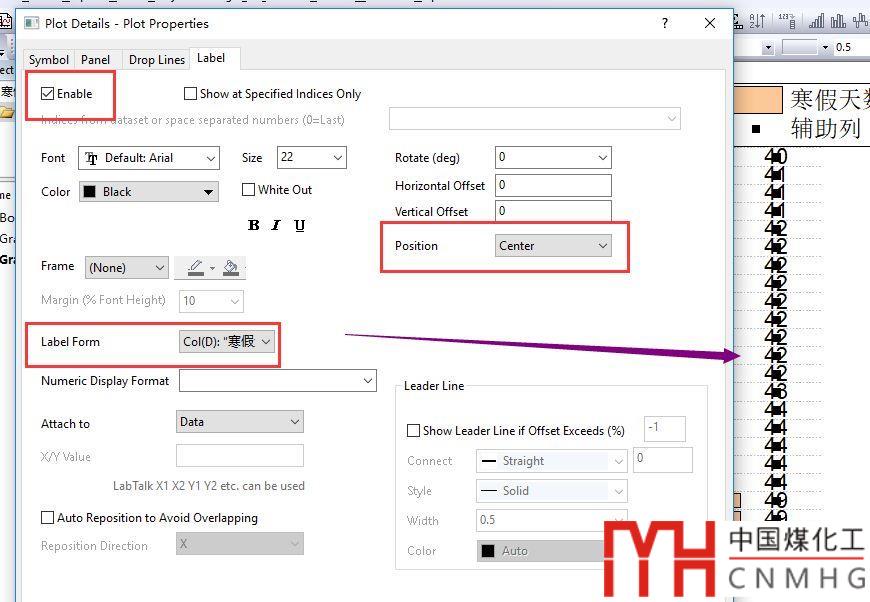

   4. 切換到Label頁面，勾選Enable，Position選為Center，Label From選為寒假天數所在的D列



   5. 切換到Symbol頁面，Size改為0，這樣就只顯示標簽，而沒有散點了

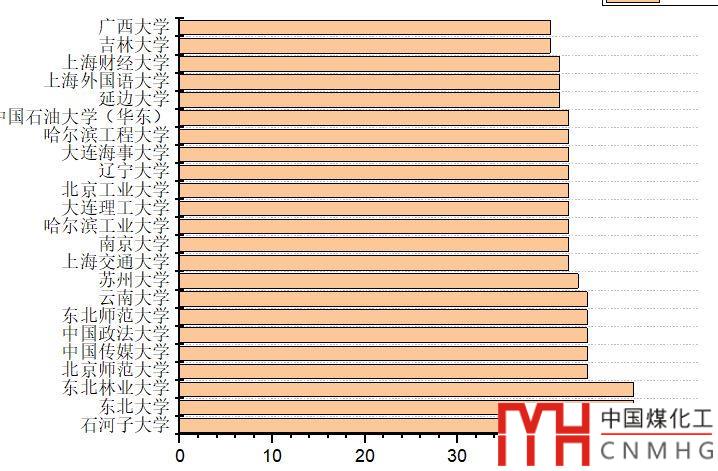

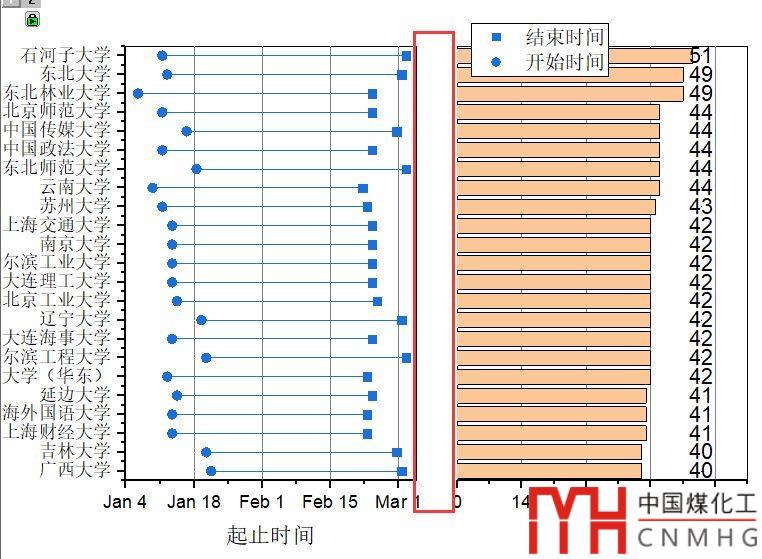

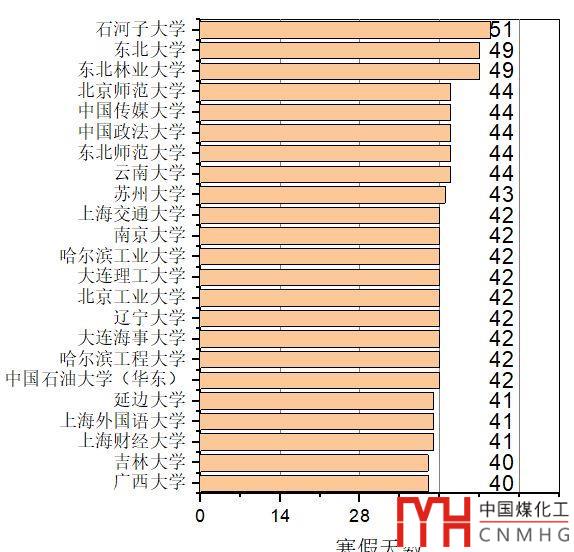

3. 同樣設置坐標軸的格式，初步完成右側Bar圖的繪制

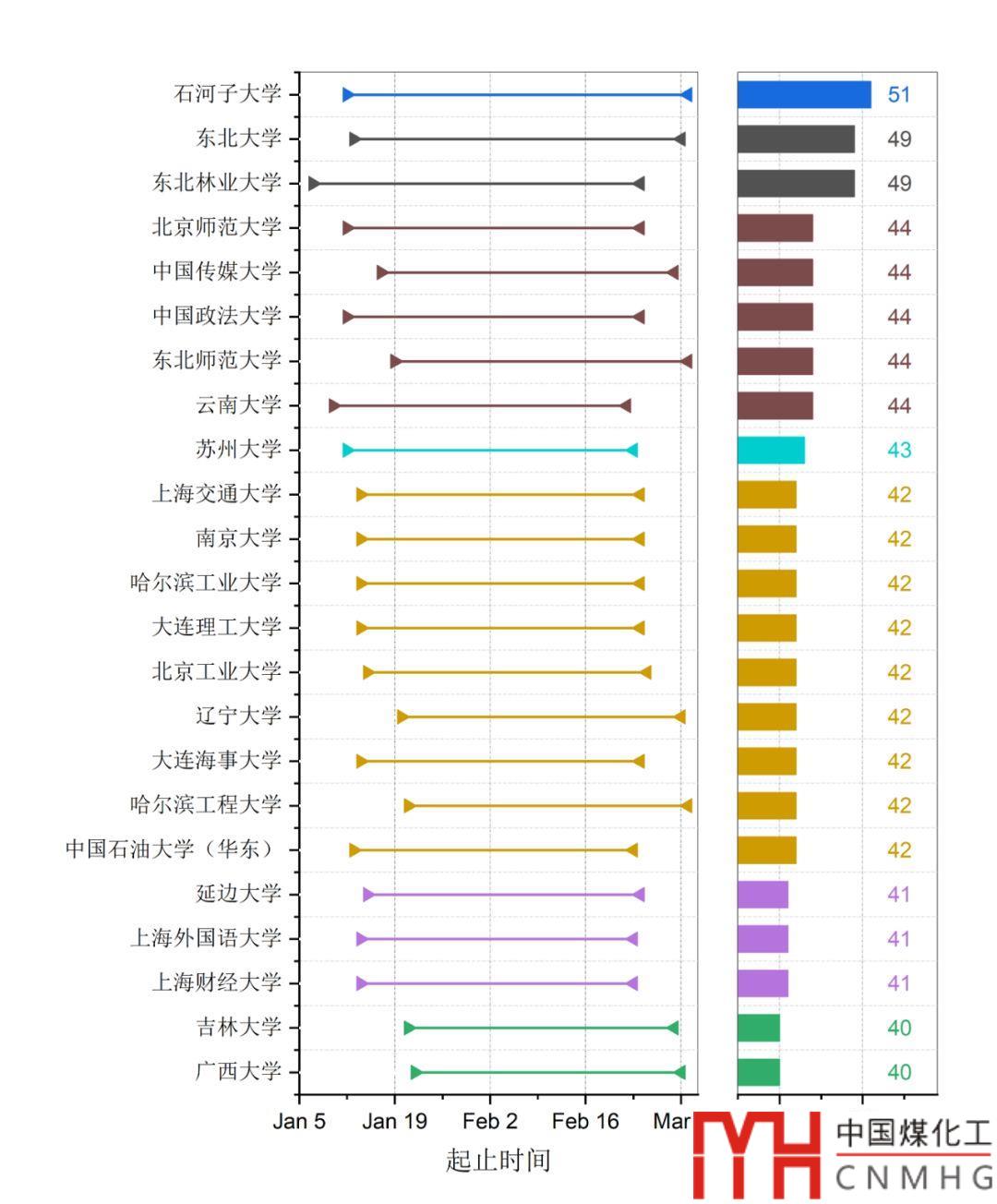

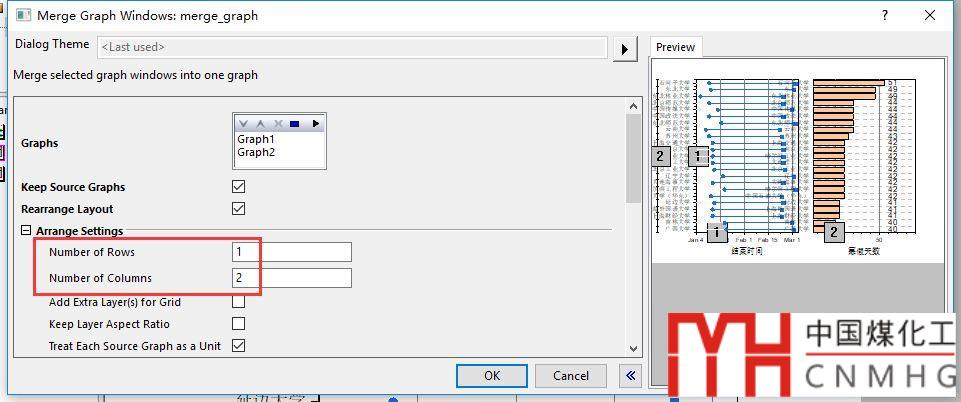

合并圖形：使用Merge合并兩個圖形，在微公號【數據繪圖】后臺回復merge，查看詳細教程。

格式設置

1. 坐標軸：把右側圖形的Y軸刪掉，調整其他坐標軸的范圍等。





2. 兩個圖形的寬度：使用Layer Size調整兩個圖形的寬度，在微公號【數據繪圖】后臺回復圖層，查看詳細教程。

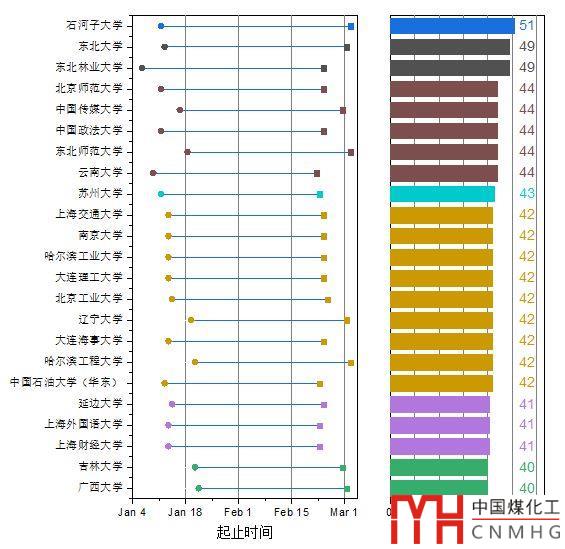

3. 顏色：顏色使用的是ByPoints中的Index方式，數據為寒假天數。









4. 標簽：設置標簽的顏色與圖形顏色一致，修改字體等使得標簽顯示清晰

   1. 顏色：ByPoints中的Index方式，數據為寒假天數。

   2. 字體字號：依據需要調整

   3. 位置：可以修改源數據中E列的數值，慢慢調整，比如為max(D)+5



5. 圖層縮放比例：為了使得兩個圖層中的字體、字號大小一致，可以將圖層的Scale Elements設為同一數值。



   1. 雙擊打開Layer Properties，切換到Display頁面

   2. 將Scale Elements選為Fixed，輸入相同的數值，比如0.63
