前段時間做幾臺撓性管板的分析，其中有一臺殼程壓力較高的。分析的心酸過程就不說了，改了N次結構和厚度發現了個有意思的現象。

由于熱膨脹等方面的原因中間管板的結構做過調整由常用結構改為了吸收熱膨脹更好的結構。

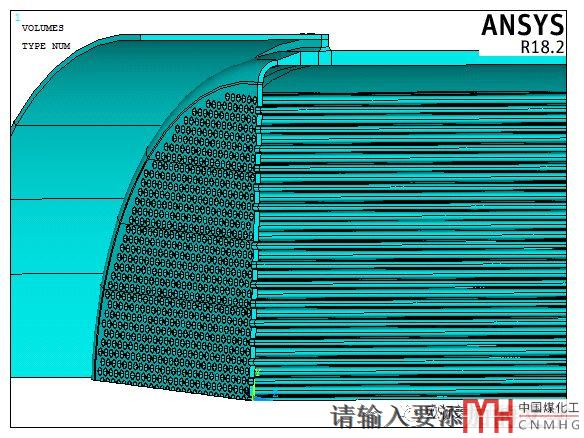

管板和殼體連接結構

不多說先上幾張同樣的結構，同樣的載荷條件，僅管板厚度不同時的管板的分析結果。

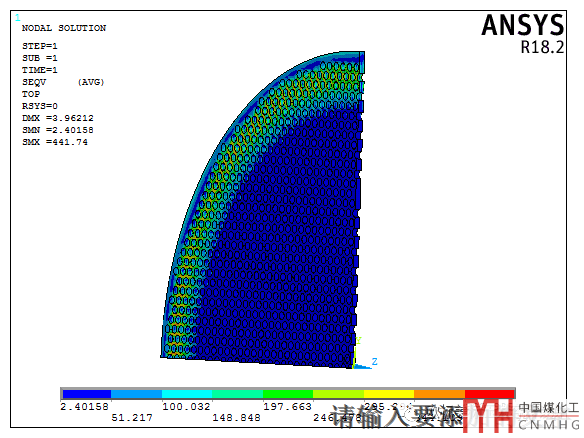

28mm厚管板分析結果

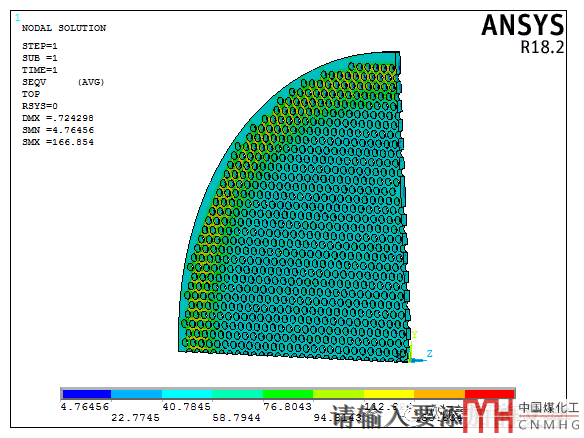

32mm厚管板分析結果

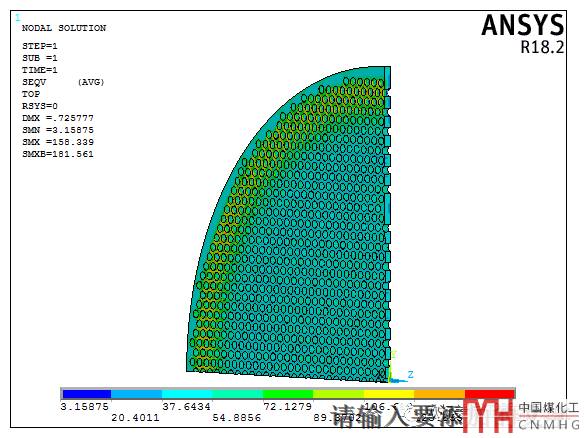

34mm厚管板分析結果

管板雙面腐蝕，項目上有幾臺使用了34mm的管板所以計算了一個腐蝕后28mm的管板；計算32mm的管板是因?yàn)榇笥?8mm時焊縫要做焊后熱處理；計算34mm是為了驗證一下32mm的計算結果。

看了這個結果意不意外，驚不驚喜！28mm時最大應力441MPa，厚度32mm時最大應力166MPa；厚度差4mm管板的應力相差了一倍多。這臺設備是轉角半徑/厚度大于2.4左右時應力就會突然增大很多，當然了沒有做多臺對比，這個比值是否固定或有規律就不太清楚了。發這個小文章只給做撓性管板分析的人提醒一下，撓性管板的應力不是按厚度線性變化的。對于接近滿布管的撓性管板，如果強度不過可能只需要增加2mm就可以了！

這臺設備最終還是用的殼程高壓常規的管板和殼體的連接結構！

分析殼程壓力較高時撓性管板的心路歷程1
