疑問

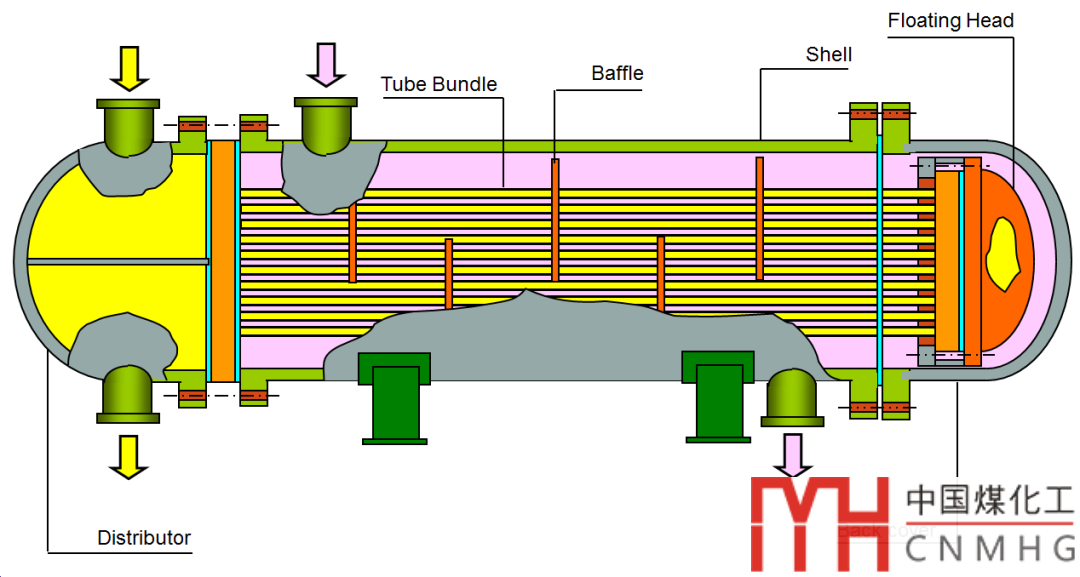

BES型的浮頭換熱器應用比較多，很多朋友有這樣一個疑問：

浮頭換熱器的兩管板，固定和浮動端，是一樣厚嗎？

浮頭換熱器的固定管板和浮動管板外徑相差不小，按理來說兩者的邊界條件是不一樣的，所以厚度也應該不同。

說的很有道理：從數學上講，兩個模型和邊界條件不同，怎么用一樣的厚度呢，能不能再多計算一下，把其中一塊，更薄一點呢？

我們先看規范怎么講。

規范規定

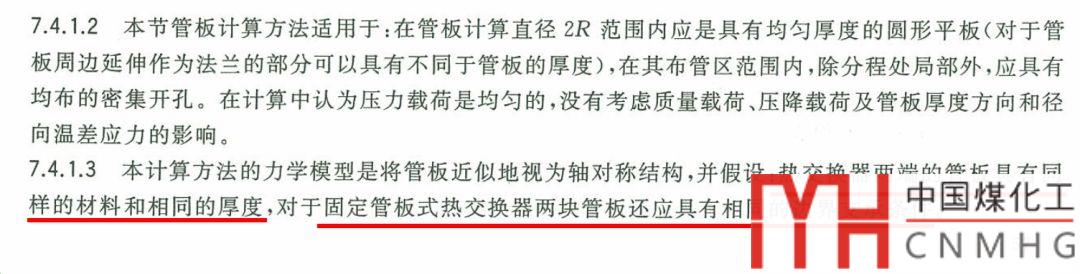

GB/T 151-2014 7.4.1.3：

在管板計算中，規定假設兩端管板應具有相同的材料和厚度。

浮頭的固定端和浮動端管板也屬于其中，所以按GB151，應該取一樣的厚度。

也有朋友會問，這條也沒有明確是浮頭管板啊，并且只是假設，而不是真實就是這樣，浮頭管板真實樣子就是兩塊管板直徑不同，說服力不夠啊。

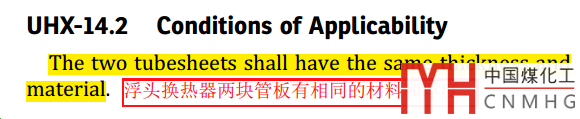

ASMEVIII I-2019 UHX-14.2

在UHX-14，浮頭管板的計算中，第14.2條規定的更明確：

TEMA 2019TABLE A.1.3.1

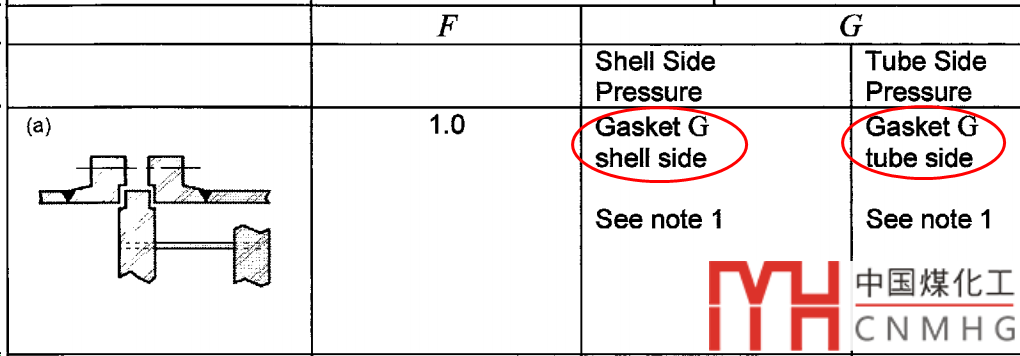

計算管板時，用的邊界條件，管板直徑G的取值，在TEMA中有如下規定。

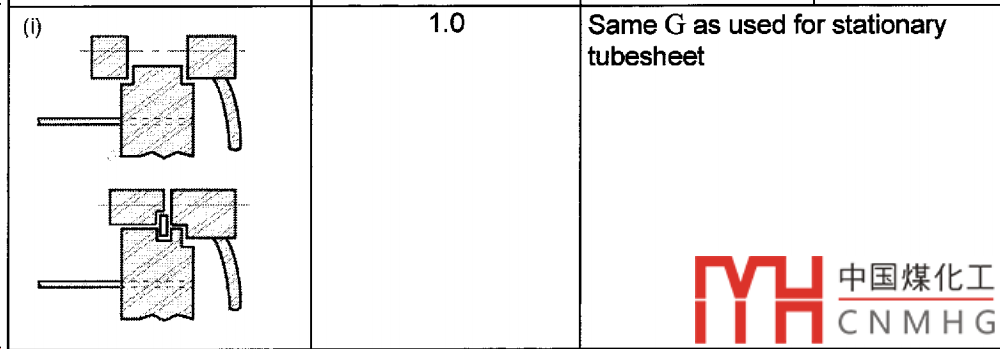

固定端G取墊片處的圓直徑。

浮動端的G，不是取的浮動端墊片的有效直徑，而是取固定端的直徑。

總結

從規范的規定來看，其要求都是一樣的：

1. 兩塊管板一樣厚

2. 浮頭管板的計算，均是計算固定端的管板厚度，然后取浮動端的厚度等于固定端管板厚度。

在數學中，將方程解的明明白白，應力值是多少清清楚楚。

在工程中，很多時候采用保守的方法來計算，并不一定需要得到精確結果。

估算的準不準，需要工程師對總體方向有把握，對于什么是保守的，什么是冒進的，一定要有個清晰的認識，才能迅速?zèng)Q斷，哪種才是合適的。因?yàn)橛袝r(shí)候看上去保守的行為，并不保守。

這種能力需要大量的經驗，練習，對比，積累，驗證。

共勉！
