摘要：圖紙上的文字經常需要修改，CAD中雙擊文字就可以編輯。看似簡單，實際為了讓用戶使用更方便，功能一直在不斷改進。早期版本雙擊文字后會彈出一個對話框，在對話框中文字顯示位置和效果和最終效果不完全相同。后來的版本雙擊文字后，文字的位置、大小都不會變化，修改文字所見及所得，但如果文字過小或傾斜，編輯時可自動放大或旋轉，方便編輯。

• 修改文字內容

不管是單行文字還是多行文字，雙擊文字均可進入編輯狀態。對于單行文字，進入編輯狀態后，僅能修改文字內容，如下圖。

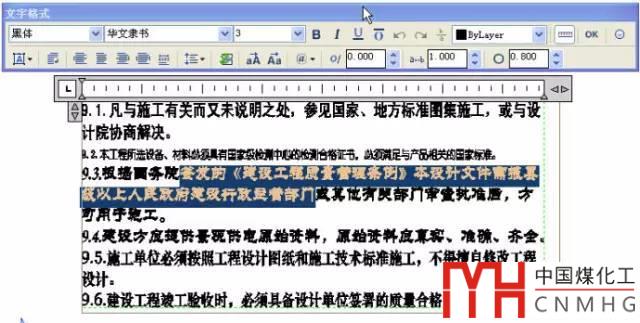

對于多行文字，進入編輯狀態后，除了可以修改文字內容，還可以進行段落對齊、設置字間距、添加下劃線等多種高級文字排版，如下圖。

• 修改文字高度、角度和樣式

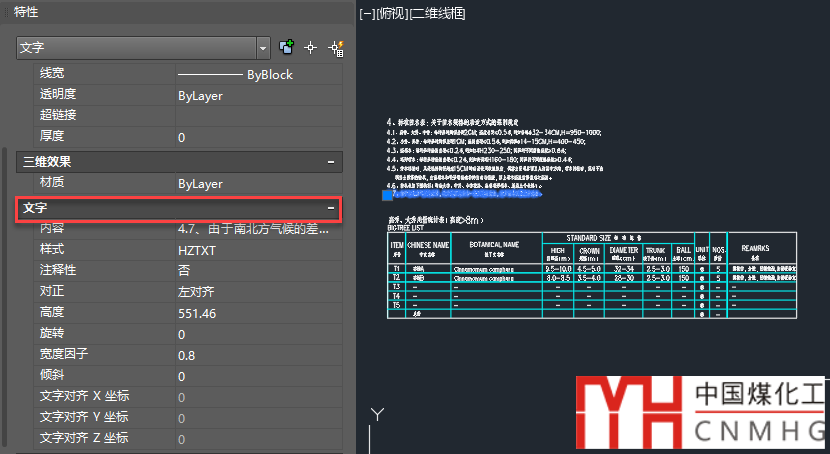

選中文字（單行或多行文字），在特性面板（CTRL+1）的“文字”欄可查看和修改文字高度、角度和樣式，如下圖所示。

• 修改文字的字體

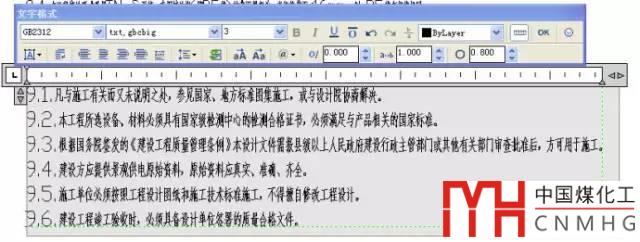

通常我們通過修改文字樣式或切換文字樣式來修改文字的字體。在多行文字編輯器里可以設置字體，而且同一個多行文字對象中不同文字可以設置為不同字體，如下圖所示。

果沒有特殊需要，建議不要這么操作，因?yàn)槎嘈形淖志庉嬈髦性O(shè)置字體后，我們無法通過文字樣式、格式刷等等常用的工具再去進行字體調整。

總結：

如果只是簡單編輯文字內容，操作非常簡單，幾乎沒有什么可講的。但文字是CAD使用中遇到問題最多的，其中最重要的一點就是文字樣式和字體的設置必須要弄清楚。為了編輯方便，要規范使用文字樣式和字體。
