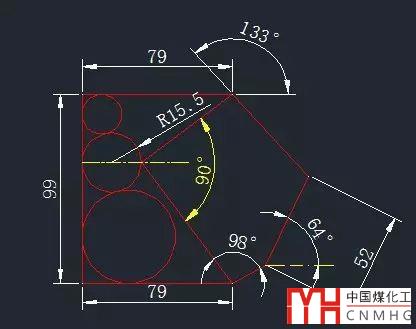

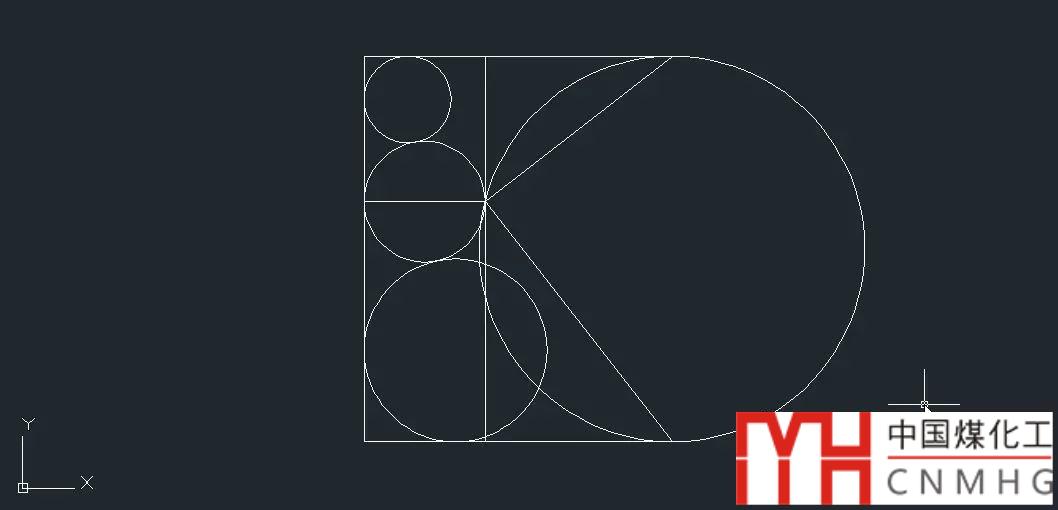

網上有人問下面這張圖怎么畫，研究了一下畫法，再這里簡單寫一下，希望對其他人也有幫助。


這張圖鐘79和99這些水平豎直的線沒有難度，這張圖左右各有一個難點，左側是如何確定圓的位置，右側是如何確定長度52線的位置。左側的難點考的是幾何知識，我在上圖中特意將90度改成了黃色，這是其中的關鍵點，初中幾何中應該就學過，直角三角形的三個點都應該在以斜邊為直徑的圓上，只需要以兩條79線的右側端點為直徑畫圓，然后將99的線偏移15.5X2，可以找出半徑15.5圓的位置，左邊的難點就迎刃而解了。右邊的問題我們則需要利用CAD的偏移命令，簡單繪制一條輔助線就可以完成，下面就將操作步驟簡單說一下。
1、輸入L，按回車或空格鍵（后面只寫回車），調用直線命令，在屏幕上單擊確定第一點（如果想規范一些，可以輸入0,0，將第一點定位在原點），按F8打開正交，光標向左側移動，輸入79，回車，向上移動光標，輸入99，回車，再向右移動，輸入79，回車，再回車結束直線命令，如下圖所示。

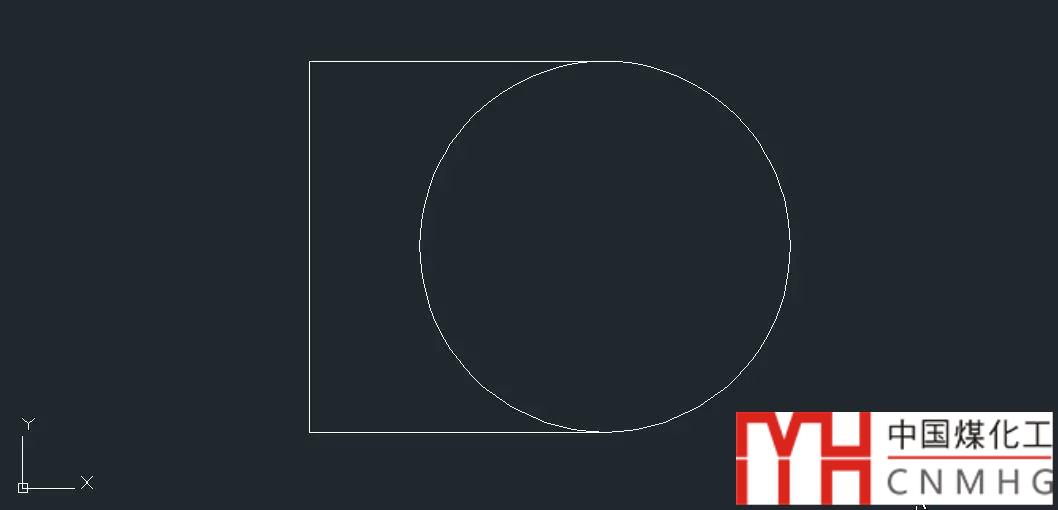

2、在菜單或工具欄選擇兩點畫圓，然后分別捕捉兩條水平線的右側端點畫圓，如下圖所示。


3、輸入O(OFFSET)命令，回車，執行偏移命令，輸入31，回車，將偏移距離設置成圓的直徑15.5X2，單擊選擇豎線，在右側單擊，將豎線像右側偏移31，如下圖所示。


偏移線與圓兩個交點，上面的交點就應該是圓所在的位置。

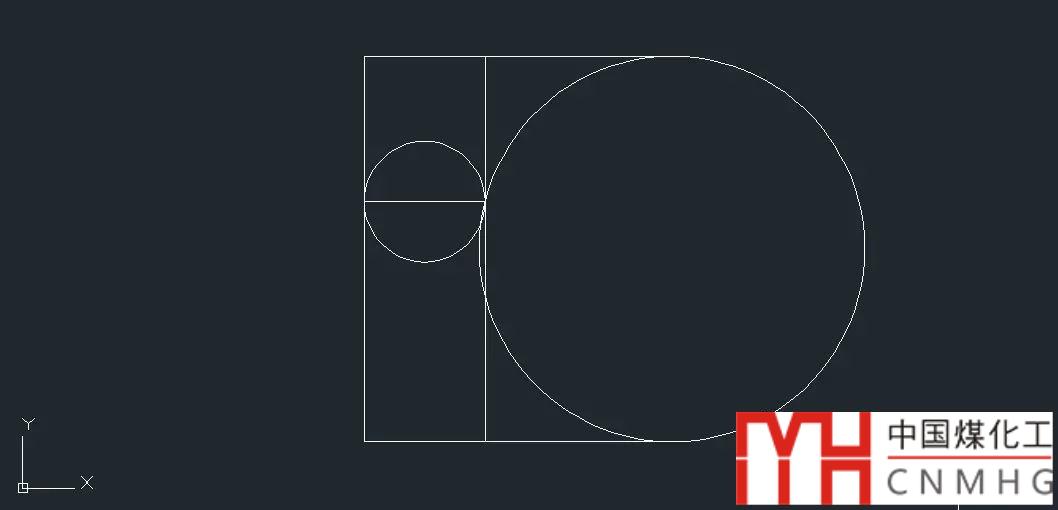

4、捕捉圓和豎線的交點，畫一條水平的直線，保證與左側的豎線相交即可。使用2點畫圓，分辨捕捉水平線與兩條豎線的交點畫圓，如下圖所示。

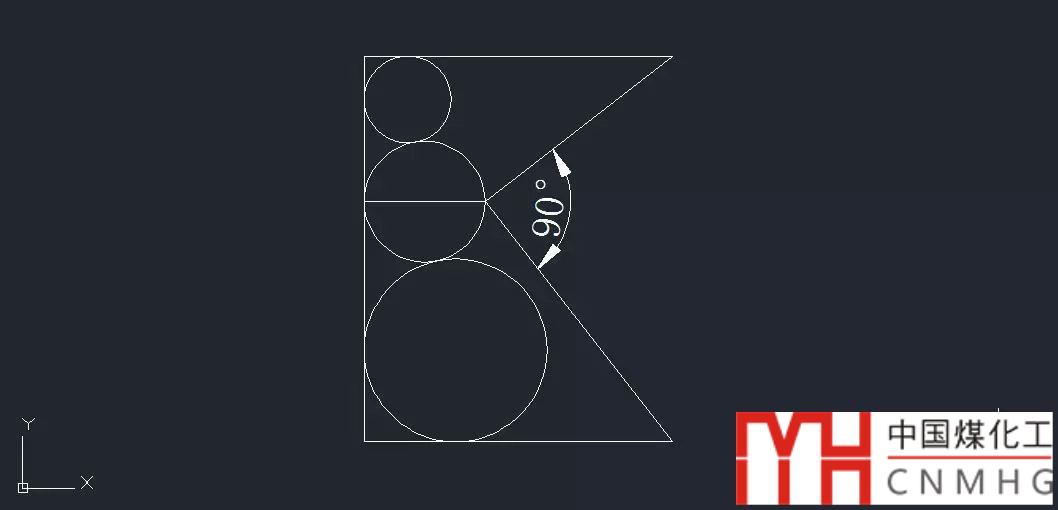

5、從菜單或工具面板中選擇相切相切相切的方式畫出上下兩個圓，連接橫線右側端點和圓的交點，左邊的圖形就基本完成了，如下圖所示。

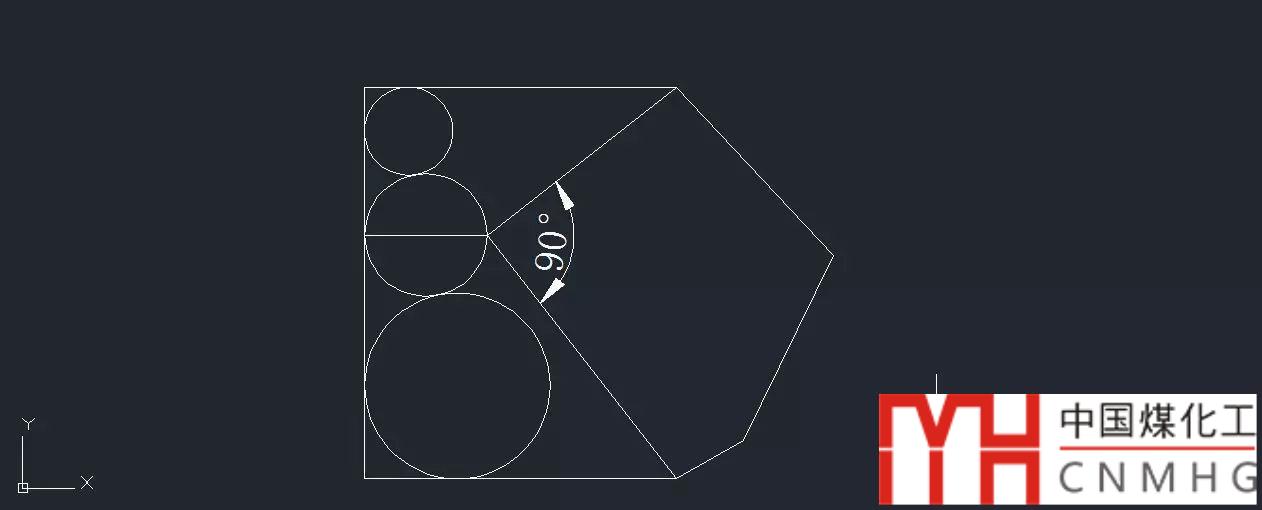

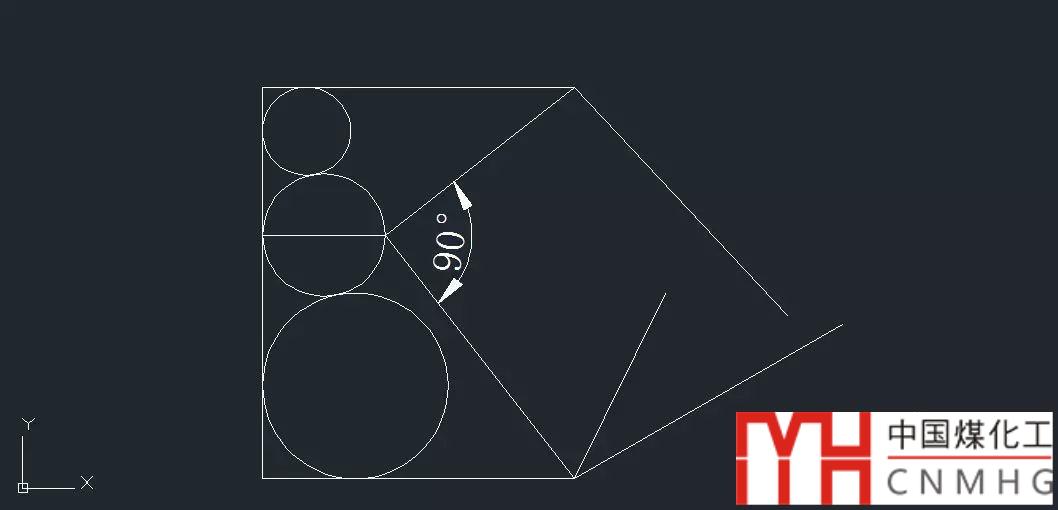

6、刪除作為輔助線的圓和豎線，標注一下角度，看看是否是90度，如下圖所示。

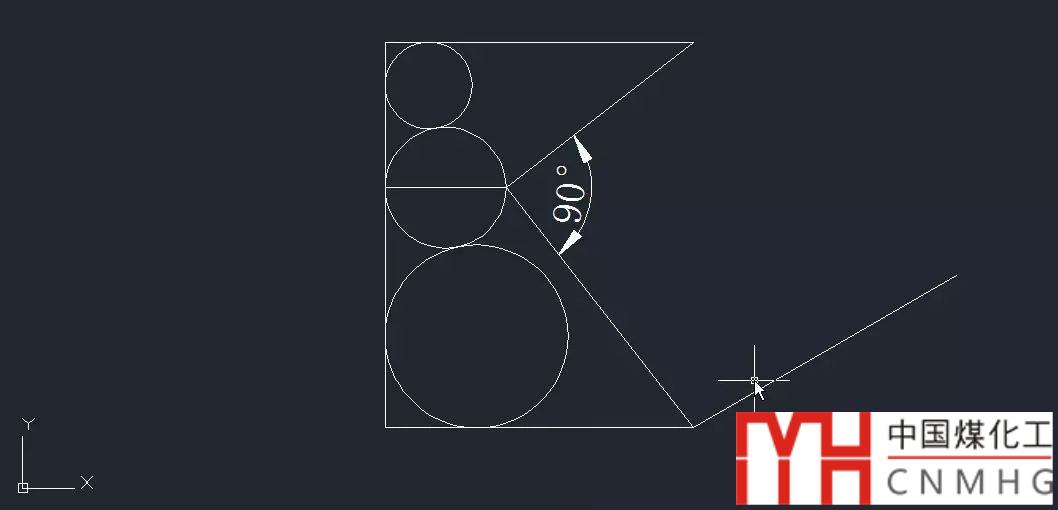

7、輸入RO（ROTATE），回車，調用旋轉命令，選擇下方的斜線，回車，捕捉下方端點為基點，輸入C，回車，在旋轉的同時復制線條，輸入-98，回車，如下圖所示。

8、用相同的方法旋轉復制上面的水平線，旋轉角度設置為133，以底部橫線右側端點為起點，端點輸入@52<64，先把52的線畫好，如下圖所示。


現在關鍵是怎么移動這條52的線，才能到達正確的位置，這里我們還需要利用偏移O命令的通過T參數，下面我們看看。

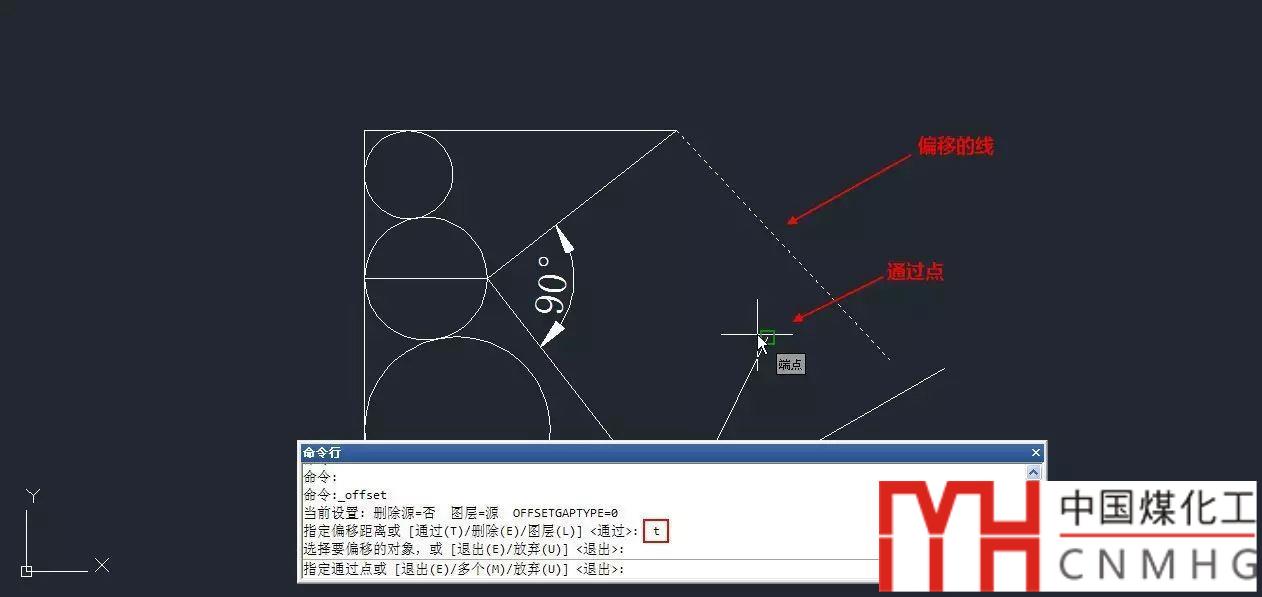

9、輸入O，回車，輸入T，回車，選擇旋轉角度133度的線，通過點捕捉長度52線的上方的端點，如下圖所示。


10、輸入EX（EXTEND），回車，執行延伸命令，回車，選擇所有對象作為邊界，單擊偏移前后的兩條線，讓他們與下面的斜線相交，如下圖所示。

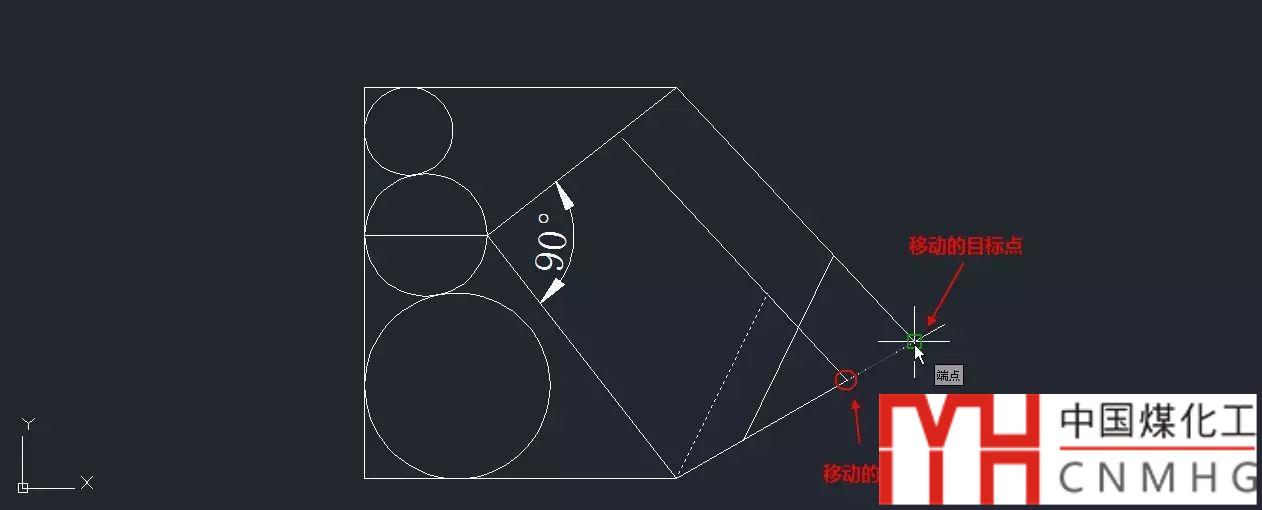

11、選擇長度52的線，輸入M命令，回車，執行移動命令，基點和第二點分別捕捉133度斜線與下方斜線的交點，這樣就保證長52的線的兩個端點分別位于兩條斜線上，正式我們需要的準確位置，如下圖所示。


12、將輔助線刪除，然后輸入TR命令，回車，回車，將多余的部分修剪掉，就得到了最終圖形，如下圖所示。


剩下的標注就不在講解了。

小結
這張圖考察了一個比較基礎的幾何知識，如果不找到90度這個突破點，這張圖確實無從下手，此外，結合這張圖形的繪制我們可以學習畫圓的兩種方式、旋轉時復制的操作，以及偏移設置距離或通過點的操作，熟悉這些基本命令的各項參數，也可以有效提高繪圖效率。
