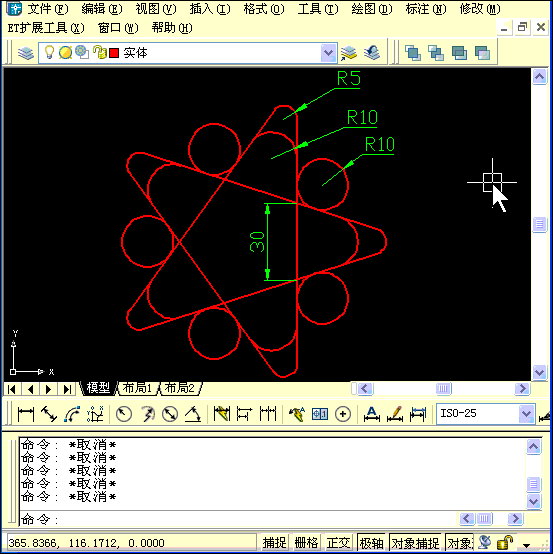

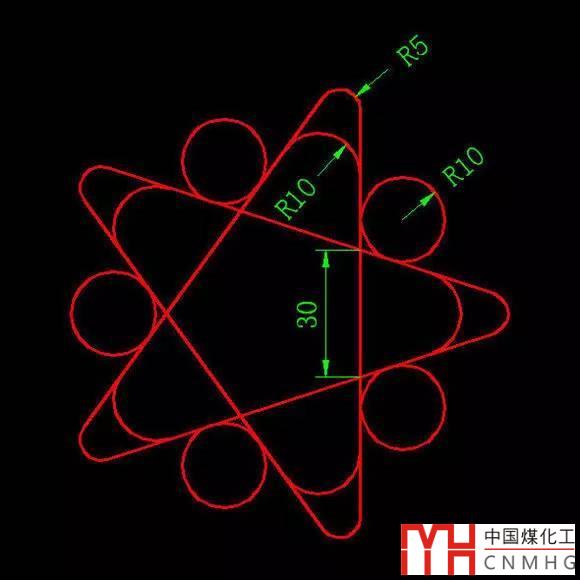

這張圖看著好熱鬧啊，仔細研究一下的話也不難。常規的思路是畫一個30邊長的正五邊形，然后延伸各條線變成五角星，然后用圓角F命令來畫5和10的圓角，外面的圓用相切相切半徑來畫圓。
我們來看看視頻中是怎么操作的。

初學者注意看命令行提示。在上面的視頻中給我們介紹了圓角的一個重要特性，在進行圓角的時候可以自動延伸和修剪，因此不相交的線或交叉的線都可以直接進行圓角，因此就省去了我們剛開始設想的延伸操作。
還有需要注意的是，多邊形作為一段封閉的多段線，如果不炸開，是沒法延伸的。雖然不炸開可以倒圓角，但兩條線中間的那條邊就消失了，所以在倒圓角前必須要炸開。
另外那5個圓在演示中是一個個畫的，并沒有畫完一個后去陣列，是因?yàn)橐谊嚵械闹行狞c(diǎn)可以畫兩條多邊形的對角線或畫一個內切圓，陣列完還需要?jiǎng)h除輔助線，可能跟連續畫5個圓時間差不多。這個可以根據自己的喜好來選擇如何操作。

以上技巧適合于AutoCAD、浩辰CAD等通用的CAD軟件。
