經常有人問標注樣式應該怎么設置，之所以有人這么問是因?yàn)闃?biāo)注樣式的參數太多了，不僅初學者不知道如何下手，就算是CAD高手也不一定了解標注樣式每個參數的作用，也正是因?yàn)槿绱?，雖然之前發過很多篇介紹標注的文章，但每篇文章只是介紹一兩個點或參數，并沒有系統介紹如何設置標注樣式，這些文章只能幫助一些遇到問題的人，并不能告訴初學者應該怎么設置標注樣式。

既然有這么多人問，那我就將設置標注樣式的基本操作步驟給大家介紹一下，希望能讓初學者對標注有一個初步的了解，高手們也可以看看我講解的步驟跟大家平時的設置方法有什么不同。

一、首先了解行業或單位對標注的要求

首先圖紙及標注是有國標的，在國家標準中規定了對尺寸標注的基本要求，各行業又有相應的規范。在定義標注樣式前，我們首先要了解相應的標準和規范，不能隨意來定標注的尺寸。

標注通常由尺寸線、尺寸界限、箭頭、文字組成，下面是我從網上找到的一份標準，要求如下：

尺寸界線:尺寸界線為細實線，并應由輪廓線、軸線或?qū)ΨQ中心線處引出，也可用這些線代替。

尺寸線:尺寸線為細實線，一端或兩端帶有終端（箭頭或斜線）符號。尺寸線不能用其它圖線代替，也不得與其它圖線重合或畫在其延長線上。標注線性尺寸時尺寸線必須與所標注線段平行。

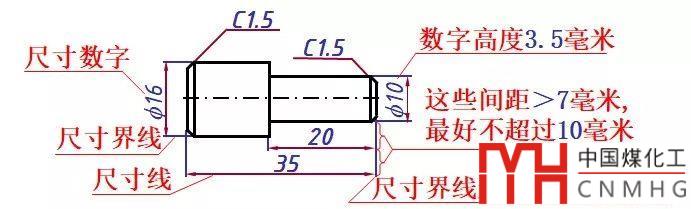

尺寸數字：一般應注在尺寸線的上方，也可注在尺寸線的中斷處。尺寸數字應按國標要求書寫，并且水平方向字頭向上，垂直方向字頭向左，字高3.5mm，如下圖所示。

這里重點要知道的其中幾個尺寸，基線間距7-10mm,尺寸界限超出尺寸線2-3mm, 字高2.5-3.5mm，我們就可以開始定義標注樣式了。

---提示：下面是廣告，不是本文圖片！---

二、定義一個基礎的標注樣式

找到比較明確的對標注各元素尺寸的要求后，可以按照標準先設置一個1:1的基礎標注樣式。要想省點事，新建文件的時候必須選擇正確的樣板文件，因?yàn)椴煌瑯影逦募凶詭У臉?biāo)注樣式是不同的。新建文件的時候如果選擇acadiso.dwt(公制)的樣板文件，文件中會自帶一個ISO-25的標注樣式，這個是國際標準的字高為2.5的一個標注樣式，以這個樣式為基礎來創建新的標注樣式，如果參數滿足要求我們就可以不必調整了。

創建標注樣式的基本步驟如下：

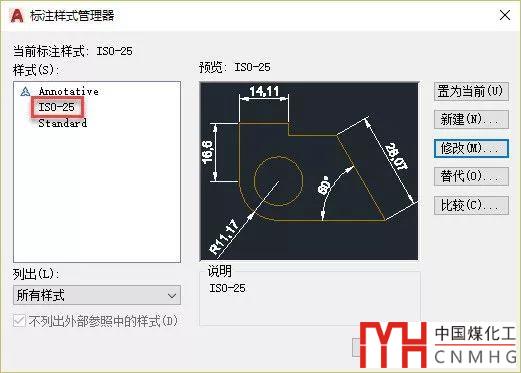

1、輸入D，回車，打開標注樣式對話框，如下圖所示。

這里提供了三種標注樣式，Standard是英制的標注，ISO-25是公制的標注樣式，如果對標注沒有嚴格的要求的話，我們可以直接使用這些標注樣式。

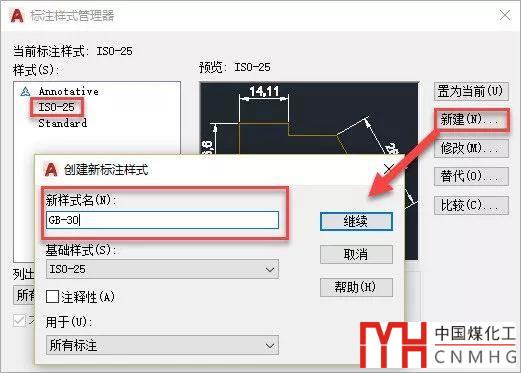

2、選擇ISO-25后單擊新建，這樣就可以ISO-25為基礎創建一個新標注樣式，我們可以自己定義一個名字，比如我們要設置一個字高為3的標注樣式，可以將名字設置為GB-30，如下圖所示。

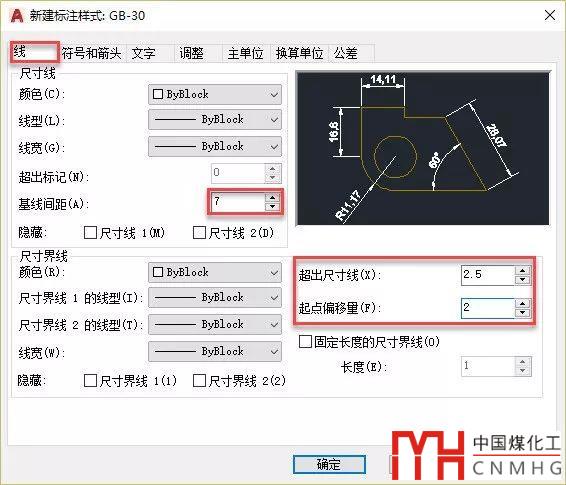

3、單擊繼續按鈕，進入新建標注樣式對話框，首先顯示的是“尺寸線”選項卡，分別根據標準設置基線間距、起點偏移和超出尺寸界限的數值，如下圖所示。

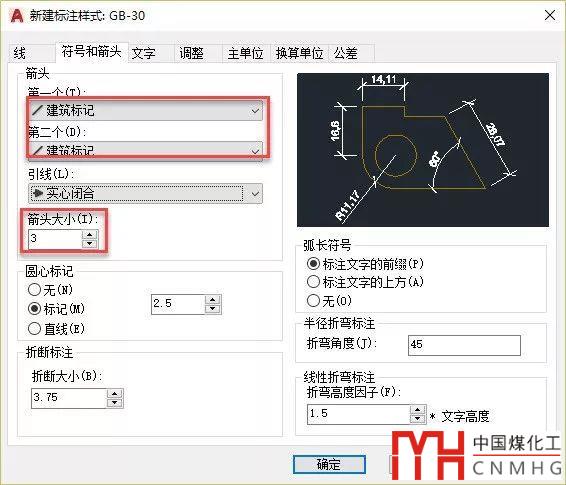

4、切換到符號和箭頭選項卡，選擇箭頭的樣式，設置箭頭的尺寸，如下圖所示。

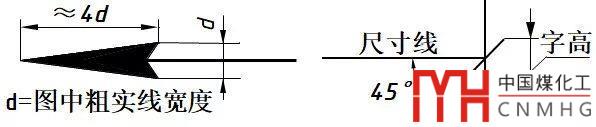

機械圖通常直接用箭頭，建筑使用斜線，國內建筑圖通常使用的是用圖塊定制的粗斜線。

其他符號的設置可以先不管，如果了解相關要求可以直接設置好。

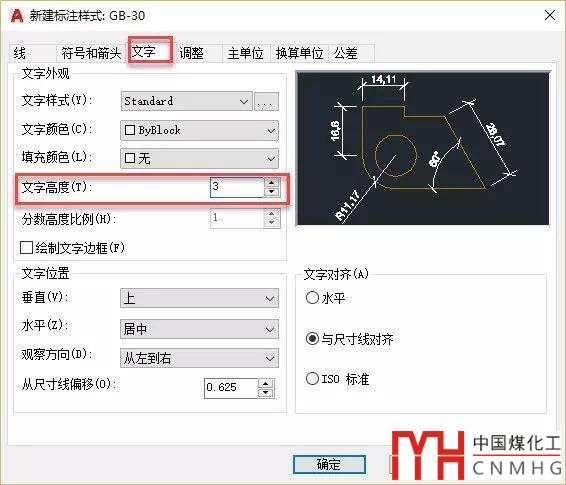

5、切換到文字選項，將字高設置為3，如下圖所示。

其實標注樣式中數字的效果是受文字樣式控制的，所以還需要先設置好標注使用的文字樣式，這里就不再重復介紹了。

CAD的文字樣式應該如何設置？

每日一貼——CAD設置和使用文字樣式需要注意的問題？

這樣一個基礎的標注樣式就算定義好了，單擊確定按鈕退出新建標注樣式對話框和標注樣式對話框即可。

標注樣式雖然有上百個參數，但需要設置其實就是幾個重要的標準參數。即使標注參數設置有什么問題也沒關系，以后有什么參數要補充和修改可以隨時輸入D打開標注樣式對話框。

三、定義其他比例的標注樣式

設置好一個基礎的標注樣式后，不同比例圖紙中使用的標注樣式就簡單了，我們不需要再將每個參數都設置一遍，只需要在基礎標注樣式的基礎上設置一個特征比例就好了。

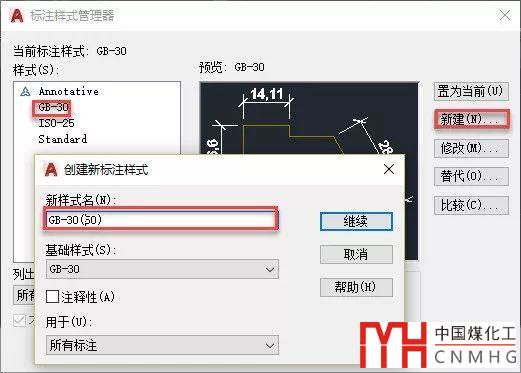

輸入D后回車，在標注樣式管理器中選中創建好的基礎標注樣式，單擊新建按鈕，在名稱中添加上比例值，如下圖所示。

我們可以在原名稱的基礎上加上比例值，寫上50或100，表示這個標注是用在1:50或1:100打印的圖紙上，標注整體尺寸就需要放大50或100倍。

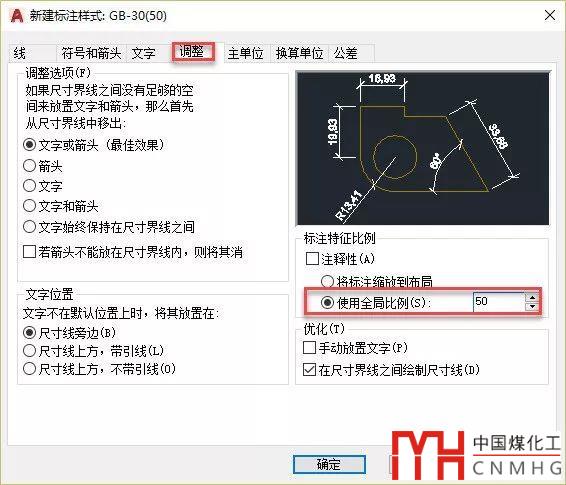

在“新建標注樣式”對話框中切換到“調整”選項卡，將標注特征比例設置為50，然后單擊確定按鈕關閉對話框就設置好了，如下圖所示。

關于標注特征比例中的注釋性和縮放到布局的意義在之前文章中有詳細介紹，如果感興趣可以去看看。

什么是CAD的標注特征比例？應如何設置？

一旦設置好基礎樣式，設置其他比例圖紙的標注樣式就這么簡單。

四、最簡單的方法是從標準圖紙中將標注樣式復制過來

對于初學者來說，如果手頭找不到明確的標注明確的標準，那就找一張別人畫好的標準圖紙，將它的標注通過設計中心，或者直接畫一個標準的標注后復制過來，這樣最省事，也不容易出錯，但前提是你找到的是一張符合規范標準的圖紙。如何從設計中心復制請參看下面的文章。

如何將其他圖紙的圖層、標注樣式等數據添加到當前圖中？？

上面介紹創建標注樣式的基本操作，雖說標注有上百個參數，但只要能找到一個相對標準的基礎標注樣式，創建新的標注樣式并不困難。之前發布過大量關于標注參數講解的文章，可以通過菜單訪問：使用技巧>文字標注填充>標注>.....
