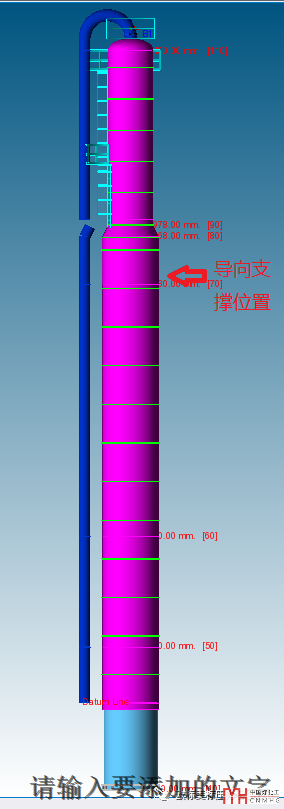

2018年計算過幾臺國內的帶導向支撐的塔器，最近又在報一個國內項目的特材塔，一個國外的項目的特材塔，都是帶導向支撐的。沒有對比就沒有傷害啊！由于國外項目條件圖不清晰就直接截了PVelite中3D模型圖。

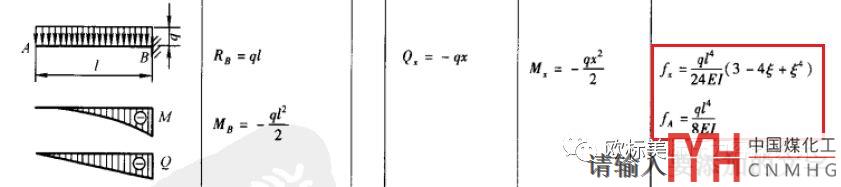

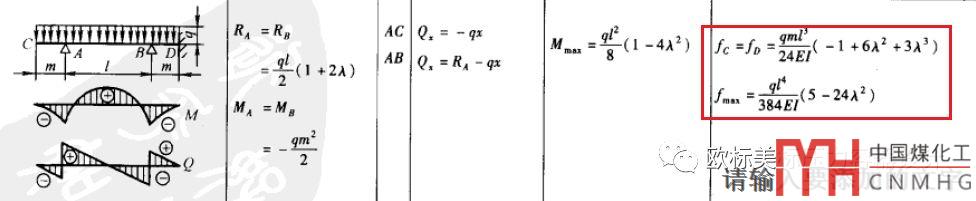

塔器設置導向支撐有兩個作用：降低塔器撓度；控制塔器振幅。合理的設置導向支撐的位置，可以在保證達到要求的效果，且不用提高設備費用的前提下降低結構的費用?？刂茡隙仍谌魏挝恢脤?dǎo)向支撐點都有作用，雖然是常識還是截兩個受均布載荷的梁模型（見下圖）。控制振幅一階振動要在上部，二、三階振動只要不是剛好在和軸線交點附近都有作用。

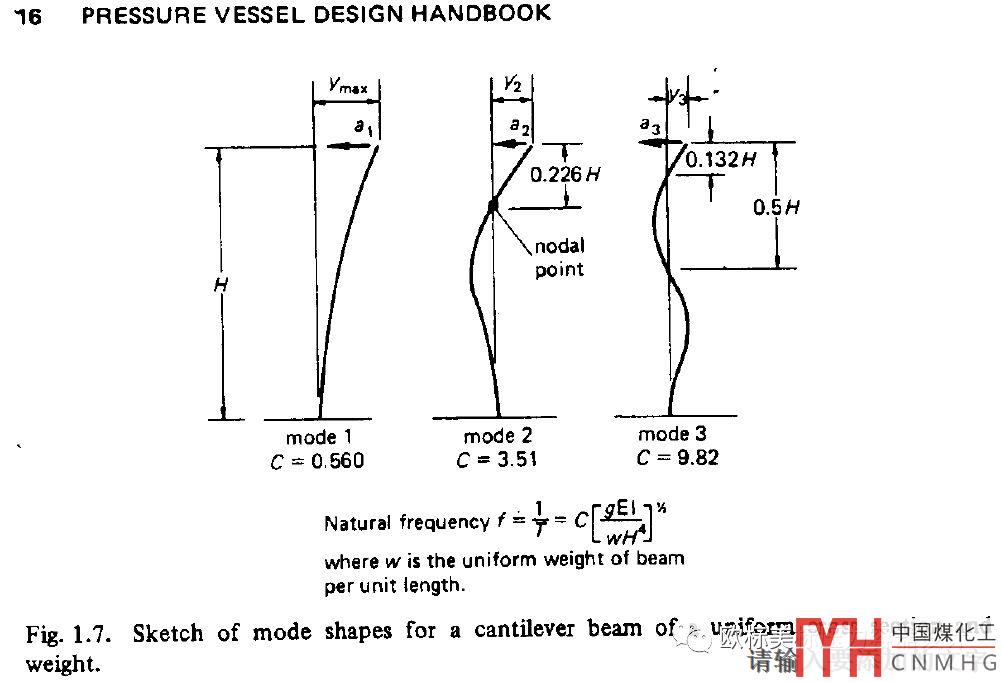

實際上高塔的一階，二階，三階陣型在塔器標準上也是有的，只是沒有距離標出所以截了老外參考書上圖。

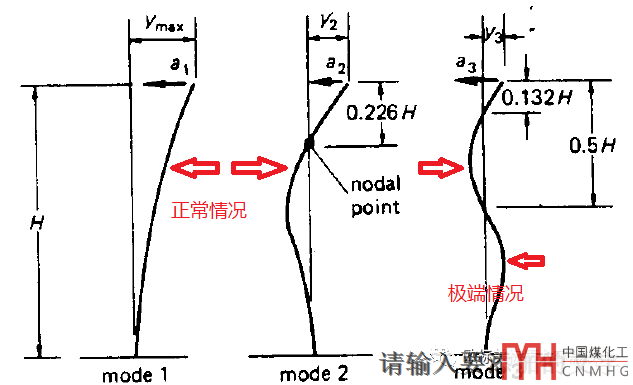

國內設置導向支撐數量和位置的想法，個人猜測見下圖

設置幾個導向支撐點，首先通過塔器的計算確定塔器一共會發生幾階共振。

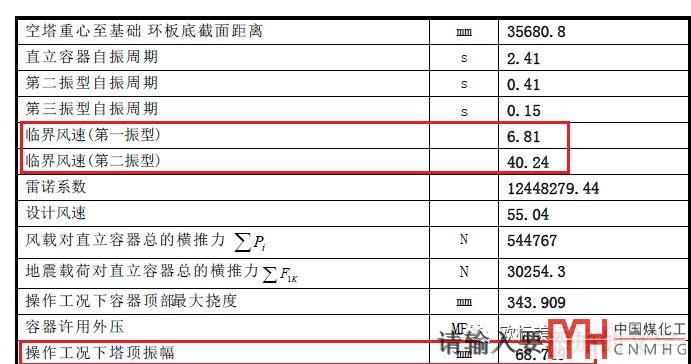

SW6計算書（鋼）

（此臺設備70多米高，高徑比大于20.發生三階振動需要的風速為：Vc3=6.81×2.41/0.15=109.4m/s，所以不可能發生三階振動。）

PVelite計算書（特材）

（二階風速已經很大了，三階根本就不用去算了；中美風速的問題在風載荷和吐槽分析標準中都寫過了，不在重復）

塔體的撓度控制的非常小嗎，從工藝操作的角度來說是越小越好但工藝計算有余量，撓度小壁厚太厚性價比太差。工藝操作和實際設計結合的角度控制在1/200就差不多了，高塔要出好的產品那么設置了導向支撐控制在1/500或者在退一步控制在1/1000是不是可以了！

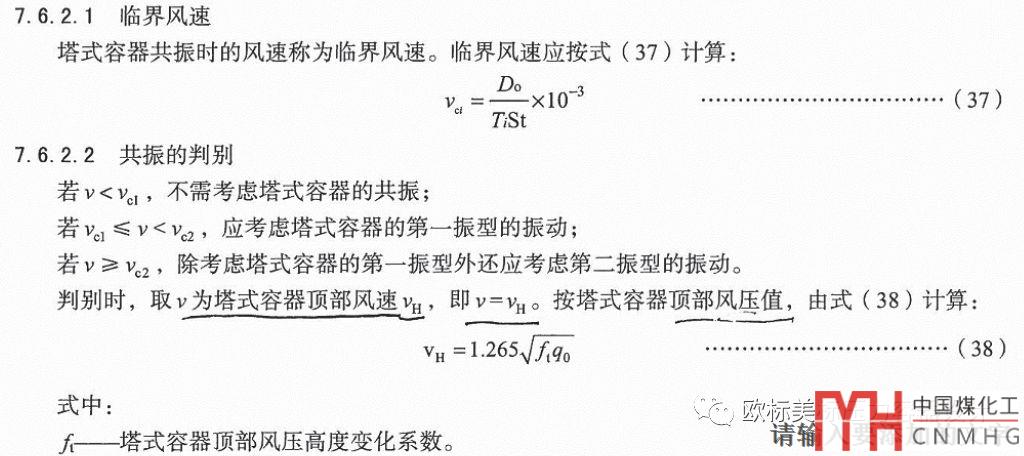

三階風速的計算和導向支撐的設置理由見塔器標準中的截圖。如果只發生一階和二階共振那么設置一個標高導向支撐即可，即使要求非常高，高徑比非常大且材料很貴在兩個標高設置導向支撐即可。退一萬步說即使是可能發生三階共振正常也只需要在兩個標高設置導向支撐?？粗鴩?guó)內做的設計，設置了三個導向支撐點就感覺很蛋疼。設置那么多層導向支撐，結構框架要做多高多結實哦！要多花多少錢哦?。?！我一制造廠的瞎操這心，哎！

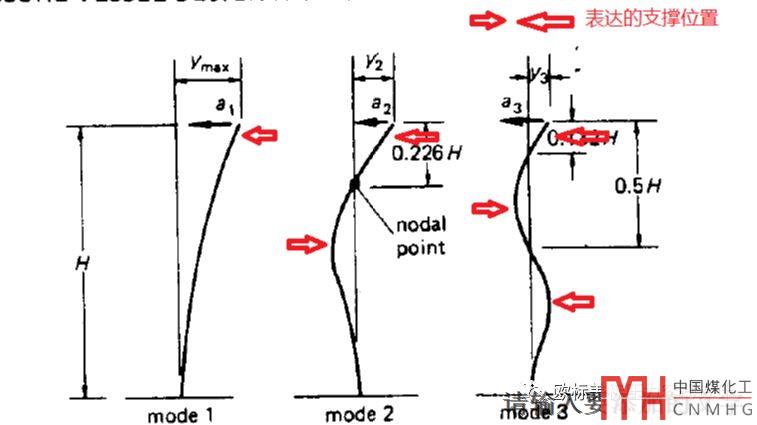

設置位置個人建議

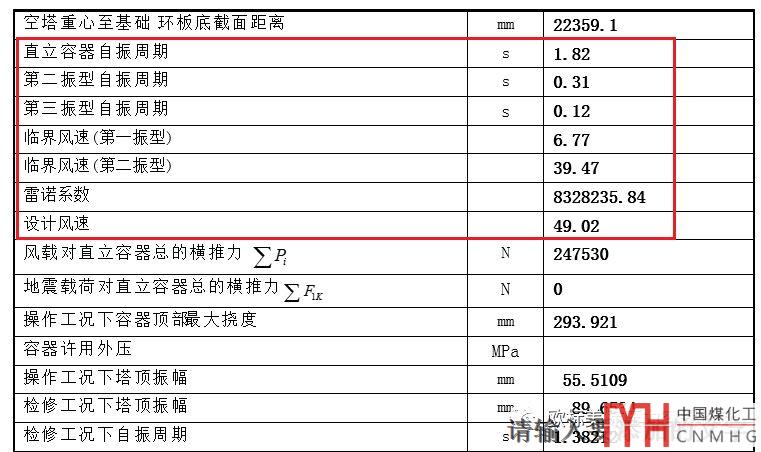

我們?cè)賮?lái)看看SW6計算的高徑比大于20，高度大于30m的特材塔（密度比鋼材低），是否會發生三階陣型。發生三階陣型需要多大的風速。見下圖的計算書

三階臨界風速為Vc3=39.47x0.31/0.12=101.96m/s，對應風壓為6496pa 所以也絕不會發生三階振動。

就吐槽這么多吧，各位看官覺得我胡說八道的有道理沒！

接下來會寫些相關內容，下周回老家過春節，預計春節后發

1）關于用基本力學知識和SW6軟件粗獷計算帶導向支撐的塔器，簡單修改SW6計算書即可。

2）利用基本力學知識在PVelite中怎樣一次搞定帶導向支撐的塔器

3）利用鋼結構軟件STAAD PRO.和SW6軟件相對精確計算塔器各截面應力的主要步驟
