奧氏體相材料（奧氏體不銹鋼，鎳基合金等）的膨脹節校核疲勞即可嗎？不用考慮強度破壞嗎？！

在用SW6等國產軟件計算換熱器的膨脹節時，經常遇到奧氏體相材料的膨脹節，當組合應力大于2倍的屈服時，只要疲勞校核通過就合格了！要確定這個規定是否合理，我們要理清一個問題奧氏體相材料的膨脹節是否會發生強度破壞。在網上查了一下只看到十幾年前有一起把304材料膨脹節的失效判定為強度失效的，還寫了幾篇論文，沒見到破壞圖片也沒仔細看論文內容；不清楚判斷是否準確。在國外標準方面：日本標準和ASME標準中都明確是要評定膨脹節的強度的。不知道國內的專家為啥就一棍子打死覺得奧氏體相材料的膨脹節就不會發生強度破壞！

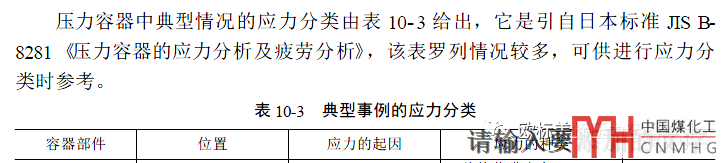

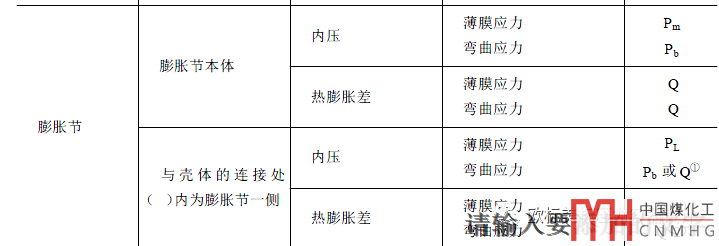

日本標準膨脹節的應力分類

ASME Ⅷ-1膨脹節的工況和應力的規定

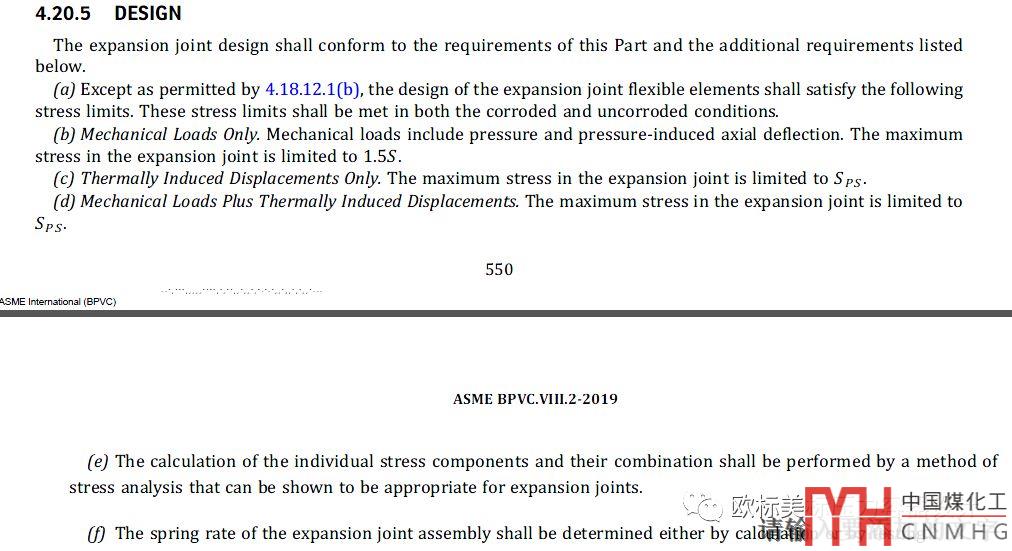

ASME Ⅷ-2膨脹節的規定

注：Sps=max（3S,2Sy）即取3倍許用用力和2倍屈服的大值。注意如果奧氏體相材料經過應變強化，用應變強化后的強度，許用應力再取0.9倍的屈服強度就不合適了！

前二天做了臺BKM換熱器的分析，換熱管是不銹鋼，殼體材料Q345R,膨脹節材料304，由于管程壁溫遠大于殼程壁溫，管殼程變形差接近15mm。在SW6的模擬計算書中膨脹節的組合應力1200多MPa由于意外工況設計次數較少只有100次，疲勞校核合格所以膨脹節計算合格。分析的結果膨脹節最大應力1124MPa，這個值如果按ASME或日本標準進行應力分類評定的話是遠超許用應力的。即使考慮奧氏體相材料的應變強化導致的屈服強度增加還是一樣會超過很多。

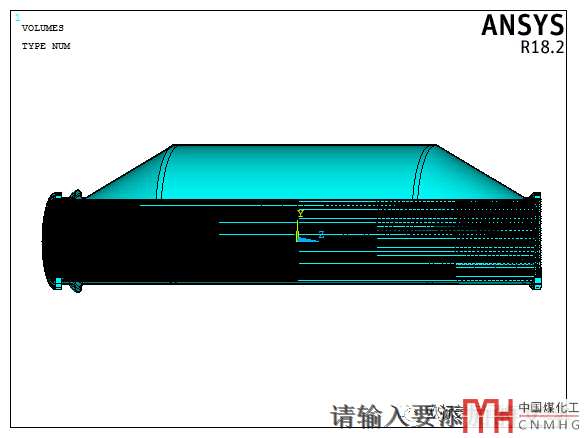

整體模型

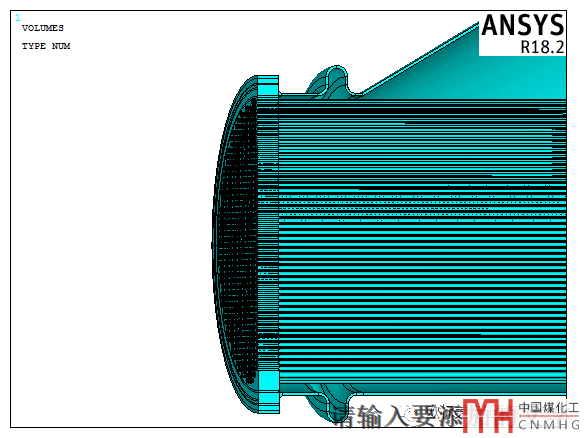

局部模型

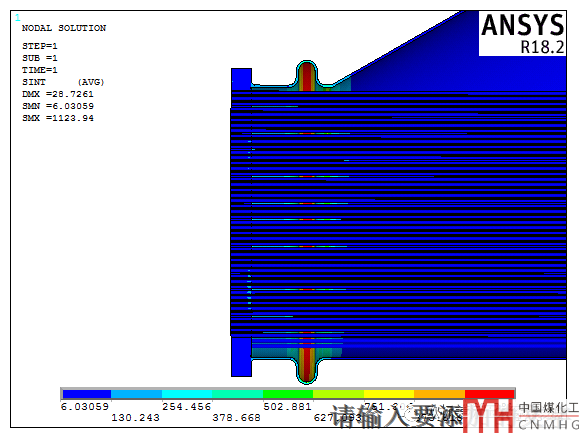

應力分析結果

綜合考慮國內外的標準規定，實際使用膨脹節的破壞形式。我認為在限定條件中要明確給出組合應力大于2倍屈服且小于x倍的屈服才可以疲勞計算合格，證明膨脹節沒有問題。例如我分析的這臺設備的膨脹節最大應力值已經大于6倍的設計溫度下的屈服了！而且看計算結果即使再大一些疲勞計算還是會通過！

不銹鋼材料的常溫實際屈服大概在標準規定值的1.3-1.8倍（小廠生產的材料除外），不銹鋼膨脹節成型的過程會導致材料的屈服強度提高大約再次翻倍。ASME BPVC標準的薄壁膨脹節規定可以取2.3倍標準屈服值。目前國內的不銹鋼材料常溫屈服很高，做非常溫（例如200℃）的性能試驗會發現設計溫度下的屈服就已經不比標準規定高多少了甚至有時都不滿足標準的高溫屈服要求，抗拉強度還會不滿足設計溫度下抗拉強度的規定。綜合考慮國內外的標準和實際情況，個人認為奧氏體相材料的膨脹節的組合應力應控制上限；根據溫度和材料的實際屈服值，上限控制在4-7倍的設計溫度下的屈服強度；一般情況下不建議超過6倍屈服！

上面提到了非常溫的材料的實際屈服問題，順便說一下雙標材料如SA-240 304/304L，常溫力學性能很容易滿足要求。但是高溫時就很有難度了，如果用雙標材料時，設計溫度稍高時建議附加高溫拉伸試驗，提出高溫屈服強度要求。
