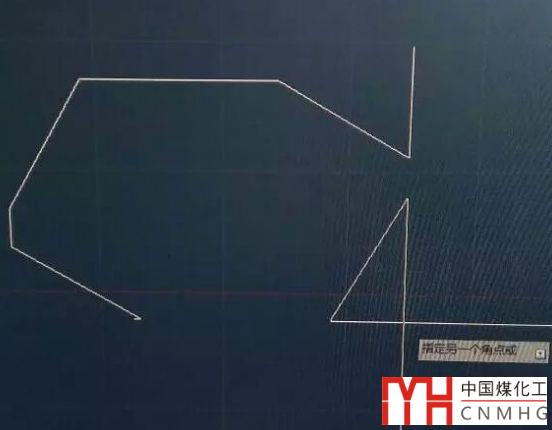

本來認為矩形這樣的命令都沒有講的必要，但有一位朋友問了這樣一個問題：CAD矩形工具拉出來是這樣，怎么弄成矩形？并附上了截圖， 如下圖所示。

剛看到的時候也是一愣，再仔細看了一眼才明白。他只是在修改矩形的參數時設置得不太合理，也有可能就是他自己隨意試參數的時候給改了。

前面在介紹多段線的時候說過矩形也是多段線的一種，但有一些特殊參數，倒角、圓角等參數，今天不妨借這個機會詳細介紹一下矩形的參數。

重現和解決截圖中的問題

我們先來解決這位朋友的問題，看看他的矩形到底為什么會變成這樣。

1、在工具欄單擊矩形按鈕，或者輸入REC命令后回車，執行矩形命令，注意看命令行中顯示的矩形的參數。

2、輸入C，回車，注意看命令行提示，此時讓我們輸入第一個倒角距離，輸入30，回車，命令行提示讓我們輸?shù)诙€(gè)倒角距離，輸入60，回車，如下圖所示。

矩形倒角的參數跟倒角CHAMFER（CHA）命令的距離參數是一樣，第一個距離和第二個距離是矩形頂點分別沿兩條邊縮進的距離，我們畫出矩形就知道怎么回事了。

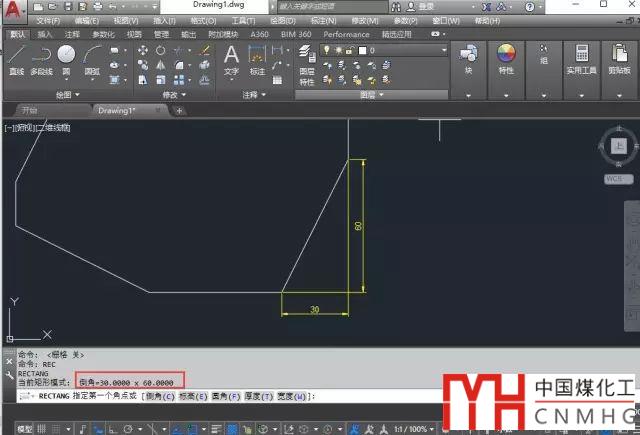

3、設置完倒角后，在圖面上單擊確定矩形的第一個角點，拖動光標，當矩形長寬大于100后我們就可以看到矩形變成了跟上面截圖一樣的形狀，如下圖所示。

4、輸入另一個對角點的坐標為@150，110。如果打開動態輸入，在圖形窗口中輸入的話，可以直接輸入150，110，如果在命令行輸入則需要添加@符號。繪制完成后，直接回車重復矩形命令，我們注意看命令行提示，軟件會告訴我們矩形默認有倒角參數，如下圖所示。

所以我一直在跟初學者說，在學習CAD時要注意看命令行提示，通過命令行我們不僅可以看到命令有哪些參數，還可以看到命令當前的默認參數，如果發現某個命令執行的結果不一樣了，可以看看默認參數是否被改變了。

要解決上面的問題很簡單，就是重新設置倒角C參數，將第一個和第二個距離都設置成0就好了。

矩形的參數

在繪制矩形時，我們可以直接采用默認設置，直接就指定矩形的第一點，也可以設置倒角C、圓角F、標高E、厚度T、寬度W，上面我們結合實例已經介紹了倒角參數，其他的參數都比較簡單，可以通過一張截圖就高度大家。

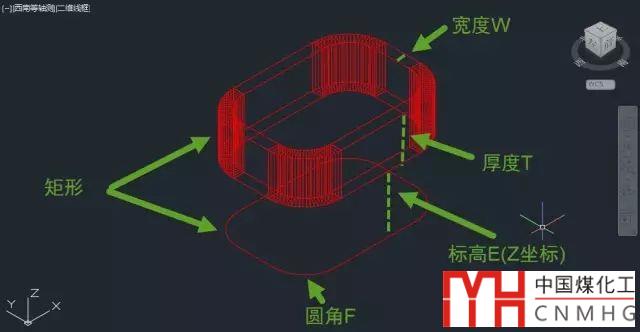

上圖中下面的矩形只設置了圓角參數，上圖的矩形同時設置了圓角、標高、厚度、寬度參數，看上去象一個三維的模型，而且還懸在空中。

一般情況下我們會使用圓角和寬度參數，標高和厚度在有特殊需要的時候才設置。

矩形的繪制方式

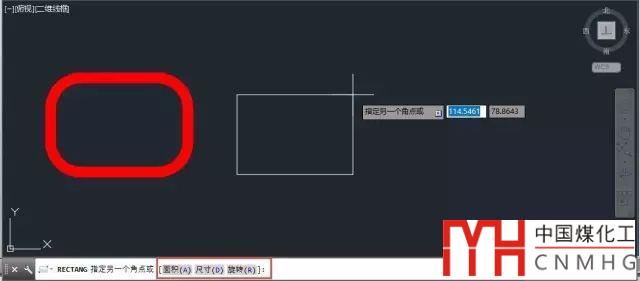

當指定了矩形的第一點后，我們可以看到命令行的參數發生了變化，如下圖所示。

默認選項是指定另一個角點，也就是我們可以直接輸入對角點的坐標或直接再圖面上拾取對角點，也就是通過對角點的坐標來確定矩形的大小。面積A和尺寸D只是提供了另外兩種輸入矩形尺寸的方式。

當已知條件是面積和長寬中的某一個參數時可以使用輸入面積參數A回車后，可以先輸入矩形面積值后回車，然后根據已知條件是長度或?qū)挾容斎胂鄳?yīng)的參數L或W。

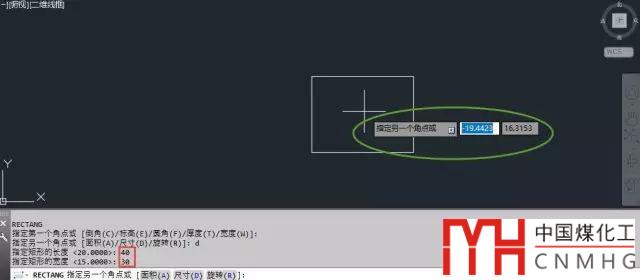

當知道矩形的長寬時可以輸入尺寸D參數，然后根據提示輸入長度和寬度，當設置完長寬尺寸后，矩形繪制并沒有結束，仍會繼續提示讓我們指定另一個角點。繞第一個角點移動光標，可以看到矩形有四種擺放方式，需要再單擊一次才完成矩形繪制，如下圖所示。

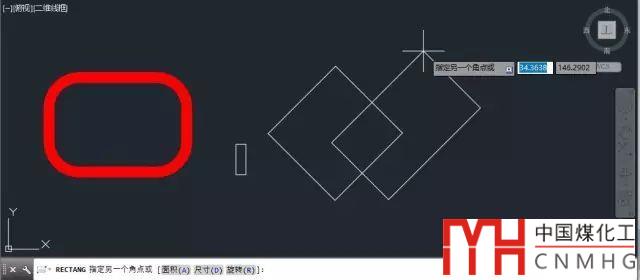

當需要繪制傾斜矩形時，可以輸入R參數后，回車，就可以輸入矩形的旋轉角度。我們需要注意的是：輸入矩形旋轉角度，不要在用輸入相對坐標的方式來確定矩形尺寸了，如果要繪制特定尺寸的矩形就需要用面積A或尺寸D參數了；此外旋轉角度跟倒角一樣，也會記錄，設置旋轉角度后，此角度將會作為下次繪制時的默認角度，如下圖所示。如果需要恢復原始設置，需要重新將旋轉角度設置為0。

如何繪制正方形

正方形是一種長寬相等的特殊矩形，網上有不少人問在CAD中怎么繪制正方形。CAD矩形沒有提供專門繪制正方形的參數，我們可以在輸入另一角點時，輸入@邊長，邊長，或使用尺寸D參數，長寬參數都輸入邊長。我隱約記得早期CAD版本有正方形參數或按住SHIFT鍵可以直接畫正方形，但其實也并沒有方便多少，也懶得去驗證了。

其實用多邊形POL命令可以很簡單地創建出正方形。執行多邊形命令后，默認邊數就是4，回車確認后多邊形默認是指定中心點，這里必須輸入邊界E參數，這樣我們就可以在圖中通過指定底邊的兩個端點來繪制正方形了，如下圖所示。

小結

矩形作為一種特殊的多段線，繪制的操作很簡單，但參數還真不少，充分了解每個參數可能給矩形帶來的變化，可以讓我們更得心應手的使用它。

矩形雖然創建時有尺寸參數，但創建完成后，它就成了一條普通的多段線，可以在特性面板（CTRL+1）中修改他的厚度、寬度、標高等這些多段線的通用參數，但無法再修改圓角、倒角、長寬尺寸等這些參數了。

再次提醒初學者，在使用命令時要注意看命令行提示和參數，而且最好能嘗試一下命令的每個參數。以上技巧使用與AUTOCAD和浩辰CAD等同類CAD軟件。
