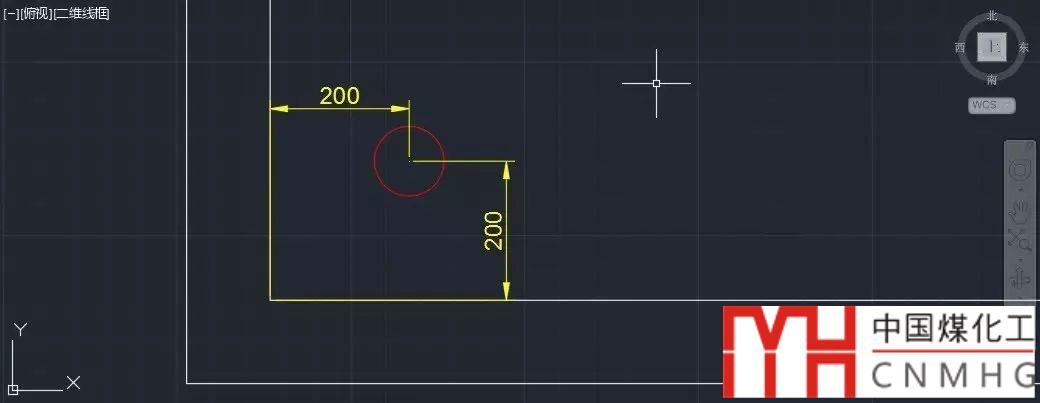

前面的經驗介紹過，CAD可以通過捕捉對話框、工具欄、快捷菜單等方式調用，還可以通過數據簡寫的方式調用，CAD提供的捕捉方式有十余種，但有些方式從對話框、快捷菜單中都找不到，比如追蹤（TRACK），這種方式在一些特殊定位的狀況下非常有用例如我們要繪制給排水圖紙時要在墻角處布置一根立管，也就是距離墻角一定位置畫一個圓，如下圖所示。

以前其實講過，這里再詳細介紹一下。

追蹤TRACK捕捉的操作步驟

在上面的例圖中，我們肯定要用墻角點進行定位，我們有兩種選擇，一是將圓畫在墻角處，然后在執行移動命令，設置墻角點為基點，然后輸入相對坐標@200,200，將圓移動到指定位置，如果用TRACK捕捉的話，我們直接在畫圓的時候就可以完成定位了，下面我們看一下操作。

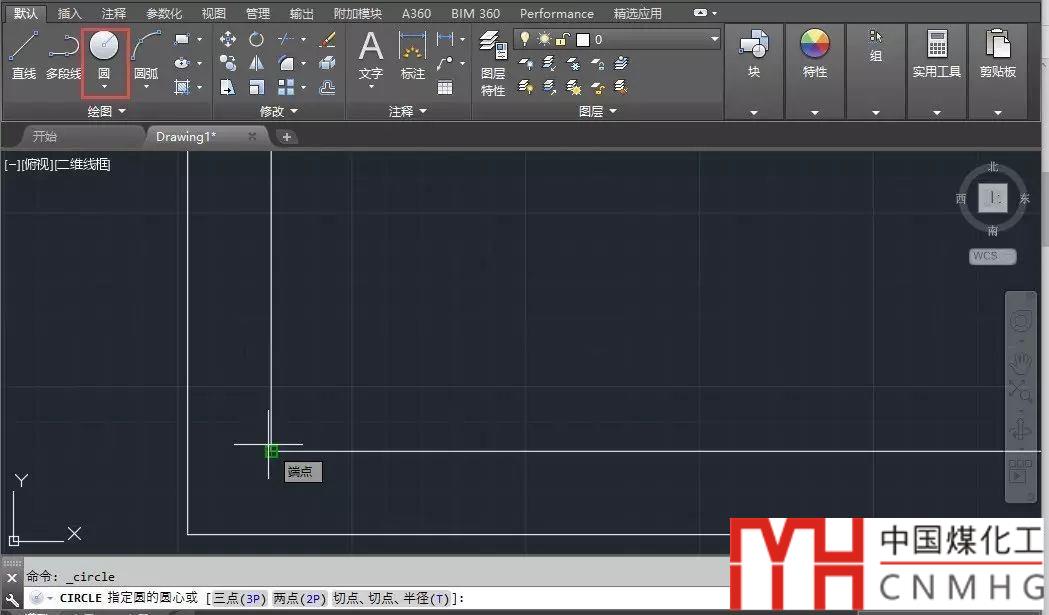

1、輸入C（CIRCLE）或在工具面板中單擊畫圓的按鈕，軟件會提示我們指定圓心或選擇其他方式，如下圖所示。

輸入TRACK或簡寫TK，回車，軟件會提示指定第一追蹤點，如下圖所示。

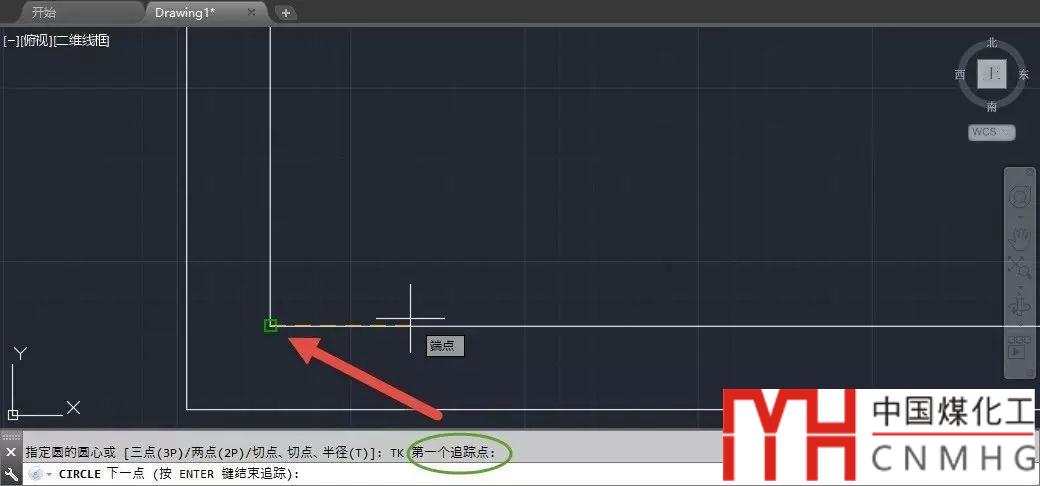

第一追蹤點就是的定位的原始基點，將光標移動到墻角處，出現端點捕捉標記時單擊，將追蹤點定位到墻角處，如下圖所示。

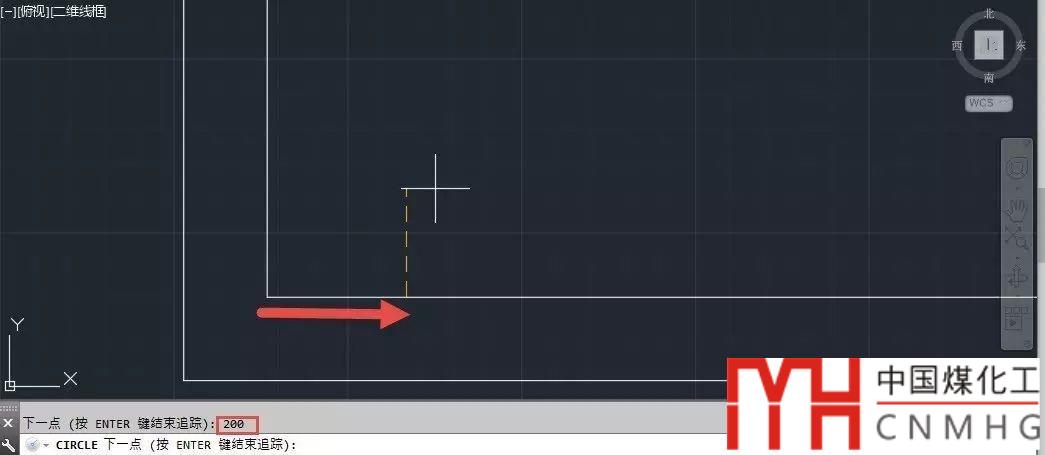

軟件會提示下一點，按F8打開正交，橫向移動光標，輸入200，回車，如下圖所示。

此時跟蹤點已經到了距離墻角橫向距離200的位置，我們移動光標，可以看到出現一條豎線。

向上移動光標，輸入200，將跟蹤點向上移動200，如下圖所示。

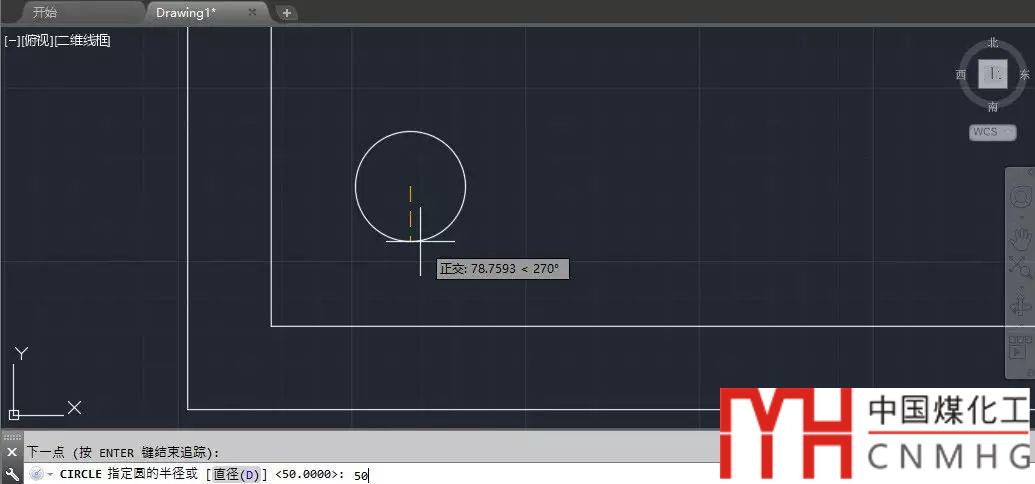

命令仍繼續提示下一點，左右上下拖動光標，我們可以看到從跟蹤點會有一條橫線或豎線連接到光標上，表示我們可以繼續指定方向和距離，繼續定位跟蹤點。但目前的點已經滿足我們的要求，按回車或空格，完成跟蹤的操作，拖動光標，我們可以看到圓心已經準確地定位到了正確的位置，如下圖所示。

輸入圓的半徑，例如50，就完成了圓的繪制

小結

當然這種定位還可以用FROM捕捉自捕捉方式加上輸入相對坐標的方式來實現，但假如有多個偏移值的話，F(xiàn)ROM就無法實現了。

我們?cè)谡莆誄AD界面上常見的繪圖和編輯命令的同時，有必要多了解一些CAD內部隱藏的命令和參數，在一些特殊狀況下，有些小技巧可以讓我們操作效率更高。

注意事項

• 以上技巧適用于支持TK選項的AUTOCAD、浩辰CAD版本
