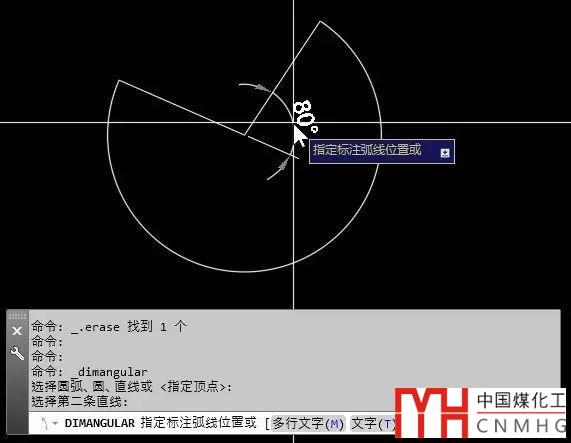

在CAD中我們有時想標注一個大于180的角度，但選擇角度的兩條邊界線后，發現標注會將兩條選定的邊界延伸，標出一個小于180度的角度，如下圖所示。

有不少人為這個問題而困擾，其實這個問題很簡單，只需要調整一下操作步驟。執行角度標注后，注意看命令行提示：

選擇圓弧、圓、直線或 <指定頂點>:

我們在標注角度的時候習慣于選擇組成角度的兩條邊，如果是上面的例圖，有圓弧和角度的邊線，我們有兩種方法來標注出大于180度的角度。

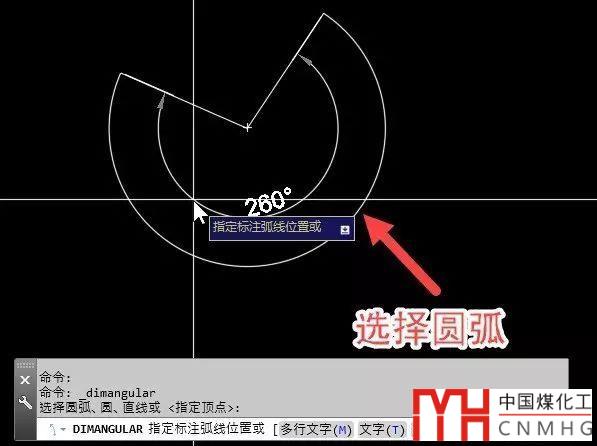

角度標注可以標注圓弧的角度，當選擇圓弧的時候，標注的角度不會進行轉換，如下圖所示。

假如上面的例圖中沒有圓弧，只有組成角度的兩條邊線，我們仍要標注大于180的角度怎么辦？我們再看看命令行提示：選擇圓弧、圓、直線或 <指定頂點>，選擇圓弧、圓、直線是默認的選項，可以直接操作，后面<>里的選項需要按回車或空格后會執行，其他命令中這項參數也是如此。

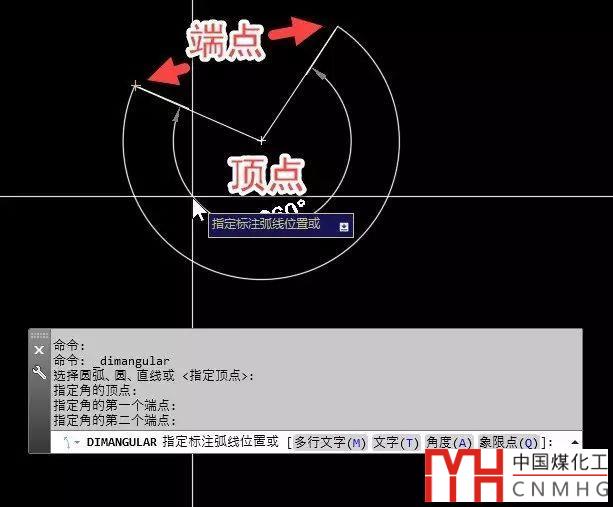

出現上述提示后按空格，軟件會提示我們選擇角度的頂點，選擇頂點后會提示選擇角度的兩個端點，這種操作方式也可以標注出大于180度的角度，如下圖所示。

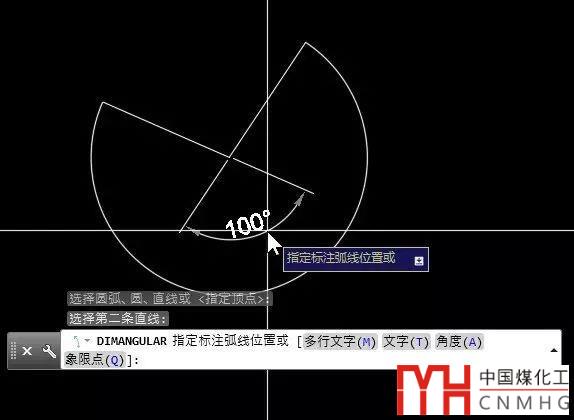

角度標注在選擇兩條邊時，這兩條線將360分成4個象限，可通過移動光標標注不同象限的角度，如下圖所示。

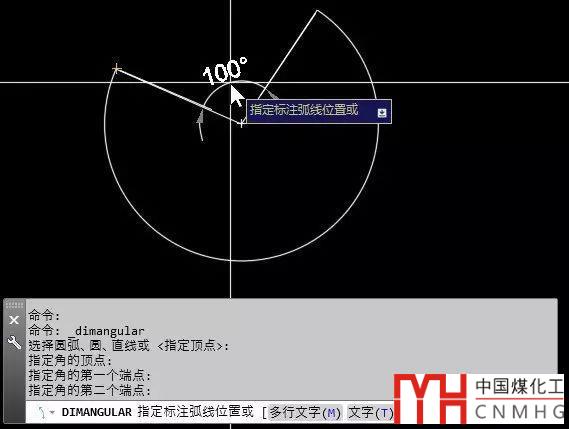

當選擇頂點和兩個端點的時候，只將360度分成2個象限，如下圖所示。

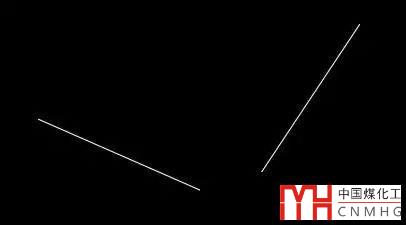

假如要標注角度的兩條線沒有相交，也就是直接選不出頂點，怎么辦？如下圖所示。

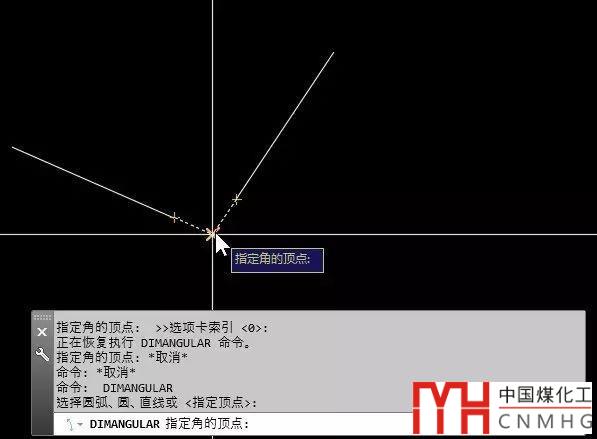

這種方式標注角度時用選擇兩條邊的方式最簡單，但無法標注出大于180度的角度，但這個角度又沒有頂點，想用頂點方式就麻煩一點了，可以打開延伸和交點捕捉，找到兩條直線延伸線的交點，如下圖所示。

有時候一個問題會困擾我們很長時間，最后卻發現答案原來如此簡單，所以大家在學習命令的時候要注意命令行提示，有時間的話每個選項都試試。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
