為什么CAD外部參照插入后圖形不匹配？

下面是本信息文章分類目錄，點擊文字可打開分類文章列表：

安裝文件基本操作設置界面快捷鍵圖層顏色線型捕捉坐標定位視圖選擇、組二維繪圖多段線文字和字體標注表格填充圖形修改三維建模圖塊外部參照光柵圖像布局和視口打印異常、退出復制粘貼查詢面積、長度綜合技巧工具插件圖庫資源提高教程二維練習三維練習

摘要：

前面講過，CAD中可以將其他圖紙以圖塊的形式插入，插入后圖塊跟被插入的圖紙不再有任何關系。在CAD中還提供了另外一種方式，就是將其他圖紙引用到當前圖紙中，這種方式稱為外部參照或外部引用，在當前圖紙中可以完整顯示插入的圖紙，但實際圖中只保存了插入圖紙的路徑，原圖紙如果被更新，插入的外部參照也會自動更新。利用外部參照可以實現多專業、多人簡單的協同設計。下面簡單給大家介紹一下外部參照的基本應用。


CAD中可以將圖紙A完整地引用到圖紙B中，而且，如果對圖紙A進行了修改，圖紙B中引用的圖紙A也自動發生改變。

英文Reference有引用和參照的意思，在CAD中文版本中被翻譯參照，圖塊被定義后插入到圖中稱為塊參照，而直接被引用的圖紙在CAD中被稱為外部參照，英文簡稱XREF。外部參照使多專業協同設計成為可能，例如在一些建筑設計院，建筑專業提供底圖，其他專業將建筑底圖作為外部參照插入到自己的圖紙中，然后在此基礎上繪制專業設備。當建筑修改底圖后，各專業的底圖自動更新。此外，有一些設計單位會規定使用標準的圖框，設計人員也喜歡用外部參照的方式插入到圖中。

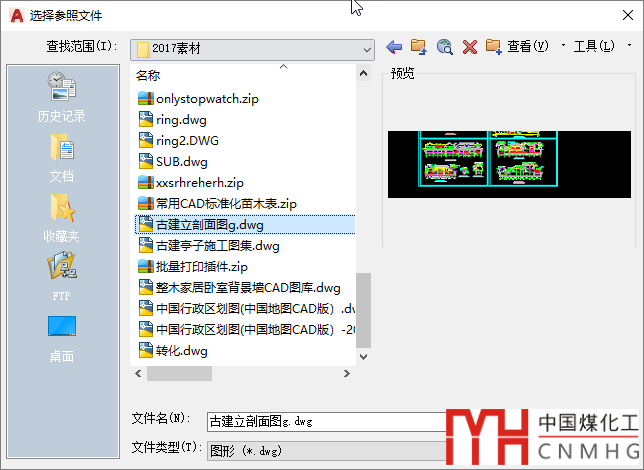

1、選擇“插入>附著”，或輸入ATTACH命令后回車，啟動”選擇參照文件”對話框，選擇將要插入的DWG文件，單擊“打開”按鈕，如下圖所示。

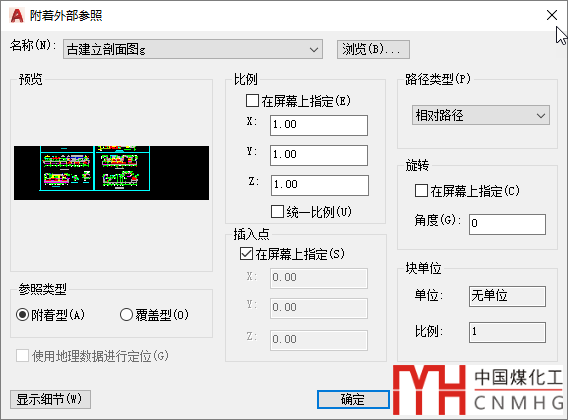

彈出“附著外部參照”對話框，如下圖所示。

這個對話框跟光柵圖像插入對話框類似，但又有些不同的地方，比如比例分為XYZ三個軸向比例，而光柵圖像只有一個比例，外部參照默認比例為1，也就是一般情況下不會調整圖紙插入時的比例。除此以外，外部參照還分附著型、覆蓋型，這個我們暫且不管。另外我們需要觀察一下“塊單位”，看看是否跟當前圖的單位一致，如果不一致的話，圖紙將自動按單位間的比例進行轉換，比如當前圖紙單位是毫米，外部參照圖紙的單位是英寸，被插入的時候就會被倍數放大25.4倍，以和這張圖紙匹配。但如果外部參照圖紙的單位是錯誤地將單位設置成了英寸，就會出現外部參照圖紙插入后變得非常大，跟當前圖不匹配的情況。

為什么CAD外部參照插入后圖形不匹配？

2、暫且不管這些參數，直接點“確定”按鈕。在圖中確定圖紙的插入點，即可完成外部圖紙的插入。

外部參照與圖像的插入方式類似，也就是說，當前圖紙只是記錄了插入圖紙的路徑信息并引用而已，沒有將插入圖紙納入其中。

將圖紙A插入圖紙B中后，如果我們需要將圖紙B發送給其它同事或合作伙伴，應該連同圖紙A一起發送，否則圖紙B在找不到圖紙A的情況下將不能正常顯示。

為了更了解外部參照的特性，可以保存B圖紙，比較一下B圖紙在插入外部參照圖紙A后和插入之前文件大小的變化。

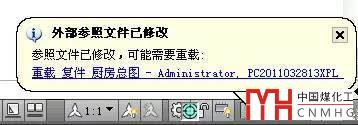

然后打開A圖紙，在A圖紙中新畫或刪除一些圖形后保存，我們返回B，會發現CAD的右下角會彈出一個氣泡提示，讓我們重載外部參照，如下圖所示。

我們用鼠標點一下藍色的重載圖紙?zhí)崾荆獠繀⒄站蜁?，我們就可以看到對圖紙A進行的修改。

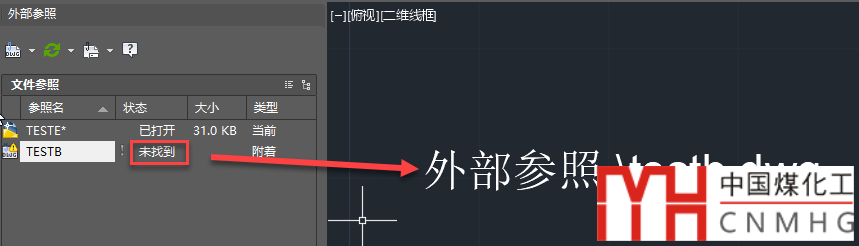

除此以外，還可以嘗試將圖紙A移到其他目錄，然后重新打開B，會發現插入的外部參照無法顯示，而是顯示了文件路徑和名字。輸入XREF，回車，可以打開外部參照管理器查看外部參照的狀態，如下圖所示。

外部參照是可以直接轉換為圖塊，在外部參照管理器中可以將外部參照“綁定”變成圖塊，也可以拆離外部參照等等。

當需要講圖紙傳給第三方審閱的時候，可以將外部參照綁定為圖塊，避免在傳輸文件時遺漏引用的圖紙導致部分圖形不顯示。

此外，對于引用了多個外部文件的圖紙，當需要轉換或通過網絡發送時，可以使用CAD中的電子傳遞功能，此功能可自動將與當前圖紙相關的所有外部文件打包起來，也可以實現批量綁定，從而避免文件缺失現象。

電子傳遞——CAD圖紙交流的專用工具

CAD如何批量綁定外部參照？

總結：

對于初學者來說，外部參照一般用不到，但我認為大家應該知道外部參照是什么，有什么作用，因此在這里簡單先給大家介紹一下。大家如果感興趣，可以參照幫助或一些其他的教程進行升入的學習。
