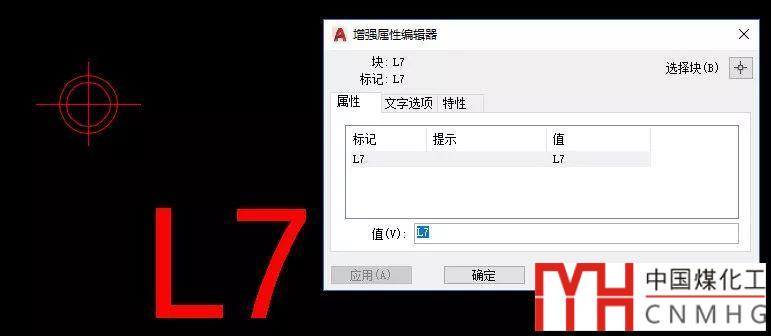

今天有網友在群里問了一個問題，圖塊明明是屬性塊，雙擊圖塊會彈出增強屬性編輯器，如下圖所示。

每日一貼——CAD屬性塊創建、編輯的相關技巧

但現在想用BATTMAN（塊屬性管理器）來批量修改此圖塊屬性，卻發現對話框的圖塊列表中沒有這個圖塊，拾取這個圖塊也沒有用，如下圖所示。

CAD中如何批量修改圖塊屬性的特性，如屬性的顏色等？

這是為什么呢？雙擊可以編輯屬性，而塊屬性管理器卻找不到這個圖塊，這個圖塊到底是不是屬性塊呢？這個圖塊到底有什么特殊之處呢？

用下面兩種方式可以看出這個圖塊的問題：重新插入一個此圖塊，或者選中此圖塊后在右鍵菜單中選擇塊編輯器，如下圖所示。

重新插入此圖塊，會發現是不帶屬性的；進入塊編輯器，按CTRL+A全選，發現也沒有屬性文字；你炸開圖中的圖塊也會發現屬性文字消失了，這是為什么呢？

--下面是廣告，非本文圖片--

出現這種情況的原因并不復雜：這個圖塊一開始是有屬性的，我們看到的圖塊是圖塊有屬性時被插入到圖中的，后來，圖塊屬性被通過塊編輯器刪除了，保存了塊定義后，圖塊定義中已經沒有屬性了，但之前已插入的塊參照的屬性仍會保留。

重新插入的此圖塊會跟修改后的塊定義保持一致，是沒有屬性的。塊屬性管理器BATTMAN和塊編輯器BEDIT編輯的都是塊定義，也是沒有屬性的。

那有沒有辦法讓圖塊定義恢復成跟圖中的塊參照一致呢？很遺憾，還沒有哪個CAD命令可以執行此操作。想讓圖中已插入的塊參照屬性跟圖塊定義一致也不太好辦，由于圖塊編輯后已經沒有任何屬性，因?yàn)閷傩酝紸TTSYNC命令也不起作用了。

CAD編輯圖塊添加了屬性后為什么屬性不更新？

為什么CAD圖紙中圖塊的屬性不顯示？

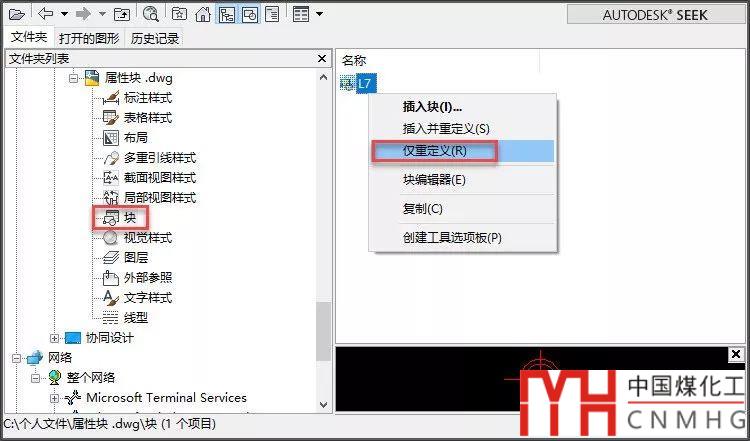

如果其他圖紙中還有同名圖塊且屬性沒有刪除過，倒可以利用設計中心（CTRL+2）讓圖塊定義恢復成有屬性的狀態。在設計中心中瀏覽包含此圖塊定義的圖紙，展開圖塊列表并選擇同名圖塊，然后右鍵選擇“重定義塊”，就可以用此圖塊替換當前圖紙中的圖塊定義，如下圖所示。

如果其他圖紙中沒有同名的圖塊，只能在當前圖中重新創建同名的屬性塊并替換之前的塊定義。

一旦替換成帶屬性的圖塊定義，再用屬性同步ATTSYNC或塊屬性管理器BATTMAN就可以處理此圖塊了。

小結：

用塊編輯器編輯圖塊中的圖形，圖中插入的塊參照會自動更新，但屬性卻比較特殊，在塊編輯器中增加或刪除屬性，已插入的塊參照卻不會變化。如果處理完圖塊定義中仍有屬性，還可以讓塊參照跟圖塊定義同步，但屬性都刪完了，塊定義不再是屬性塊就不太好辦了。
