西門子的PLC編程軟件支持豐富的數據類型，多種編程語言，可以讓編程人員充分的發揮自己的聰明才智，簡潔高效的完成設計。今天我們來聊聊STEP7中的字符串?dāng)?shù)據類型，并跟大家分享一個使用簡潔的代碼獲取字符串長度的小技巧。

我們先來看看字符串(STRING)的類型定義：

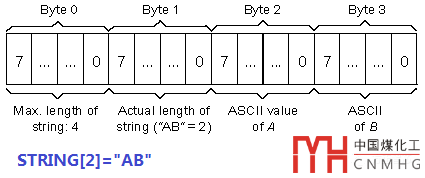

在STEP7中，字符串是N個字符(CHAR)的集合，N的范圍從0到254，字符串占用的存儲空間為N+2個字節。為什么N個字節長度的字符串，要占用N+2個字節的存儲空間呢？這是因?yàn)镾TEP7規定字符串的第0個字節和第1個字節是用來表示該字符串的長度的，從第2個字節開始，才用來存儲字符串的字符。規定如下：第0個字節(Byte0)表示該字符串的最大長度；第1個字節(Byte1)表示該字符串的實際長度。舉個例子來說：假設我們定義了一個字符串STRING[2]="AB"，那么第0個字節(Byte0)的值為4；第1個字節(Byte1)的值為2；第2個字節(Byte2)的值為65("A"的ASCII碼)；第3個字節(Byte3)的值為66("B"的ASCII碼)，如下圖：

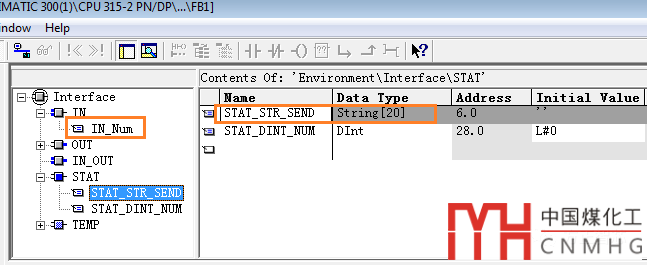

在實際的通信中，有時候我們需要把接收到的字符串(STRING)類型的數據轉換成整形數據來進行一些運算處理，完成之后又需要把整形數據轉換成字符串發送出去；對于這些需求，STEP7提供了兩個很有用的函數FC5和FC37；為了說明怎么使用我們先來創建一個FB塊，它的輸入?yún)?shù)和靜態變量參數如下：

使用系統庫中的IEC函數FC5可以把雙整形變量(DINT)轉換成字符串(STRING)；

轉換成字符串后，我們想知道字符的實際長度是多少？可以有兩個方法：

第一種：可以調用IEC函數FC21，把轉換后的字符串作為參數輸入給"S"形參，則"RET_VAL"中便可獲得字符串的實際長度；這是最常規的做法；

第二種方法是我想跟大家分享的一個小技巧，它基于我們對字符串(STRING)這種數據類型的理解，既然我們知道一個字符串的BYTE1里面的值存放的就是字符串的實際值，而字符串又是字符的集合(數組)，那么是不是直接訪問數組的第1位就能獲取字符串的實際長度呢？如下圖：我們可以用兩句簡單的代碼，就獲取到字符串變量"#STAT_STR_SEND"的實際長度，省去了調用系統函數的繁瑣，是不是很簡潔高效？

當數據完成運算后，可以調用IEC函數FC37把雙整形變量(DINT)轉換成字符串(STRING)：

好了，獲取字符串長度的小技巧就介紹到這里，實踐是檢驗真理的唯一標準，有空試試吧？
