怎樣擴展S7-1500的保持性存儲器？
SIMATIC S7-1500系列CPU的存儲器包括：裝載存儲器、工作存儲器和保持存儲器。不同類型的CPU集成的保持存儲器的大小不同，比如：CPU1511集成的保持存儲器大小為128KB；CPU1515集成的保持存儲器大小為512KB；而CPU1518集成的保持存儲器大小為768KB；如果你覺得保持存儲器大小不夠用，今天這篇文章，我們就來介紹下怎樣通過電源模塊來擴展保持存儲器。
封面原圖由DarkWorkX在Pixabay上發布，經適當修改作為本文封面
使用S7-1500的系統電源模塊PS 60W 24/48/60V DC HF（訂貨號：6ES7 505-0RB00-0AB0）可以將CPU集成的工作存儲器全部變成保持型存儲器，其工作原理是：當出現電源故障時，該模塊可以為S7-1500背板總線和CPU工作存儲器提供電壓，保證數據不丟失；
PS 60W 24/48/60V DC HF的外觀如下圖所示：
CPU模塊連接在電源模塊的右側，通過背板總線供電；

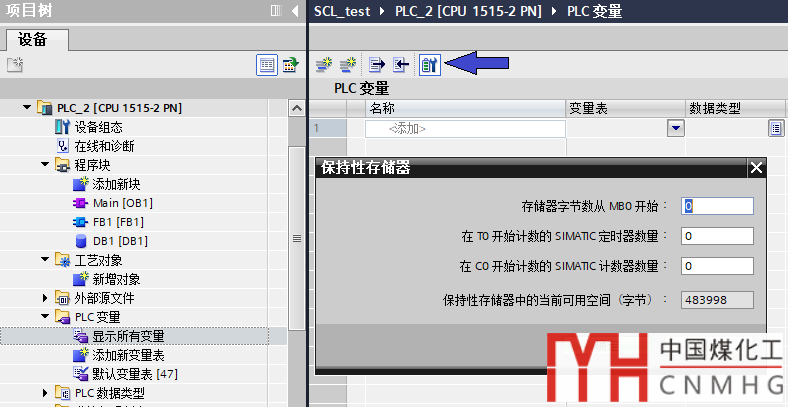

我們以CPU 1515-2PN為例，該CPU的工作存儲器大小為3MB，在未使用PS 60W 24/48/60V DC HF模塊時，其集成的保持存儲器大小為512KB；為了驗證，我們可以在博途V14中組態CPU1515-2PN，然后在【PLC變量】-【保持】中查看當前保持存儲器的大小。本例程中顯示剩余的保持存儲器大小為483998字節，如下圖所示：

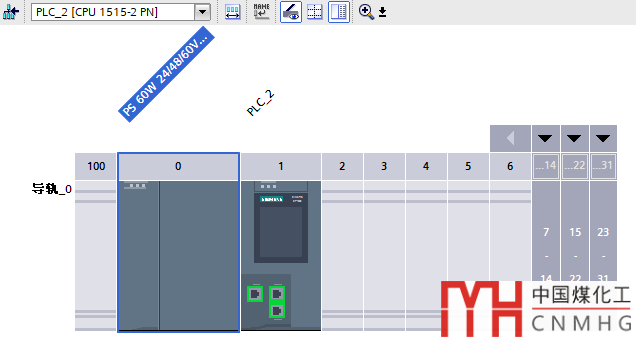

接下來我們組態添加PS 60W 24/48/60V DC HF模塊，將其添加到第0號槽位，如下圖所示：
編譯，重新查看保持存儲器的大小，如下圖：
你會發現現在可用的保持存儲器為3145726個字節，接近CPU的工作存儲器的大小——3MB，這樣我們就成功擴展了CPU1515-2PN的保持存儲器。
另外需要說明兩點：
-

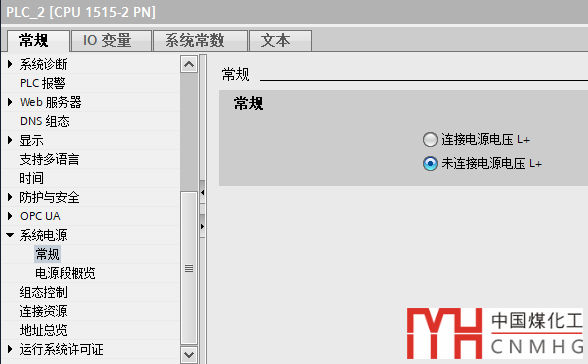

當使用PS 60W 24/48/60V DC HF供電時, CPU的24V電源供電平衡不被考慮， 因此建議取消CPU的24V電源接線。在CPU的【屬性】-【系統電源】-【常規】中，選擇【未連接電源電壓L+】，如下圖所示：
-

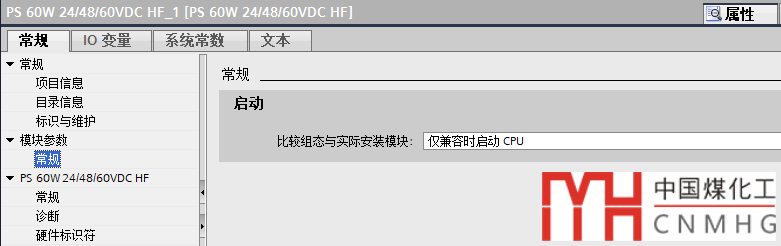

設置電源模塊的屬性：將電源模塊的【模塊參數】-【啟動】設置為【僅兼容時啟動CPU】，如下圖所示：
好了，關于擴展S7-1500 CPU的保持性存儲器就先介紹到這里。我最近開通了微信視頻號，分享一些工控小知識，歡迎掃描下方的二維碼觀看：
