現場調試的時候經常會遇到各種各樣的問題，比如CPU報錯，閥島報錯，網絡不通等等，剛剛?cè)胄械男』锇橥ǔ２恢缹τ谶@些問題從哪里下手解決。今天這篇文章和大家分享些我在現場調試的經驗——如何通過觀察LED狀態燈來快速找到問題所在。

PLC及其連接的分布式模塊雖然不會彈出一個對話框告訴你問題出在哪里，但是它們本身具有的很多LED燈會提示很多信息，只要善于觀察，就能快速找到問題的根源。

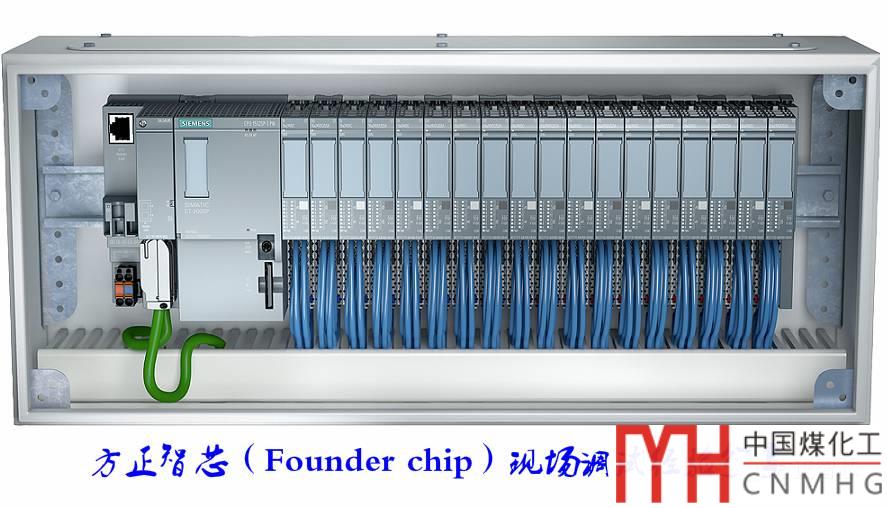

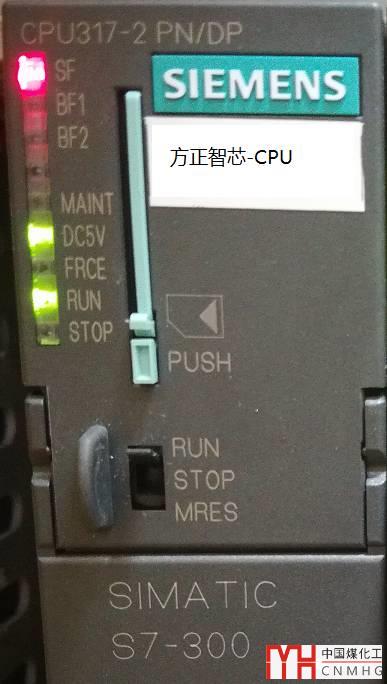

下圖是一張CPU 317-2PN/DP的現場狀態圖：

在CPU的左上角，從上到下有一列LED燈，用來指示CPU的狀態：

最上邊是SF燈，即系統故障（System Fault）燈，點亮?xí)r為紅色，用來表示硬件故障或軟件的錯誤；這里的硬件故障不一定是真的故障，通常是CPU的硬件組態與實際不符，或某個分布式模塊沒有供電，或者某個IO診斷有錯誤等；軟件編程錯誤也會導致SF燈亮起；

BF燈，即總線故障（Bus Fault）燈，點亮?xí)r為紅色，由于CPU317-2PN/DP支持兩種總線（DP和PN），所以會有BF1和BF2的區別；其中BF1為Profibus DP總線的故障燈，BF2為Profinet總線的故障燈；若某一種總線出現故障，相應的故障燈會亮起；

MAINT燈，即維護（Maintenance）燈，點亮?xí)r為黃色，表示CPU需要維護；

DC5V燈，點亮?xí)r為綠色，表示CPU和總線的直流5V電源工作正常；如果正常工作時這個燈不亮，說明CPU的供電出現了問題；

FRCE燈，即強制（FORCE）燈，點亮?xí)r為黃色，指示CPU中某些變量處于強制狀態；強制功能會忽略變量的運行邏輯，以指定的值進行輸出。更多關于強制功能的內容請看文章《如何使用變量的強制功能進行生產救急？》。

RUN燈，即運行（Run）燈，點亮?xí)r為綠色，表示CPU處于運行狀態；CPU只有在運行狀態時才會刷新輸入/輸出緩存區；

STOP燈，即停止（Stop）燈，點亮?xí)r為黃色，表示CPU處于停止?fàn)顟B(tài)；在現場調試的時候，如果STOP燈亮起來是讓人很緊張的，因為這意味著有一個很嚴重的錯誤。不過CPU進入停止（STOP）模式的原因還是挺多的，比如：程序中調用了不存在的地址，缺少需要的數據塊等等?？梢酝ㄟ^下載特定的組織塊（OB）來避免CPU進入停機模式，當CPU檢測到錯誤時，會調用相應的組織塊。組織塊中可以不寫任何代碼，只要存在，CPU就不會停機。

現代工業控制已經大量的使用網絡，網絡不通也是現場調試經常遇到的問題。下面我們來看看網絡模塊的LED狀態燈。

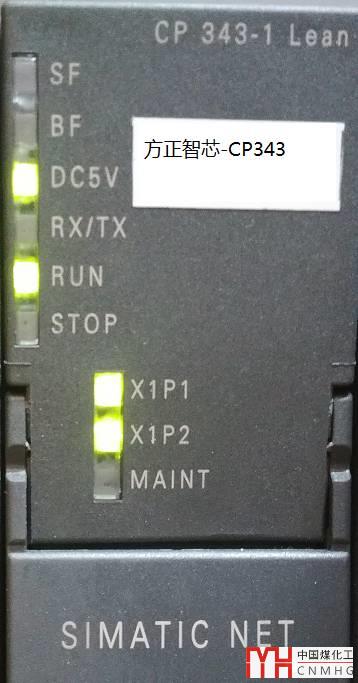

上圖是CP343的現場圖，與CPU類似，它的左上角也有一列LED狀態燈，大部分與CPU一樣，除了RX/TX燈。

RX/TX是接收/發送燈，點亮?xí)r為黃色，當CP模塊有數據發送或接收時，這個燈就會亮起，表明CP模塊正在收發數據。

在下面還有三個LED燈，MAINT燈是維護（Maintance）燈，與之前CPU中介紹的是一樣的。重點說說X1P1和X1P2燈。

X1P1是網絡接口1（Port1）的指示燈，X1P2是網絡接口2（Port2）的指示燈。每一個燈都兩種工作狀態：綠色和黃色。綠色表示網絡已經成功連接，黃色表示正在傳輸數據（RX/TX）。

如果網絡沒有斷線，接口的LED燈應該是綠色常亮，黃色閃爍。我曾經遇到過只有黃燈偶爾閃爍，綠燈不亮的情況，這種情況下發送的數據包是接收不到的。

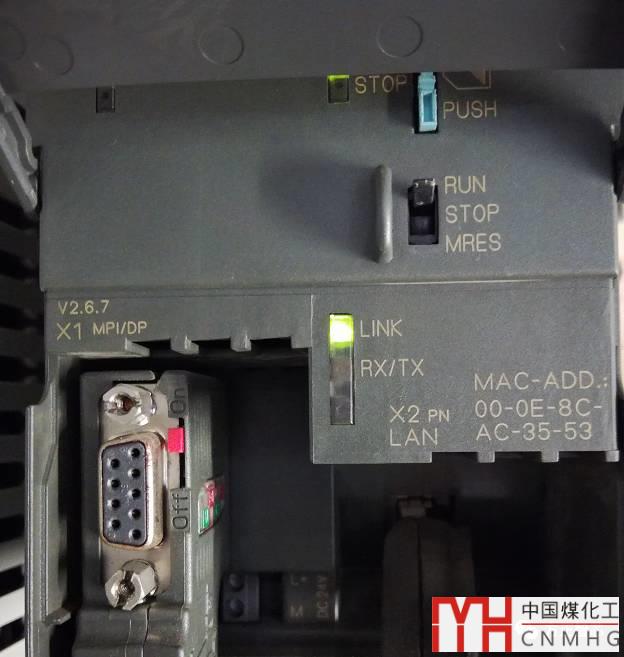

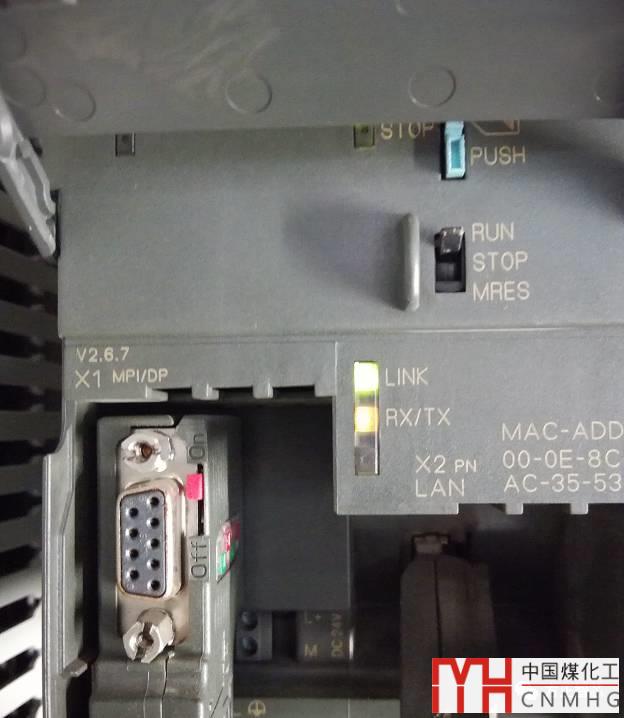

看看下面這張CPU的網絡接口照片也許會更清楚些：

關于LED狀態燈的診斷就先聊到這里了，下次去現場好好觀察下吧。
