SEW的變頻器調試工具M(jìn)otion Studio具有強大的調試功能，可以?huà)呙杈W(wǎng)絡中的變頻器、進行參數上傳下載、手動控制變頻器運行、利用擴展模塊DEH11B采集編碼器的信號而進行定位等等。但是有時候，現場突發的變頻器報警沒有太多時間去拿電腦進行連線調試，需要我們快速的修改某個參數或?qū)收线M(jìn)行復位確認以保證生產線的運行。這種情況下，變頻器的操作手柄（Key board）就能發揮很大的作用。我就曾經在現場遇到突發的變頻器報警而利用操作手柄把故障消除的。好吧，今天這篇文章，讓我們一起來聊聊怎么使用SEW MDX 60/61B變頻器的DBG60B操作手柄（Key Board）。

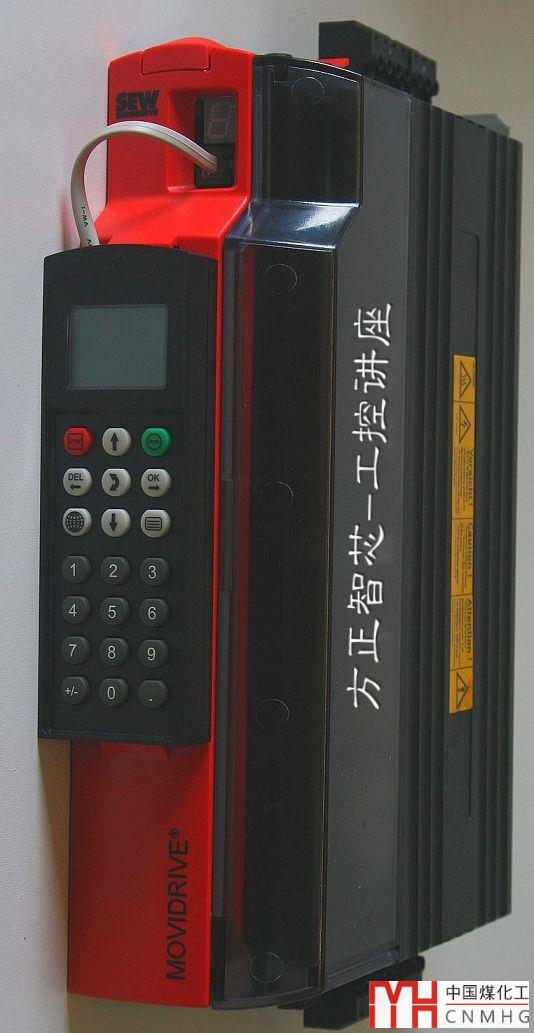

下面這張圖，是SEW MDX61B變頻器的外觀，在它的前面的黑色的、有一個顯示屏和很多按鍵的元件，就是DBG60B操作手柄（Key Board）：

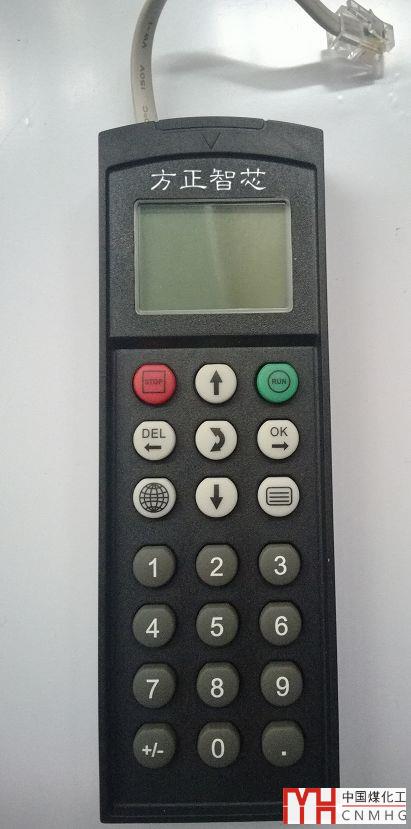

DBG60B操作手柄（Key Board）通過一條RS485通信線與變頻器的主體相連，可以取下來，如下圖：

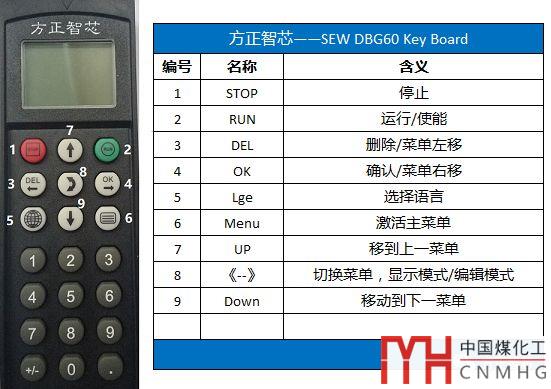

手柄的最上邊是一個LED顯示屏，顯示屏的下方有七排按鍵，前三排為控制按鍵，其含義如下：

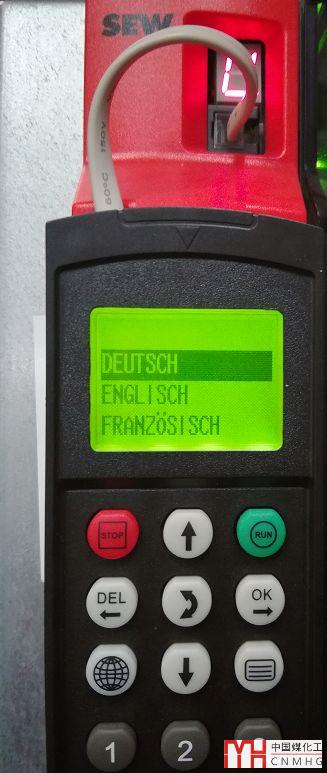

通過語言按鍵可以激活語言菜單，按上下移動鍵選擇需要的語言，按OK鍵確認。如下圖：

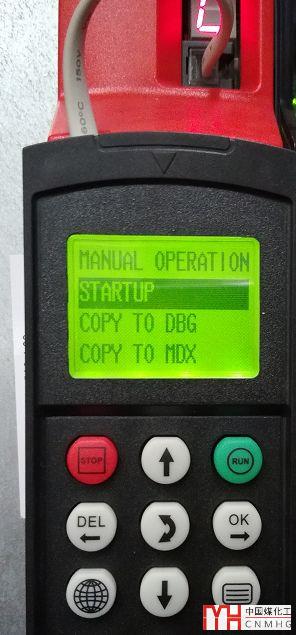

DBG60B操作手柄（Key Board）能夠進行簡單的調試。按下主菜單按鈕，上下移動到“StartUP”，可以對電機參數（電壓、電流、功率等）進行設置。

DBG60B操作手柄（Key Board）還可以將變頻器的參數在手柄（Key Board）與變頻器之間相互拷貝，這在調試多臺類似功能的變頻器時十分方便。

下面我們來介紹下利用DGB60B操作手柄實現參數拷貝的具體步驟：

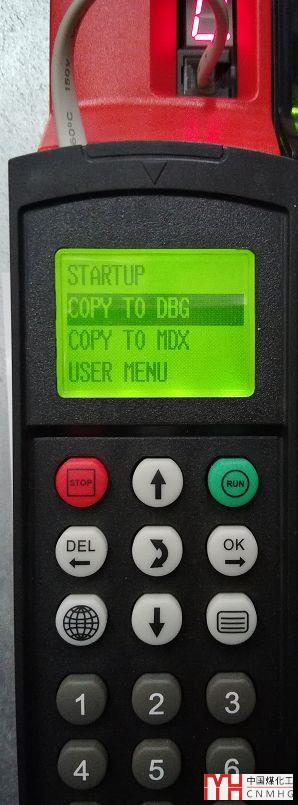

激活主菜單，按上下移動鍵找到菜單“COPY TO DBG”，按下OK確認，如下圖：

這樣，變頻器的參數就拷貝到操作手柄中了。

將手柄取下，連接到另一臺變頻器上，激活主菜單，選擇“COPY TO MDX”并確認，就能將手柄中的參數拷貝到新的變頻器中了。

當變頻器運行中發生故障報警時，變頻器會停止運行，并在7段數碼管順序顯示故障代碼?？梢愿鶕?jù)故障代碼查找故障發生的原因，如果想確認故障，可以按下【DEL】鍵。DBG60B的【DEL】鍵會激活參數P840（Manual Reset/手動復位），從而告訴變頻器參數故障已經復位。

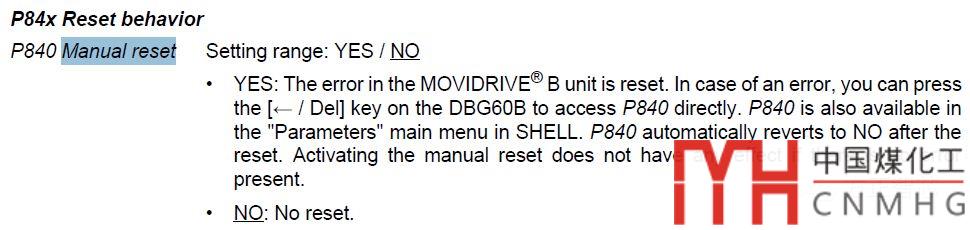

關于P840參數，可以參考下面這段話：

好了，關于SEW變頻器的DBG60操作手柄就先聊到這里
