上一篇文章我們介紹了西門子SCL編程中變量的概念。無論對于函數（FB/FC）形參的聲明，還是代碼中各種運算，都需要變量的支持。除了變量的概念，在程序設計中，我們還要學習編程語言的表達式和語句。今天這篇文章，我們就來談?wù)勎鏖T子SCL語言的表達式。

什么是表達式呢？

表達式是由操作符和操作數組成的、用來表示某種關系的結構。在程序運行期間，表達式會被執行運算并返回一個結果。表達式中的操作數，可以是變量或者常量。

西門子SCL語言的表達式可以分為：

1. 算術表達式（Arithmetic Expression）；

2. 關系表達式（Relational Expression）；

3. 邏輯表達式（Logical Expression）；

1、算術表達式（Arithmetic Expression）

算術表達式，也稱為數學表達式，它用來表達兩個操作數之間的一種數學運算關系。算術表達式的操作符包括：+（加）、-（減）、*（乘）、/（除）、**（冪運算）、MOD（模運算/求余運算）；其中，+（加）、-（減）既可以對整型、實型等數字類型的數據進行運算，也可以對日期、時間等數據類型進行運算。

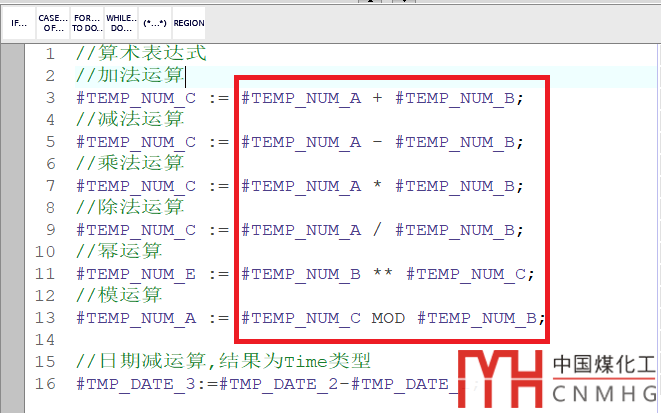

算術表達式示例如下圖紅色方框所示：

注：表達式最右邊的分號(;)是用來表示一條語句的，它不屬于表達式的內容。關于“語句”我們在后續文章中介紹。

2、關系表達式（Relational Expression）

關系表達式用來表示兩個操作數之間的大小關系。關系表達式的運算結果是一個布爾型的變量。如果它表示的關系成立，則結果的值為真（TRUE）；否則，結果的值為假（FALSE）。

關系表達式的運算符包括：=（等于）、<>（不等于）、<（小于）、<=（小于等于）、>（大于）、>=（大于等于）。

關系表達式的示例如下圖所示：

3、邏輯表達式（Logical Expression）

邏輯表達式用來表示邏輯上的“與”、“或”、“非”、“異或”等關系。邏輯表達式是將操作數按位進行邏輯運算，其結果的數據類型取決于操作數的數據類型。例如，兩個布爾型的數據進行邏輯運算時，其結果為布爾型變量；若兩個字（WORD）類型的數據進行邏輯運算，其結果為字；如果一個字節型數據與字?jǐn)?shù)據進行邏輯運算，其結果的數據類型仍然為字。

邏輯表達式的運算符包括：AND（與）、NOT（非）、OR（或）、XOR（異或）。

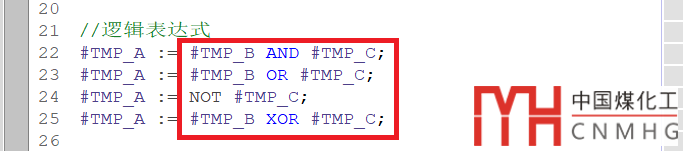

邏輯表達式示例如下圖所示：

好了，關于SIMATIC SCL編程語言中表達式的內容就先介紹到這里。
