今天給大家講一個我前段時間在公司調試時發生的故事，內容是關于S7-1500 CPU存儲卡的。

我們知道SIMATIC S7-1500系列PLC的CPU本身沒有裝載存儲器（Load Memory），必須要插入SIMATIC存儲卡才能運行。某天，電工告訴我這臺新設備的接線已經完成，可以調試了。于是我檢查線路，上電。不久我發現一個問題：CPU總是處于停機（STOP）模式。什么情況呢？

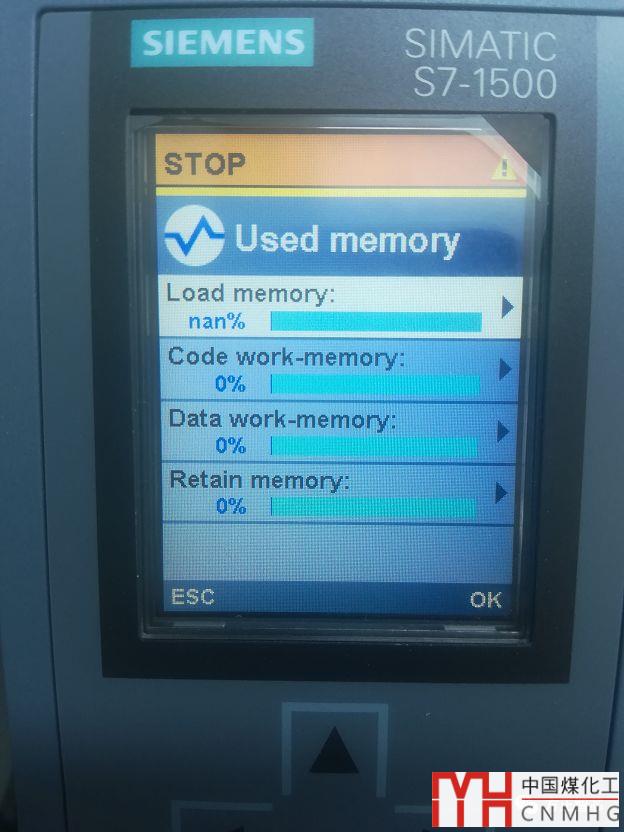

S7-1500方便之處在于CPU有顯示面板，可以直接在面板進行診斷，查看報錯的原因。于是我進入診斷（Diagnostic）界面，我發現在【已用存儲器（Used Memory）】中的【裝載存儲器（Load Memory）】中顯示的是“nan%”，如下圖：

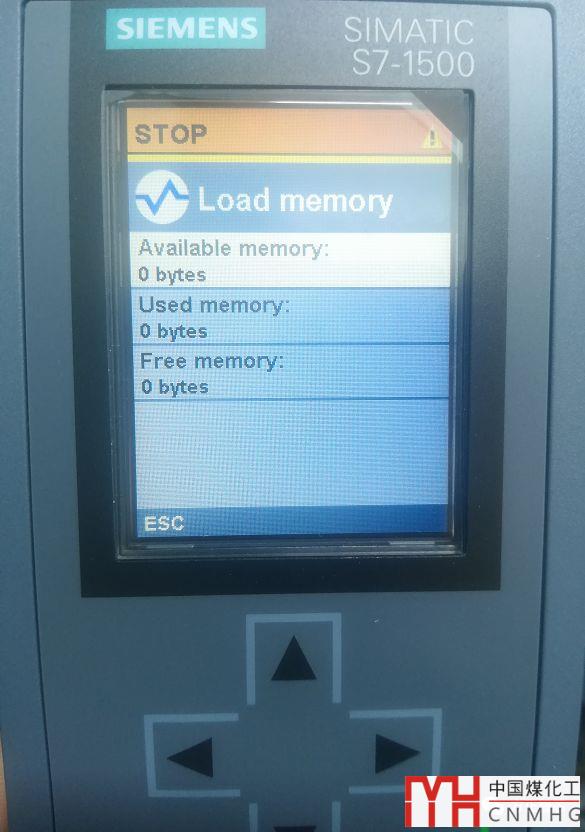

這是沒有找到存儲器的節奏啊。點擊【OK】進入下級菜單，發現【可用存儲器（Available Memory】、【已用存儲器（Used Memory）】和【剩余存儲器（Free memory）】均為“0 Byte”！如下圖：

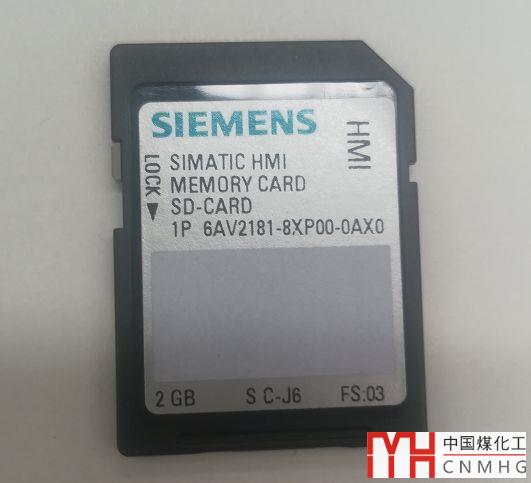

顯然，目前問題出在存儲卡上。掀開顯示面板，看到SD卡插槽插著一張卡。難道存儲卡沒有插好？退出卡一看，發現了問題。這不是SIMATIC的存儲卡，而是一張SIMATIC HMI卡，如下圖：

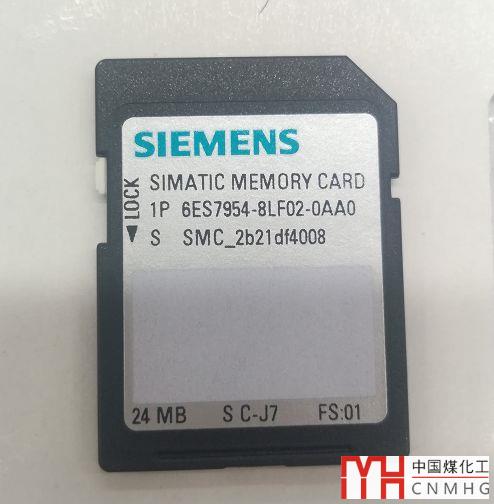

于是我重新找到CPU的存儲卡，你看，它是這個樣子的：

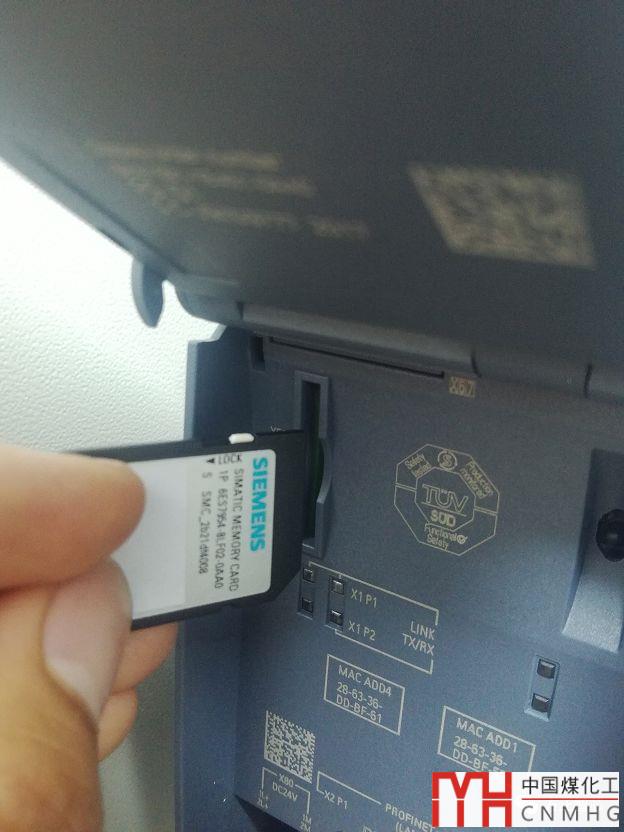

插卡的時候要按照這個方向插入：

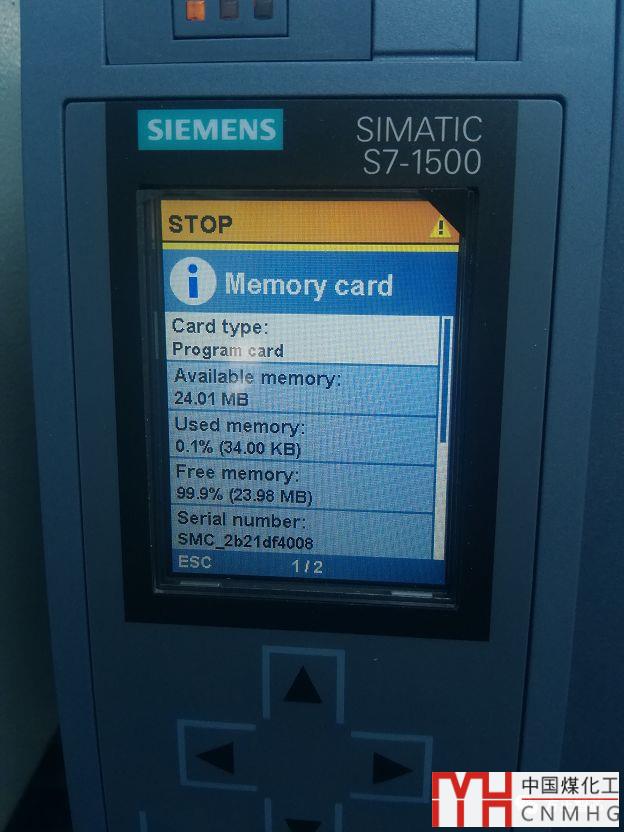

正確安裝的SIMATIC存儲卡可以在【PLC概覽（PLC Overview）】-【存儲卡（Memory Card）】中看到相關的信息，如下圖：

好了，這是我調試過程中發生的一個小故事，希望你能喜歡。也希望你在調試過程中遇到類似問題，能得到啟發。
