上一篇文章我們介紹了SIMATIC S7-1500的緊湊型CPU：CPU1511C-1PN和CPU1512C-1PN。除了緊湊型CPU，S7-1500 還有標準型CPU，包括：CPU1511、CPU1513、CPU1515、CPU1516、CPU1517和CPU1518。今天這篇文章，我們來介紹下CPU 1511。

與前面介紹的緊湊型CPU1511C相比，標準型CPU1511除了沒有集成的IO模塊，其它方面基本是相同的。比如：

• 都可以最多擴展4個通信模塊（CP/CM）；

• 最大連接資源數均為96個；

• 都有兩個RJ45的Profinet網口，且自帶交換機功能；

• 可以擴展的IO模塊的最大數量均為1024；

• 最大分布式IO站的數量均為256個；

• 指令執行的時間相同：位運算速度60納秒，字運算的速度72ns，浮點運算的速度為384ns；

• 數據工作存儲器大小均為1 MB；裝載存儲器均可通過SIMATIC存儲卡擴展，最大支持32GB；

• CPU模塊本身均集成了128KB的保持存儲器；通過擴展均可支持1MB的保持存儲器；

有一點不同之處在于：CPU1511C的程序工作存儲器的大小為175KB，而CPU1511的程序工作存儲器的大小為150KB。

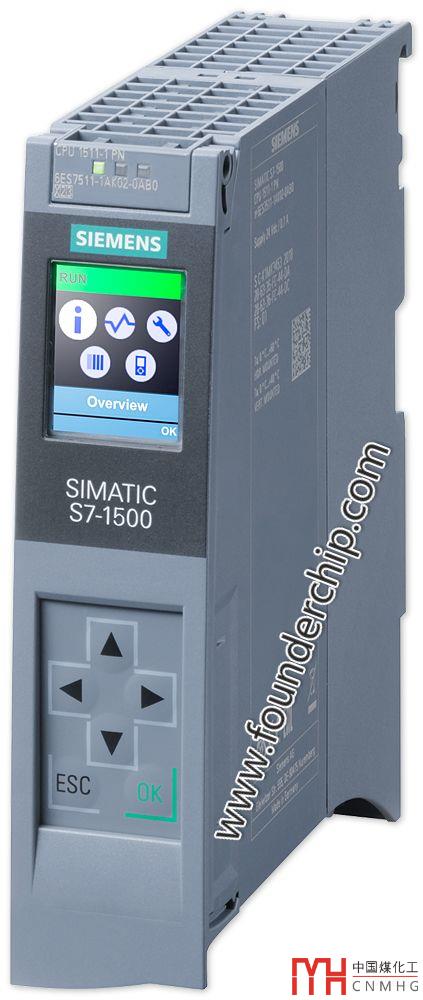

CPU 1511的外觀如下圖：

與S7-300/400、S7-1200等PLC不同，S7-1500系列PLC都自帶一個顯示面板。根據PLC型號的不同，顯示面板分為兩種尺寸：1.36寸和2.4寸。CPU1511和CPU1513使用1.36寸顯示面板，CPU1516、CPU1517和CPU1518使用2.4寸的顯示面板。

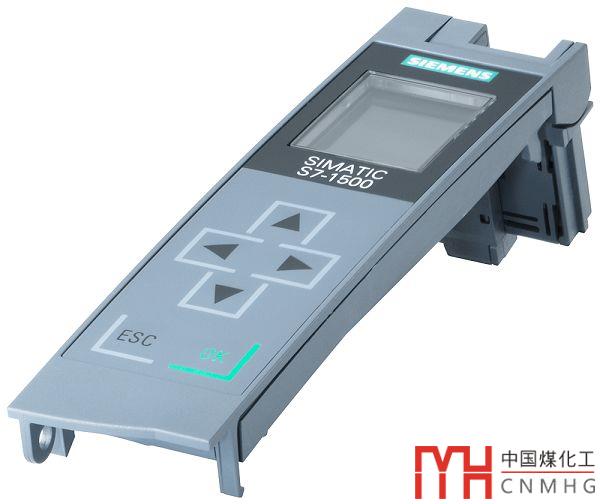

顯示面板上部是一個顯示屏，中間部分是上、下、左、右四個按鍵，下部是退出（ESC）和確認（OK）按鍵。其外觀如下圖：

顯示面板具有如下幾個功能或特點：

1.可以顯示站的信息概覽，比如：CPU的運行狀態（RUN/STOP）；站點的名稱、模塊的名稱、模塊的型號等等；

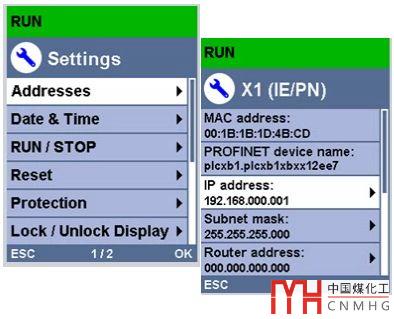

2.可以對CPU參數進行設置，比如：設置CPU的日期和時間、設置CPU的IP地址、讓CPU運行或停止等；

3.可以對CPU進行診斷，比如：可以查看CPU診斷緩沖區的報警信息；

4.可以查看CPU的分布式模塊的狀態，如下圖：

4.可以對顯示屏的顯示內容及形式進行設置，比如設置顯示的亮度，節能時間，顯示語言等。顯示屏可以使用兩種語言，運行期間可以切換；

5.顯示面板可以與CPU分離，支持熱插拔，不影響CPU的運行狀態；

6.具有器械鎖孔，可以被鎖閉；

7.顯示面板可以設置軟件密碼，防止未經授權的修改；

好了，關于S7-1500標準型CPU1511及顯示面板就先介紹到這里
