ABB工業機器人的運動方式包括：?jiǎn)屋S運動、線性運動和重定位運動。今天這篇文章，我們以ABB IRB2600為例，介紹下什么是單軸運動及如何控制機器人進行單軸運動。

我們知道，IRB2600有六個軸。所謂“單軸運動”，就是用示教器來控制機器人的某一個軸單獨進行運動。單軸運動的控制必須在手動模式下進行。

下面來介紹下單軸運動的控制方法。

首先，將控制柜上模式選擇開關轉到手動限速模式。

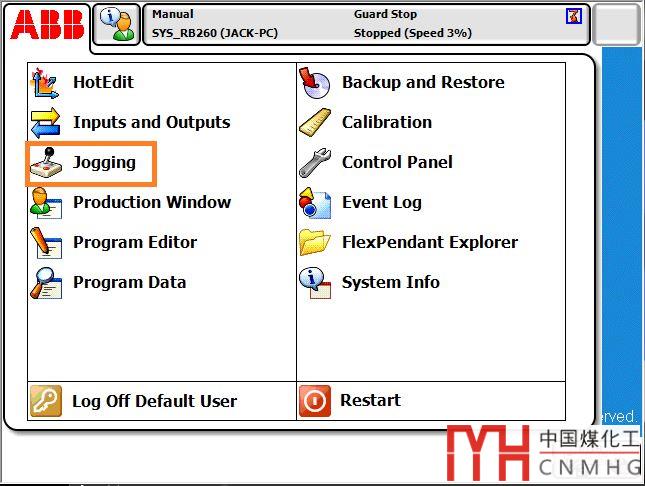

然后在示教器上點擊【ABB】主菜單，在其子菜單中，選擇【單軸運動（Jogging）】，如下圖：

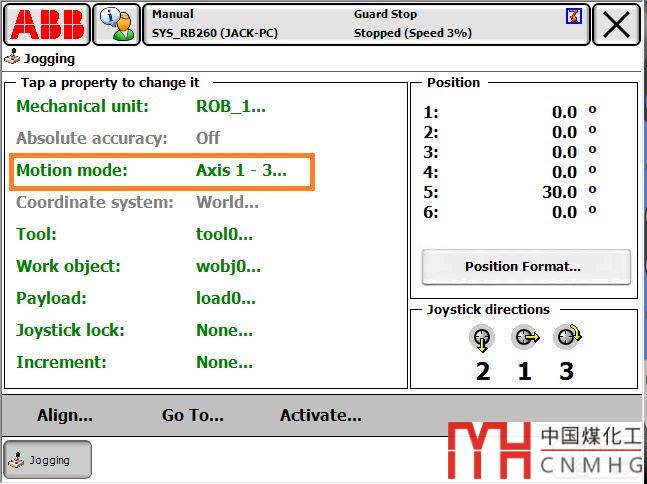

在【單軸運動（Jogging）】頁面中，選擇【運動模式（Motion mode)】，可以對運動模式進行選擇，如下圖：

可以看到，IRB2600支持的運動模式包括：軸1-3的單軸運動（Axis1-3）、軸4-6的單軸運動（Axis4-6）、線性運動（Linear）及重定位運動（Reorient）。

這里我們選擇“軸1-3的單軸運動（Axis1-3）”，點擊“OK”確認。

在示教器的右下角會出現搖桿運動方向的提示。當向下移動搖桿時，可以控制軸2的向前運動；當向上移動搖桿時，可以控制軸2向后運動。

關于軸2的手動控制請看下面的視頻：

<iframe class="video_iframe" data-vidtype="2" allowfullscreen="" data-ratio="1.7" data-w="816" src="https://v.qq.com/iframe/preview.html?vid=n1344ejgimg&width=500&height=375&auto=0" frameborder="0"></iframe>

軸1的單軸運動可以通過左右移動遙桿來實現：向左移動遙桿機器人向左運動，向右移動遙桿機器人向右運動；

軸3的單軸運動可以通過旋轉遙桿來實現：逆時針旋轉遙桿使機器人抬起手臂，順時針旋轉遙桿能讓機器人放下手臂；

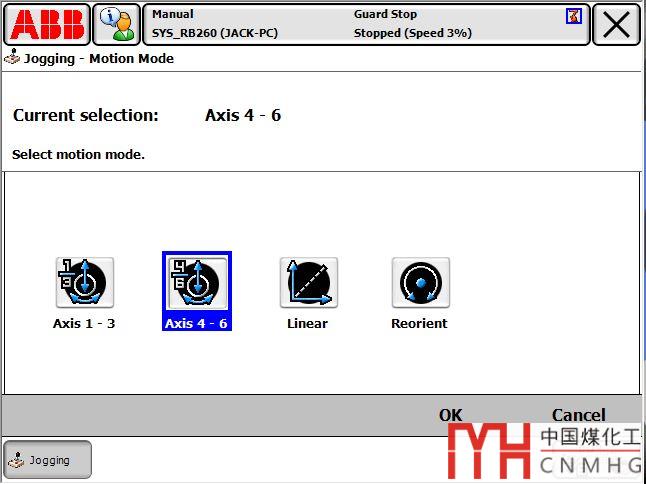

上面介紹的是軸1-3的單軸運動，如果要控制軸4-6的運動，需要在運動方式中選擇“軸4-6的單軸運動（Axis4-6）”，如下圖：

當你選擇軸4-6（Axis4-6）的單軸運動控制時，同樣根據示教器右下角的提示，通過左右移動、上下移動和旋轉遙桿來實現對不同的軸的控制。

好了，關于ABB機器人單軸運動就先介紹到這里。
