Origin(Pro)：3D圖--洋蔥便紙貼（3）--怎么變成表面連續的洋蔥？

時間：2020-08-30 來源：數據繪圖瀏覽：

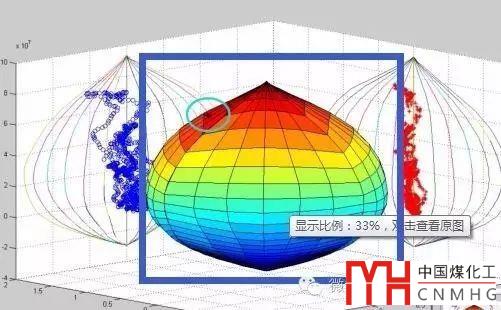

同樣的數據Matlab能畫出漂亮的（編者注：這是洋蔥！）：

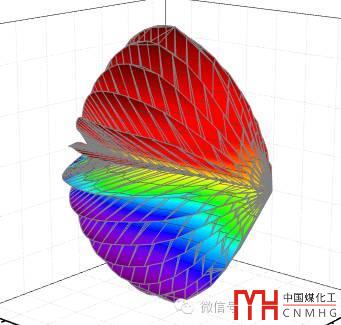

而Origin為何只能畫成粗糙的（編者注：變成了洋蔥便紙貼）：

此時需要認真檢查作圖數據和充分利用3D Parametric Function plot的強大功能。

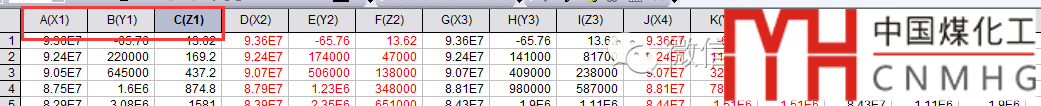

原始數據是101行X39列的，每3列都設置為XYZ。

選中任一列Z，畫一幅3D scatter可以觀察發現，數據是刻畫一個全曲面的曲線，但是3D Parametric Function plot畫的則是需要半曲面的曲線。
因此對于101行的原始數據對半拆分，可以拆分成51行X78列。

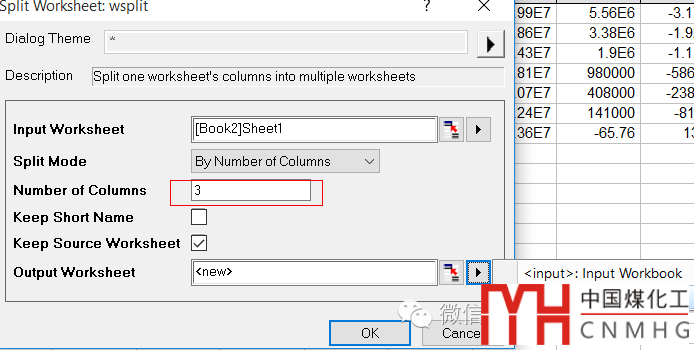

我們需要再把數據整理成3列XYZ的形式，需要用到worksheet：->split worksheet。

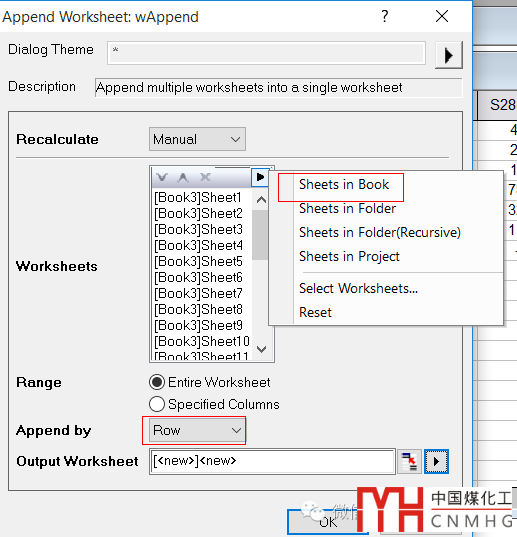

對新生成的workbook再選worksheet->Append worksheet。操作如下，output worksheet最好選new book
對新生成的workbook，檢查一下只有xyz三列，1326行。結合上面的處理和經過簡單計算，需要新建一個matrix，set matrix dimension and labels 對話框中設置成5126. 并且按matrix右上角的D icon，再添加兩個object。

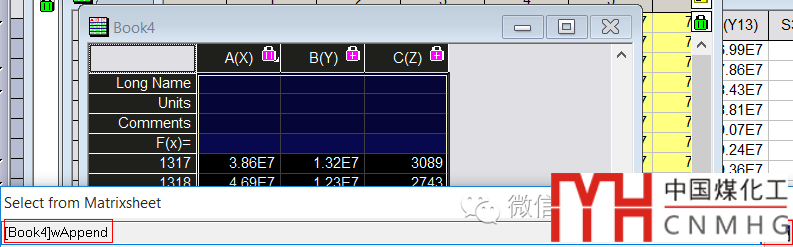

確保Matrix第一個object被選中，Matrix->Set value。對話框中選，variables->Add range variable by selection. 去到剛才只有xyz三列的workbook全選所有列，按右下角的按鈕如下：
回到Set value對話框前，有insert mode提示，按默認即可。

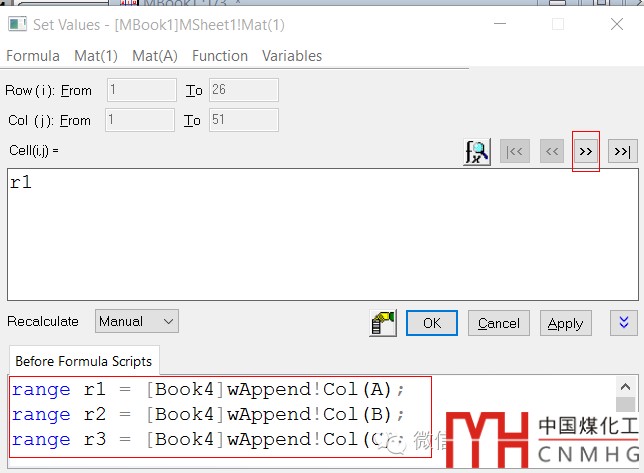

cell(i,j) 輸入r1，復制before formula scripts 的所有代碼；按一下>>按鈕，轉換到matrix的object2，黏貼剛才代碼到before formula scripts。cell(i,j) 輸入r2；同理對matrix的object3，黏貼剛才代碼到before formula scripts。cell(i,j) 輸入r3. 最后點OK。
確保Matrix第三個object被選中。先畫3D Colormap Surface
打開Plot details，去到Surfacetab 選上 Parametric surface 復選框，X matrix->mat（1），Y matrix->mat（2）。點擊Ok后，再點右上的rescale按鈕

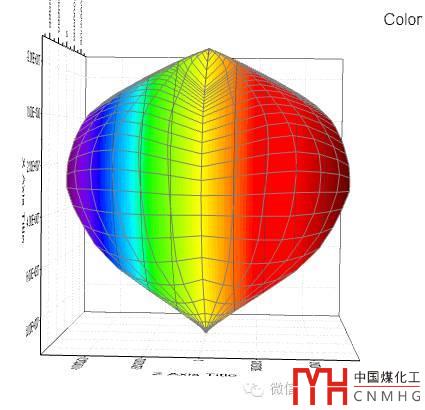

最后生成了光滑漂亮的3D Colormap Surface圖
