最近有不少人問了這個問題，在CAD使用的過程中有些對話框變成了亂碼，如下圖所示。

我之前在網上看到有人回答說是因?yàn)镃AD的字體目錄下有操作系統的字體導致的，因此之前網友反映此問題的時候，我讓他們刪除TTF字體或?qū)⑦@些字體打包發給我，但當時由于對方有事沒有完成，一直沒有重現和驗證，就將問題擱置了。

今天又有人在群里問到這個問題，而且告訴我就是用了信息里下載的字庫，而且另一位網友很明確地說是因?yàn)镾IMSUN.TTC字體引起的，有了足夠的信息，于是決定驗證一下，找出準確答案。

2000種CAD字體庫

CAD的文字樣式、字體、字體樣式、大字體之間是什么關系？

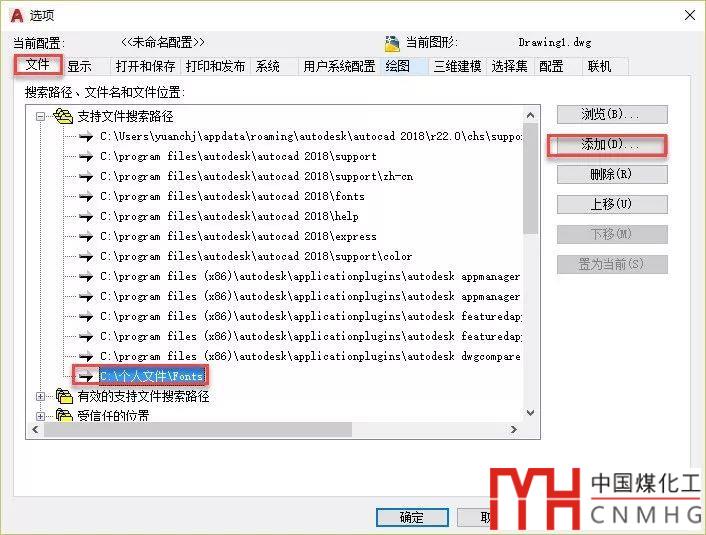

我將自己分享的字庫放到一個目錄下，然后再ACAD的選項對話框OP中文件選項卡中將字體目錄添加到支持文件搜索路徑下，如下圖所示。

設置搜索路徑和將字體全部拷到CAD的FONTS目錄下效果一樣，只是路徑刪除更加容易。單擊確定按鈕關閉選項對話框，退出CAD，重新啟動CAD，這時打開文件對話框、選項對話框就已經出現了亂碼。2018版都如此，其他版本應該也類似。我進入字體目錄，依次刪除不同格式的字體，最后果然問題是由SIMSUN.TTC（也就是宋體）這個字體文件引起的。其實在CAD軟件啟動的狀態下，直接選擇刪除目錄下所有的字體文件，這個字體文件因?yàn)楸皇褂?，是無法刪除的。

很顯然CAD的對話框中的一些選項和按鈕用到了操作系統的字體，而CAD字體目錄下的SIMSUN.TTC宋體被優先使用，而這個字體是有問題的。操作系統的宋體和新宋體SIMSUN.TTC字體大圖標的預覽效果如下圖所示。

這個字庫中的SIMSUN.TTC字體大圖標預覽效果如下：

這個字體看上去就不正常，是版本比較老還是其他原因不得而知?？傊?，只要在CAD的支持文件搜索路徑下沒有這個字體，對話框就不會出現亂碼。

解決辦法：

1、在不啟動CAD時在支持文件搜索路徑下刪除SIMSUN.TTC，建議將其他TTC或TTF格式的操作系統字體都刪除。

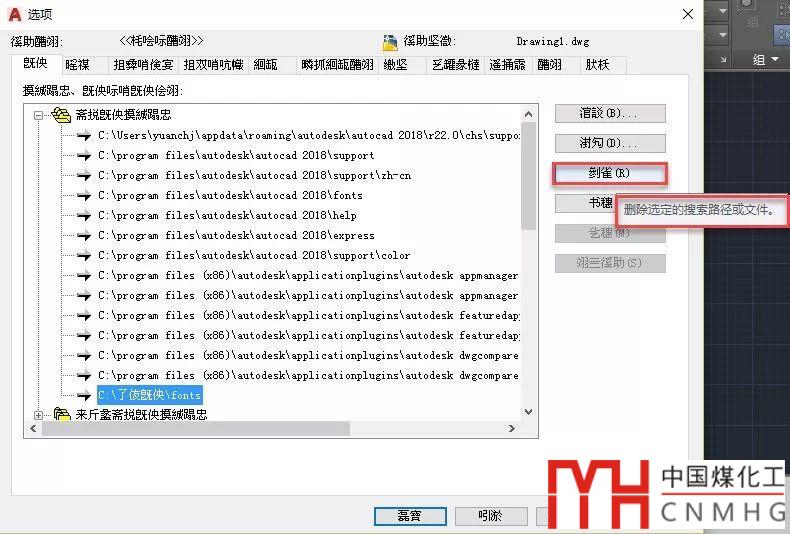

2、如果是將目錄添加到支持文件搜索路徑下，先將此路徑從支持搜索路徑下刪除。好在雖然按鈕變亂碼了，但提示還是中文，操作起來難度還不大，如下圖所示。

因?yàn)檎也坏阶煮w導致圖紙顯示不正常的情況不少，因此很多人在網上找到字庫后總希望一下能解決所有問題，于是將字體全部加到CAD中，現在看來不僅會影響CAD的性能，引起的問題還真不少。

多了字體也會有問題，竟會導致腳本文件執行不正常？

宋體的文字為什么是空心？

為什么CAD的字體庫相同但打開圖紙的效果卻不同？

再次建議大家：對CAD字體要做減法，只保留有用的字體，用到什么字體往里面拷什么字體。

遇到此類問題的朋友可以先試試，如果刪除CAD支持文件搜索路徑下的SIMSUN.TTC或其他TTC/TTF字體后仍沒有解決問題，請留言。
