各類封頭的繪制
時間：2020-11-08
來源：壓力容器唯心不易
瀏覽：
一般封頭都是根據GB/T 25198-2010進行選擇。

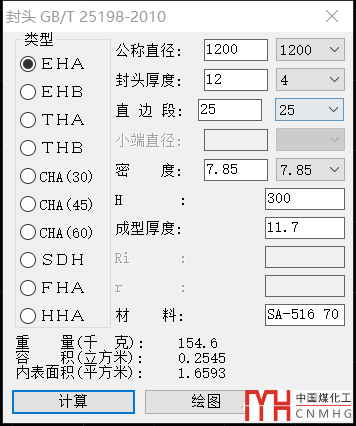

VCAD可以繪制EHA，EHB，THA，THB，CHA30，CHA45，CHA60，SDH，F(xiàn)HA，HHA的封頭。當計算時，可以不用畫圖計算筒體的重量，容積和內表面積。封頭的重量按照封頭厚度計算，成型厚度需要用戶自己填寫。

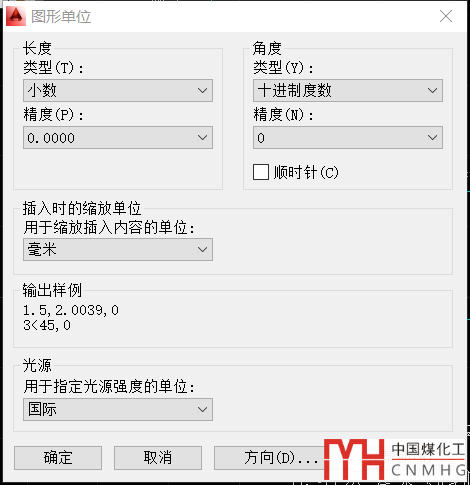

當封頭直徑較小時，容積一般也會很小，如果保留的小數點位數不夠，那么容積可能為0。一般將Autocad中的格式，單位，圖形單位中的長度的精度修改一下即可獲得更多的小數位數。
