鍛管和WN法蘭的連接是一個非常常見的結構。鍛管的削邊角度和直邊長度應該怎么確定呢？

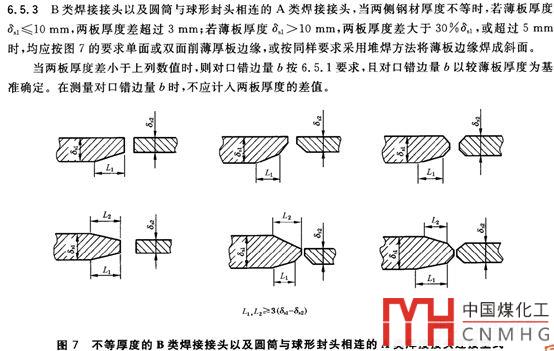

在GB150中未明確表示削邊角度和直邊長度，不過根據GB150.4-2011的第6.5.3條，不等厚的削邊為1:3，于是很多公司都按照1:3削邊鍛管，然后加上能夠方便焊接的直邊段。

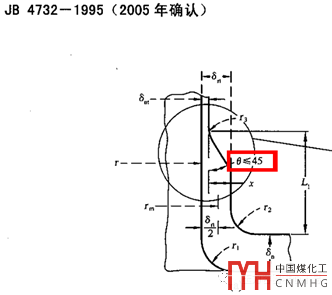

在JB4732-1995（2005年確認）中圖10-1中，有鍛件的削邊，角度為小于45°。對直邊長度未做 規定。

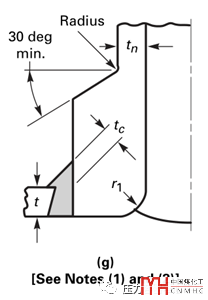

在ASME VIII I-2017的Figure UW-16.1中，對于削邊有如下規定，削邊的角度可以非常“不連續”，達到30°。

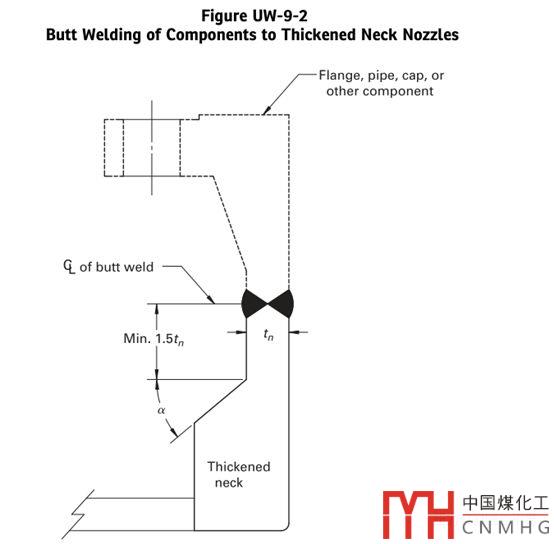

在ASME VIII I 2017中的Figure UW-9-2中對于直邊長度和a角度有更詳細的規定。這個規定也是新的，以前版本未做這樣的規定。

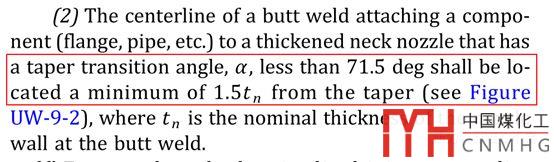

規范規定，當a小于71.5°，即比1:3削邊陡峭時，那么直邊長度不小于1.5倍接管的頸部對接的名義厚度tn。

從結構上來說，削邊長，直邊段長，那么接管外伸長。1:3的削邊，有時會導致非常長的外伸。對于很多接管來說外伸太長一是導致鍛件成本上升，二是有些管口外伸太長并不是什么好事情。比如人孔，從操作方面來說，希望越短越好。

從應力的角度來說，緩慢的削邊過度，受力是最好的。

在工程上一般要找一個平衡點，既安全，又經濟。通過以上的分析，筆者認為：削邊角度45°，直邊為1.5tn圓整是安全經濟的做法。
