PED中PS是什么意思看起來很簡單的問題，實際上是個很悲催的問題。在美國，中國等都是按最大允許工作壓力（MAWP）來理解的即PS大于等于設計壓力，歐洲人是按允許的工作壓力理解的。在歐洲人的概念中PS是小于等于設計壓力的。不能說誰對誰錯的問題，引起這個問題的根本性的原因在于歐洲的EN764-1這個標準對基本概念一直沒有清晰的表述。這里有深層次的原因在歐洲沒有MAWP的說法。實際上這么模糊的表達對EN13445在世界范圍內的推廣很不利。

EN13445-3部分為了避免尷尬搞出了PS和Pmax。PS: maximum allowable pressure; Pmax：maximum permissible pressure（等同于MAWP）。但是Pmax只在-3設計部分用到了,其它地方?jīng)]有使用！在EN13445-3部分PS明確是小于等于設計壓力的。

maximum allowable pressure (PS) ：maximum pressure for which the pressure vessel is designed as specified by the manufacturer。說實話看這個定義我只能判斷出可以自己定不一定是計算出的最大壓力。這個問題很多人理解都有疑問。PV elite 2017版之前按PED計算水壓值是按MAWP計算的；PV elite 2017版之后PED水壓值是按設計壓力計算的。

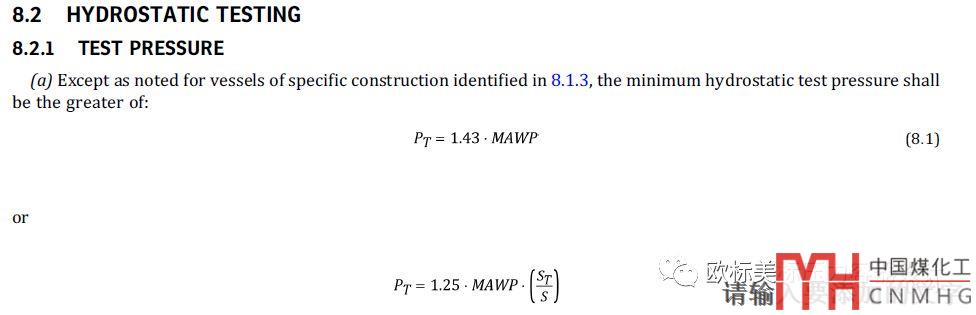

很多人都說ASME Ⅷ-2的無損檢測和水壓試驗是和PED/EN13445一致的，但實際上也存在PS是MAWP還是最大工作壓力的問題。下圖是2015版ASME Ⅷ-2的水壓試驗的要求。因?yàn)?017版使用了系數和水壓氣壓等有關為了方便直接用了2015版的標準截圖

做歐洲項目業主和工程公司也是歐洲人，沒有任何問題。因?yàn)榫筒粫?huì)讓你搞MAWP出來，PS等于設計壓力。如果有美國人參與就有點蛋疼，要求計算MAWP,水壓也是按MAWP計算。然后在軟件中就只能自定義水壓了。
