西門子SIMATIC S7系列PLC都有與之配套的存儲卡，比如： S7-300系列的MMC卡、S7-400的MC RAM和MC Flash卡、S7-1200/1500系列的SMC卡及S7-200 Smart的Micro-SD卡。這些存儲卡是用作什么功能？哪些CPU必需要用存儲卡？今天這篇文章，我們就來談談S7系列PLC的存儲卡。

先來認識下SIMATIC MMC卡。

MMC是英文“Micro Memory Card”的縮寫，它是一種EPROM卡，具有掉電保持功能。SIMATIC MMC卡用于S7-300系列PLC的裝載存儲器（Load Memory），由于新的S7-300系列CPU模塊本身沒有裝載存儲器，因此在運行時必須要插入MMC卡。

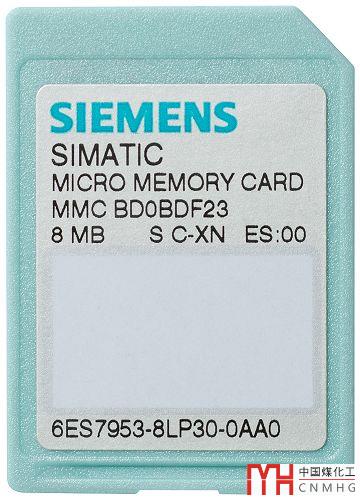

除此之外，MMC卡還可以用于固件升級、項目歸檔存儲功能。下面這張圖，是SIMATIC MMC卡的照片：

對于S7-400系列PLC而言，有兩種存儲卡：MC RAM卡和MC Flash卡。

MC RAM卡用來擴展CPU的內置裝載存儲器。

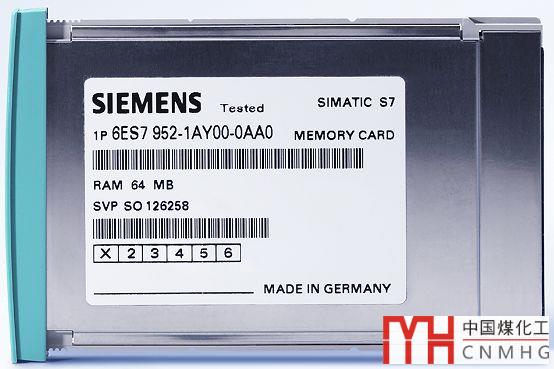

S7-400 CPU集成內部裝載存儲器，如果用戶程序的大小比內置裝載存儲器的容量小，則不需要MC RAM卡，可以直接下載。如果用戶程序的大小比內置的裝載存儲器大，則需要用MCRAM卡用來擴展CPU的內置RAM裝載存儲器，插入后和內置的RAM裝載存儲器形成連續的存儲區。無論是內置的RAM還是擴展的MC RAM卡，掉電后其數據都是靠電池來保持，只能在CPU帶電的情況下更換電池。MC RAM卡嚴禁帶電插拔；從CPU中將MC RAM卡取出里面的數據將會丟失。MC RAM卡如下圖：

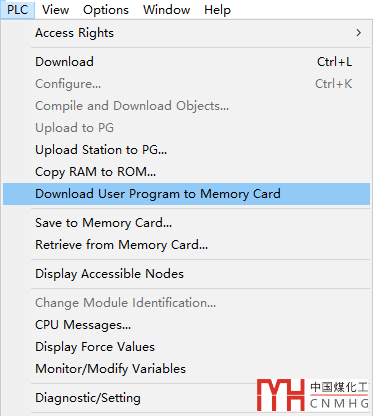

MC Flash卡是一種EPROM卡，具有掉電保持功能，可以用來擴展S7-400 CPU的裝載存儲器（Load Memory）。前面我們講了MC RAM卡也是用來擴展裝載存儲器的，MC Flash和MC RAM卡的區別在于：MC RAM能和內置的裝載存儲器無縫連接，而MC Flash與內置的裝載存儲器是分開的。在STEP7中，點擊【下載（Download）】只會將用戶程序下載到內置的裝載存儲器中（或者MC RAM卡中），只有點擊【下載用戶程序到存儲卡（Download User Program to Memory Card）】才會將程序下載到MC Flash卡中，如下圖：

用戶程序只能整體寫入MC Flash卡中，不能單獨寫某個塊。當PLC斷電重啟后，操作系統會自動從MC Flash卡中拷貝程序到到工作存儲器（Work Memory）中。

注意，使用命令【Download User Program to Memory Card】會清空內置裝載存儲器的內容；如果用戶再次使用【Download】命令下載程序塊，有可能會造成內置裝載存儲器和MC Flash卡程序不一致的現象。

如果你的CPU使用的MC Flash卡，請使用【Download User Program to Memory Card】命令下載程序，以保證其一致性。

接下來我們介紹下用于西門子新型PLC S7-1200/1500的存儲卡：SIMATIC Memory Card，簡稱【SMC卡】。

SMC卡其實是SD卡，只不過在其某些特定存儲區嵌入了西門子的產品信息，因此變成了一張?zhí)厥獾腟D卡。

S7-1200系列CPU有內置的裝載存儲器，因此該卡非必需。當內置的裝載存儲器不夠用時，可以使用SMC卡來擴展；

S7-1500系列CPU沒有內置的裝載存儲器，必須要使用SMC卡作為裝載存儲器；SMC卡外觀如下圖：

SMC卡為非易失性卡，具有掉電保持功能。除了作為裝載存儲器，還可用于程序的傳輸、固件升級、文檔備份等功能。SMC卡的讀取不需要專用工具，使用通用的SD卡讀卡器即可，很方便。但請注意不能使用Windows下的格式化命令對其進行格式化，否則就會失去SIMATIC的特性，變成了一張真正的SD卡。要對SMC卡進行格式化，請在博途（TIA）環境下進行。

最后我們來談下SIMATIC的新的小型PLC S7-200 Smart的存儲卡。

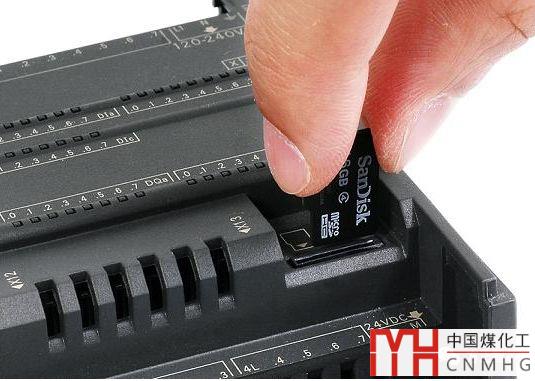

S7-200 Smart集成有Micro-SD卡插槽，可以使用市面上通用的Micro-SD卡來進行程序傳輸或固件升級。如下圖：

對于S7-200 Smart的CPU而言，用戶程序存儲在內置的EPROM中，掉電可以保持，因此Micro-SD卡不是必需的。

好了，關于SIMATIC S7系列PLC用的存儲卡就先介紹到這里
