使用SIMATIC S7-1200/1500系列PLC進行組態和編程的小伙伴們，你們有沒有發現這些PLC的硬件組態中多了一項內容：硬件標識符(hardware identifier)。

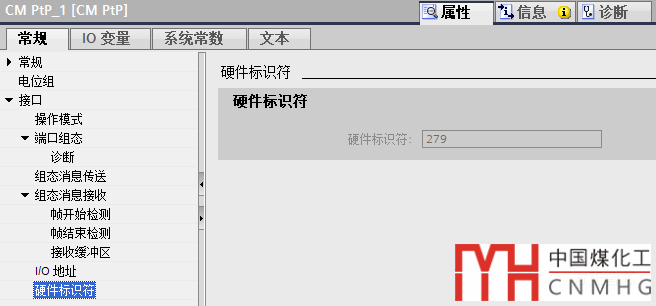

比如，下圖中ET200SP中的CM PtP模塊，當把該ET200SP分配給S7-1200/1500系列PLC時，CM PtP模塊會有[硬件標識符]一項，如下圖：

同樣的ET200SP分布式系統，當將其分配給S7-300/400系列PLC時，卻沒有[硬件標識符]的選項。如下圖：

如此說來，[硬件標識符]是S7-1200/1500系列PLC的特有的屬性。那么這個硬件標識符起什么作用呢？它與模塊的IO地址有什么區別？今天找我們就來談?wù)勥@個話題。

[硬件標識符]是在對S7-1200/1500系列PLC或分布式IO模塊進行硬件組態時，系統自動分配的一個整數。

硬件標識符具有如下幾個特點：

1）系統唯一性（可唯一標識一個模塊或其子模塊）；

2）系統統一分配，無法修改（在組態軟件中呈灰色不可修改項）；

3）與模塊的IO地址無關（模塊的IO地址可以被修改，但不影響其硬件標識符）；

硬件標識符（HW ID）的主要作用是對模塊或子模塊進行尋址、診斷和報警。當模塊出現故障時，會在報警報文中寫明硬件標識符，以便CPU快速定位。

在S7-1200/1500編程中，許多指令的尋址都需要使用硬件標識符。

舉個例子，采用如下的硬件環境：

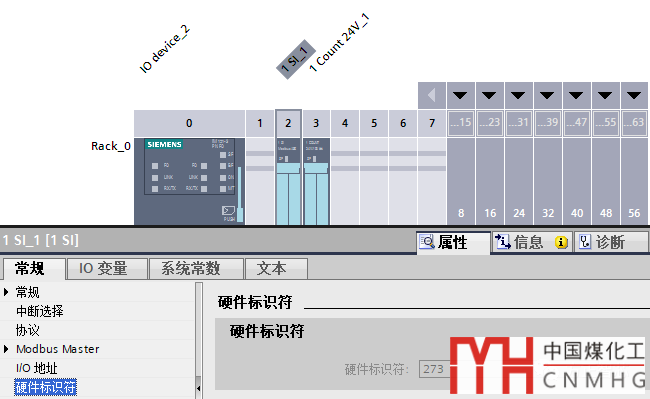

CPU1515-2PN、ET200S分布式系統、串行通信模塊1 SI (硬件標識符：273)。硬件組態如下圖：

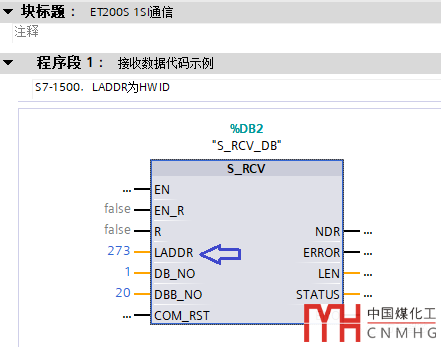

使用指令S_RCV進行接收數據，其地址參數LADDR就應填寫1 SI模塊的硬件標識符：273，如下圖：

注意：本例程使用的S7-1500PLC，如果使用S7-300/400，LADDR應該填寫1 SI模塊的起始地址。

有些模塊具有子模塊（Sub module），比如，CPU1215C集成了多個高速計數器、脈沖發生器、模擬量通道、數字量通道等，這些都被視為其子模塊。每一個子模塊也有其硬件標識符。

在模塊的"屬性"-"系統常數"中會列出所有硬件標識符，每一個硬件標識符都有一個唯一的名字。如下圖CPU1215C的系統常數：

總之，硬件標識符（Hardware identifier）可以唯一標識一個硬件模塊（或子模塊），在指令的尋址、模塊診斷及報警等方面有重要的作用。

好了，今天先聊到這里。
