在西門子Step7 PLC的編程中，組織塊（OB）是操作系統與用戶程序溝通的橋梁。Step7提供了各種各樣的組織塊，比如用于主程序循環的組織塊OB1、用于日期時間中斷的組織塊OB10、用于延時中斷的組織塊OB20、用于硬件中斷的組織塊OB40、用于診斷中斷的組織塊OB82等等。今天這篇文章，我們想和大家談?wù)凷tep7的循環中斷組織塊OB3x(x取值從0到8）。

所謂“循環中斷（Cyclic Interrupt）”，其實就是周期性的觸發中斷。通俗的講，就是每隔一段時間就觸發一次中斷。誰來觸發呢？答案是：操作系統。

PLC的操作系統內部有若干定時器，可以給這些定時器設置不同的時間（Interval time）。當時間到了之后，定時器就會觸發一次中斷。之后定時器重新計時，下次時間到了之后，再次觸發中斷。如此循環，這就是“循環中斷”（別問我它累不累）。

當然，觸發中斷并不是最終目的。操作系統希望當中斷被觸發后，用戶能來干點什么。于是，它定義了一個接口模塊，用戶可以把程序?qū)懙竭@個模塊中。當中斷被觸發后，操作系統會調用這個接口模塊，于是用戶程序就得以執行。這就是“中斷處理（Interrupt Handling）”。

在Step7中，這個接口模塊，就是循環中斷組織塊。

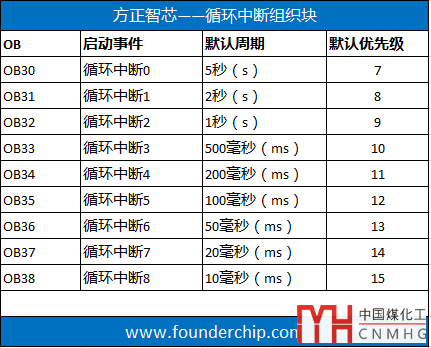

在S7-300/400中，總共有九個循環中斷組織塊：OB30~OB38。不同的組織塊的時間周期和優先級是不同的，請看下面的表格：

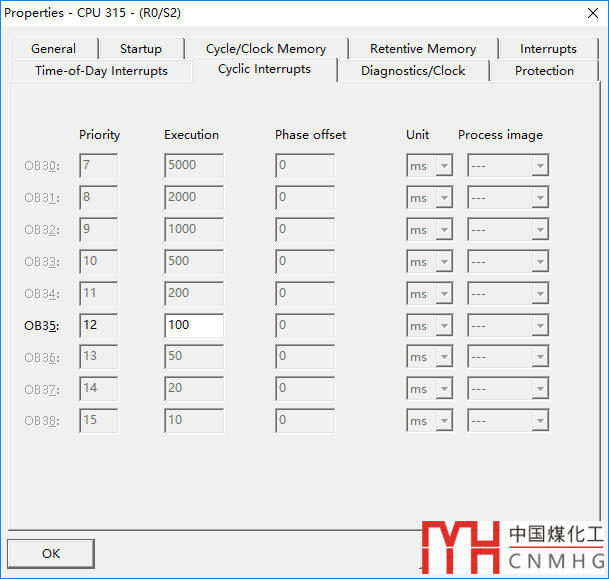

在Step7 V5.5中，OB35的時間周期是可以修改的，其它OB的周期都不能修改。優先級不能修改，如下圖：

怎么來使用循環中斷組織塊呢？最簡單的例子是可以用來計時。

雖然PLC本身提供了定時器資源，但是這些定時器都只能在時間到了之后給一個信號。如果我們想查看定時器的當前時間，比如某個過程從計時開始已經走過了多少時間，傳統的定時器是做不到的（IEC定時器可以在背景數據塊中查看，但是不方便）。這種情況就可以利用循環中斷組織塊來實現。

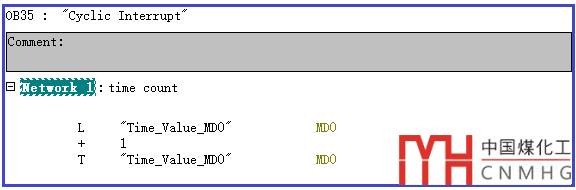

比如，我們可以在OB35中寫如下一段代碼：

假設我們使用OB35的默認時間周期：100ms。那么，每隔100ms，MD0的值就會加1，這樣就可以實現一個時基為100ms（0.1s）的定時器。

注：完整功能的定時器還需要其它代碼。

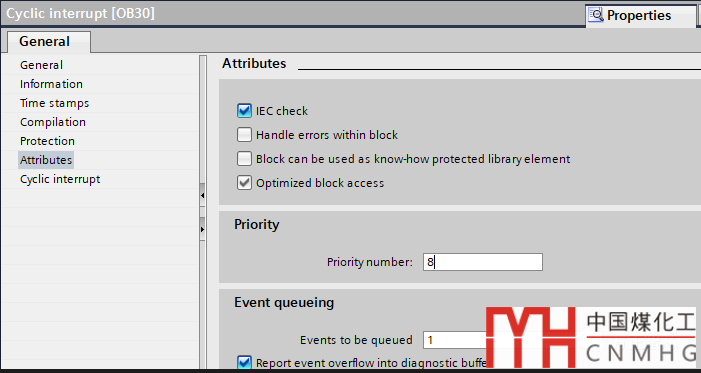

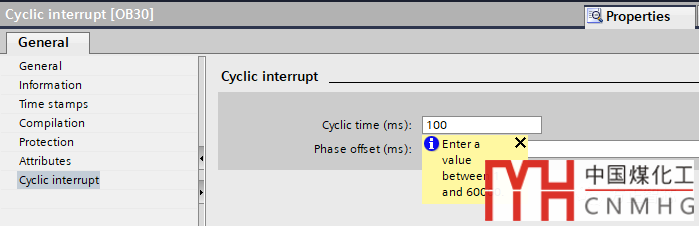

在S7-1200/1500中，循環中斷組織塊的時間周期和優先級都可以根據需要修改。循環時間周期的取值范圍在1~60000ms之間；優先級的取值范圍在2~24之間。如下圖：

好了，關于Step7的循環中斷組織塊就先介紹到這里。
