雖然GB/T 150.3的7.1.1指出，若選用NB/T47020~47027-2012《壓力容器法蘭》標準時，可免除計算。但前提是選用標準的法蘭，即尺寸、材料（包括法蘭本身、墊片、緊固件的材料）、載荷等都符合標準的要求，否則不能稱之為“標準的法蘭”。

對于“非標準的法蘭”，NB/T47020中給定的最大允許工作壓力是不適用的，不一能得包得住，所以應當進行校核，比如以下的幾種情況：

1. 沒有根據NB/T47020的材料匹配表（表2-表5）選用緊固件；

2. 多管程換熱器管箱法蘭，此時法蘭還受分程隔板墊片的反作用力；

3. 與長頸法蘭對接的圓筒材料許用應力比法蘭低。

總之，雖然選用的是標準容器法蘭，但其免除計算的前提條件是比較嚴格的，設計時最好都用SW6跑一下。

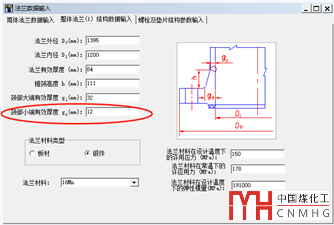

而在NB/T47023長頸法蘭的校核計算中，“法蘭小端有效厚度g0”到底輸哪個值一直有爭議。我們就以參數為DN1200, PN2.5, 材料為16MnIII, 40MnB40Mn, 316L+柔性石墨的長頸法蘭為例來探討一下。

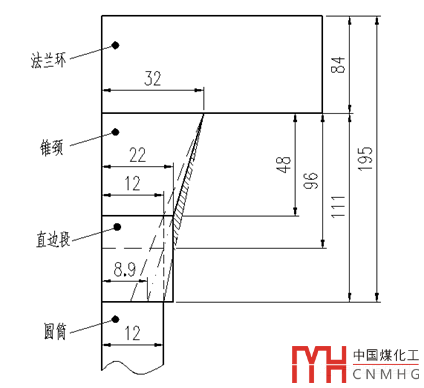

DN1200-PN2.5長頸法蘭主要尺寸如下圖所示，法蘭錐頸小端厚度為22，當法蘭H修正為195時，允許的對接圓筒最小厚度為12。對接圓筒厚度為12，材料為316L。并以標準給定的200℃下最大允許工作壓力2.5MPa，分別作為設計溫度、壓力進行校核。

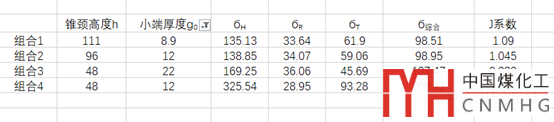

在上面的圖中作幾條輔助線，并以不同的h-g0組合進行計算，結果見下表。

“組合3”（h=48，g0=22）為標準中的值，校核合格。與厚度為12的圓筒對接時，可比照“組合1” （h=111，g0=8.9）、“組合2” （h=96，g0=12），但兩組合的J系數都大于1，校核均不合格。

（SW6的法蘭計算只包括法蘭環、錐頸（h范圍內），如果要直邊段的一部分納入，需要修改h值。）

另外還應注意，如果用h=48，g0=12，即“組合4”，那是完全無視直邊段的存在，太浪費了。而如果用h=111，g0=12進行校核，是偏于冒進的，因?yàn)檫@種情況下是錐頸有一塊缺失的（圖中畫剖面線的三角形部分）。

結論：

在NB長頸法蘭的校核中，如果對接圓筒厚度小于法蘭錐頸小端時，g0輸入的是標準錐頸小端的厚度，是偏于不安全的。但也不能不修改h值，直接輸入對接圓筒的厚度，因?yàn)檫@樣裕量太大，會造成浪費。

操作建議：

1:1作圖，同時修改程序給定的h和g0，按上面的組合1、組合2進行校核，這樣是比較合理的做法。

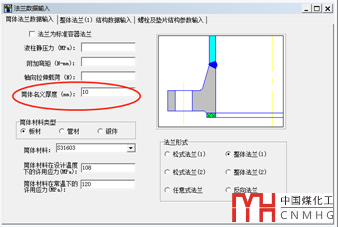

另外，還應注意的是，SW6要求輸入筒體名義厚度只是為了確定筒體的許用應力（因?yàn)樵贕B/T150體系下，材料的許用應力與厚度有關）。程序并不會根據這個筒體厚度自動調整法蘭h、g0這些參數。
