ASME法蘭計算在強制性附錄2中，其計算原理和方法與GB150一致，兩者計算的結果也基本相同。但是兩種法蘭的一些設計細節有哪些不一樣呢？

1.墊片寬度

GB中設備法蘭一般參考NB/T47021-47023-2012中的數據，相對應的墊片一般選用NB/T 47024~47026-2012的相應規格。一般根據標準的公稱直徑與壓力等級選用相應規格的墊片，填寫標準號。

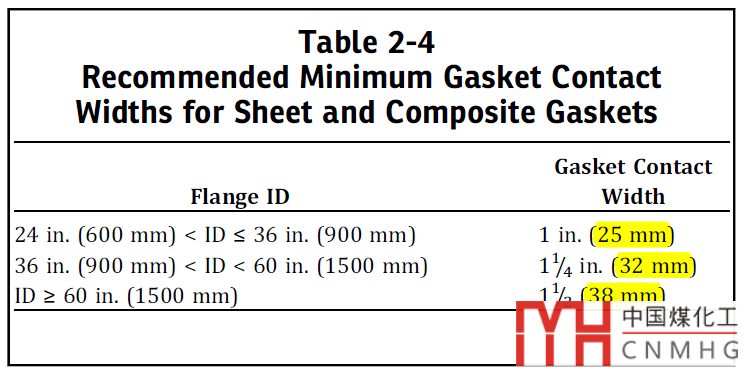

ASME沒有設備法蘭的標準墊片可選，一般可以參照相應的管法蘭或者附錄表2-4選擇墊片寬度，設計墊片并出墊片圖。

從表中可以看到，ASME推薦的墊片寬度較寬。在NB中的纏繞墊片最大寬度25，軟墊片最大寬度30。過大的墊片寬度，會使預緊力過大，從而獲得更厚的法蘭，不是特別經濟。實際設計時，可以采用NB的法蘭和墊片尺寸去校核。

2. 自緊式墊片

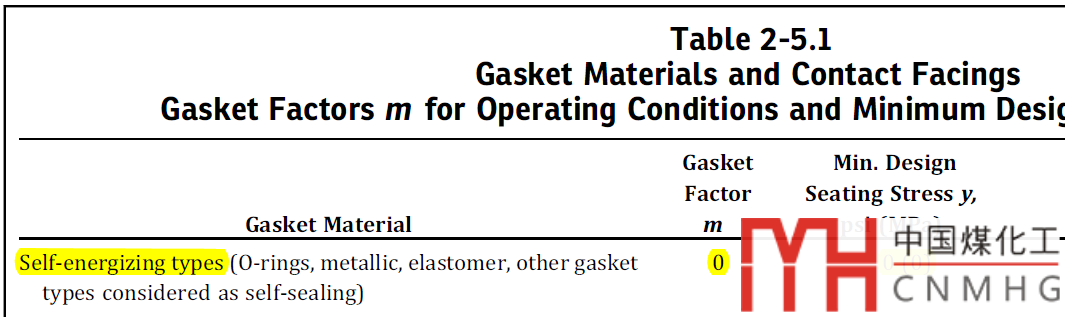

GB中的表7-2常用墊片特性參數與ASME的附錄2中表2-5.1基本相同，但是少了第一種墊片。

例如使用O型圈墊片，可以參考ASME的墊片取值，m，y值均為0.

3. 法蘭剛度計算

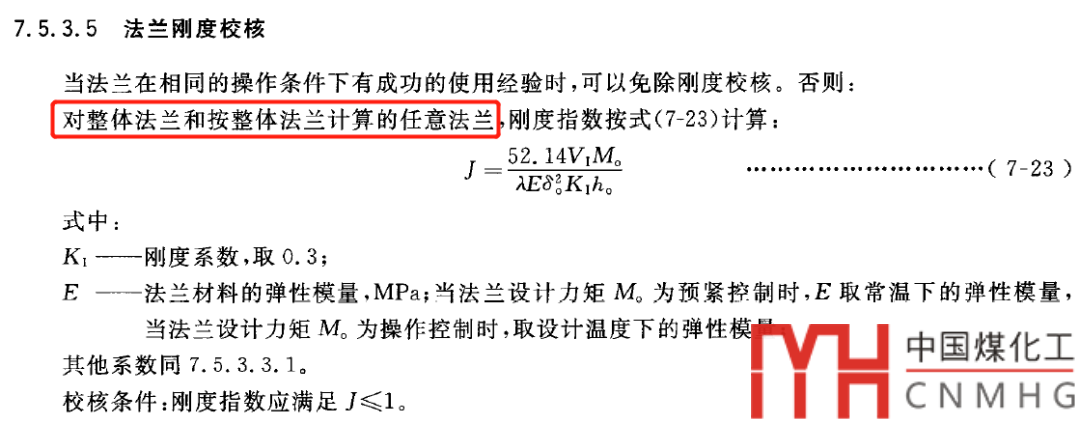

GB150中僅對整體法蘭需要校核法蘭剛度。

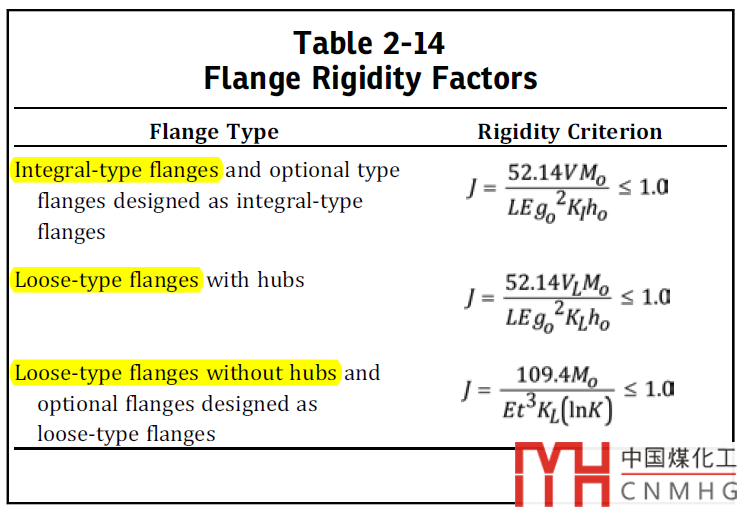

除了在有成功相同工程經驗或者不太苛刻的情況，可以豁免剛度計算外，其他的情況，均需要按照ASME VIII I附錄表2-14對整體法蘭，帶頸松套法蘭，任意式法蘭校核法蘭剛度。

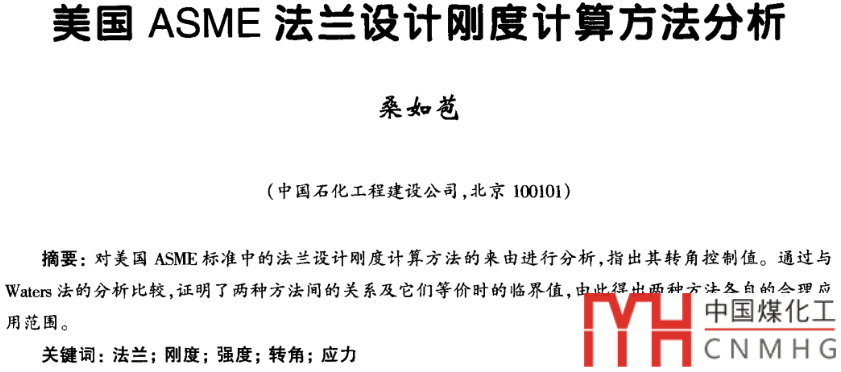

關于剛度公式的來源可以參考桑老師的論文。

按照ASME對于剛度系數的定義，KI和KL均指法蘭密封面的最大允許偏轉角。由于松式法蘭的偏轉角KL=0.2°，所以一般來說按照ASME設計的松式法蘭，大部分比GB計算的要厚。

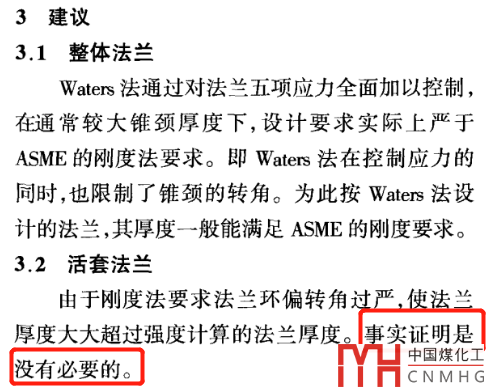

國標認為松式法蘭是沒有必要校核剛度的。

我以前遇到的案例，大直徑甲型法蘭，計算通過了，但是使用過程中就是封不住。廠家打電話過來質問我們，是不是把計算搞錯了。經過仔細核對，計算真沒有問題。但是悄悄按照ASME核算了一下剛度，不夠。當然當時連整體法蘭都不用核算剛度，更不論甲型法蘭。所以技術部的答復是，完全按照規范，設計沒有問題。最終也不知道他們最后怎么解決的。

這個地方真可以商榷一下，不能因?yàn)樗墒?活套法蘭剛度讓法蘭厚度增加了，就整體拋棄不用了吧。把剛度系數改大點來核算也行啊，不能因噎廢食，諱疾忌醫啊。

4. 管箱法蘭計算

在計算管箱法蘭時，GB151未考慮分程隔板處墊片對于預緊力的影響。

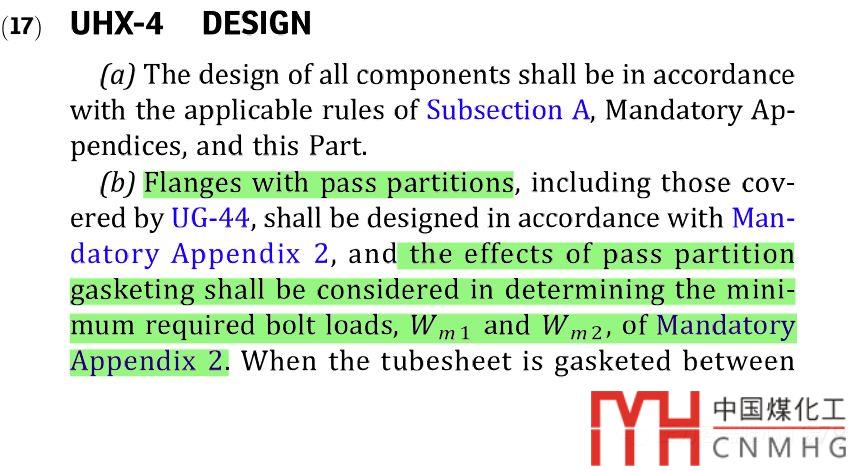

在ASME VIII I中，對于分程隔板墊片應當考慮計入螺栓載荷。

詳情可以參考下面的文章：

壞了，分程隔板

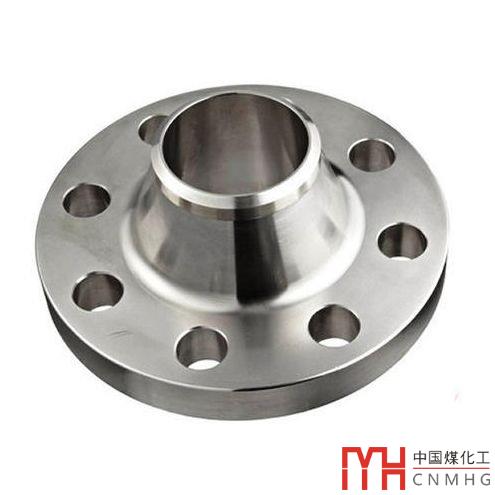

5.WN法蘭小端厚度取值

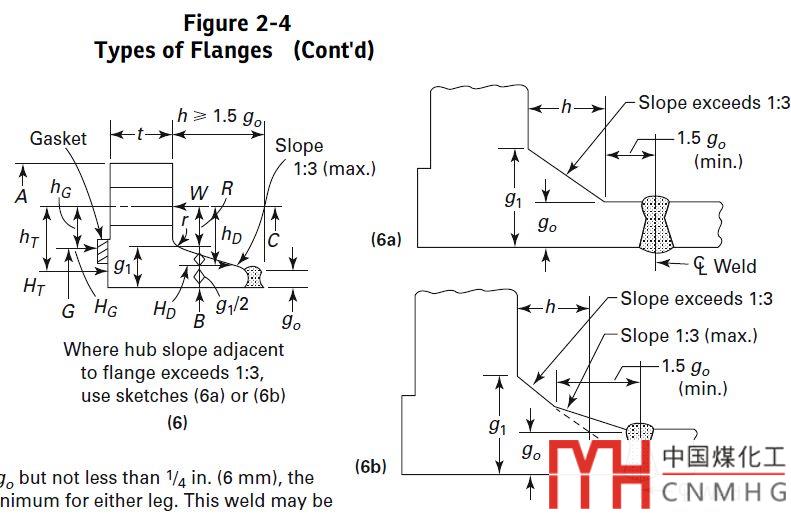

從計算理論上來說法蘭的計算模型是考慮筒體與法蘭小端同樣厚的。若不同樣厚，則法蘭需要采用衰減長度h=sqrt(Bg0)的直邊段。

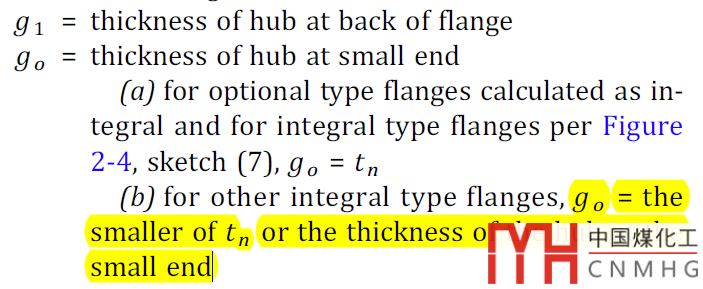

ASME的WN法蘭，小端厚度=min（法蘭小端厚度，對接的筒體厚度）。

當錐段1:3削邊時可不留直邊段。當然為了保證焊接及拍片效果也可以留能夠做坡口的直邊長度。

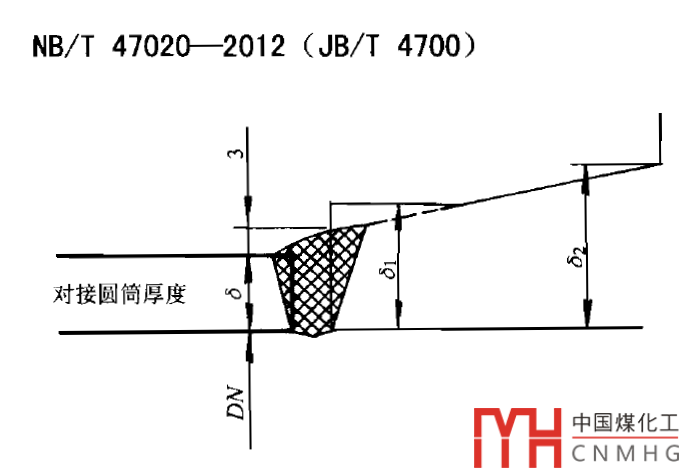

NB/T47023允許小端厚度大于筒體厚度。

詳情可以參考如下文章：

法蘭小端厚度應該如何取值（續）

6. 螺栓間距修正系數

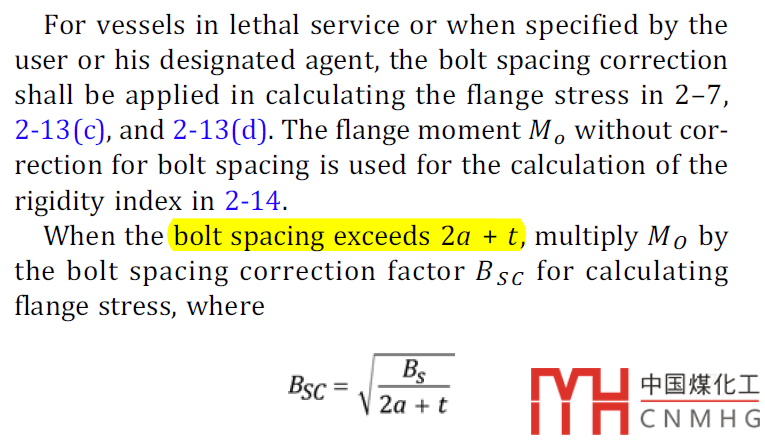

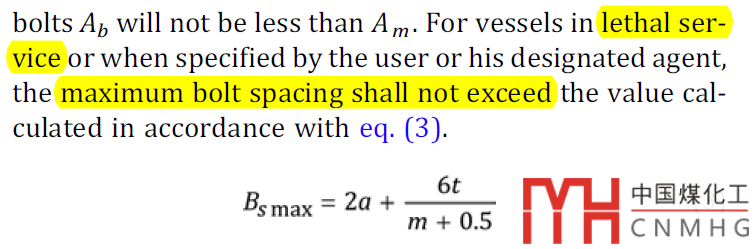

在ASME中，對于劇毒操作的容器或當用戶或其指定代表規定時，最大螺栓間距應符合如下公式。

當相鄰兩螺栓間距超過2a+t時，在計算法蘭應力時，應將M0乘以螺栓間距修正系數Bsc，Bsc等于間距比值開根號。

Bsc都大于1，所以當螺栓間距太大時，應該使用更大的法蘭力矩Mo作為補償。

在GB中，這一點缺失比較遺憾。比如在SW6中，設計螺栓間距超過了最大螺栓間距，程序是不做處理的。很多設計人員只看最后應力和剛度是否合格。螺栓間距超出就不管了。這樣會留下泄露的隱患。

實際上很容易理解，螺栓間距過大，會影響密封的均勻性。兩螺栓正中處墊片的壓緊力肯定小于螺栓處的壓緊力。

如果在GB設計中，遇到這種情況應當如何處理呢？

個人建議此時手動計算Bsc，然后將應力計算結果都擴大Bsc倍，如果計算通過，那么基本沒有什么問題了。但是建議最好SW6主動考慮這個，方便設計合理。

7.甲乙型法蘭

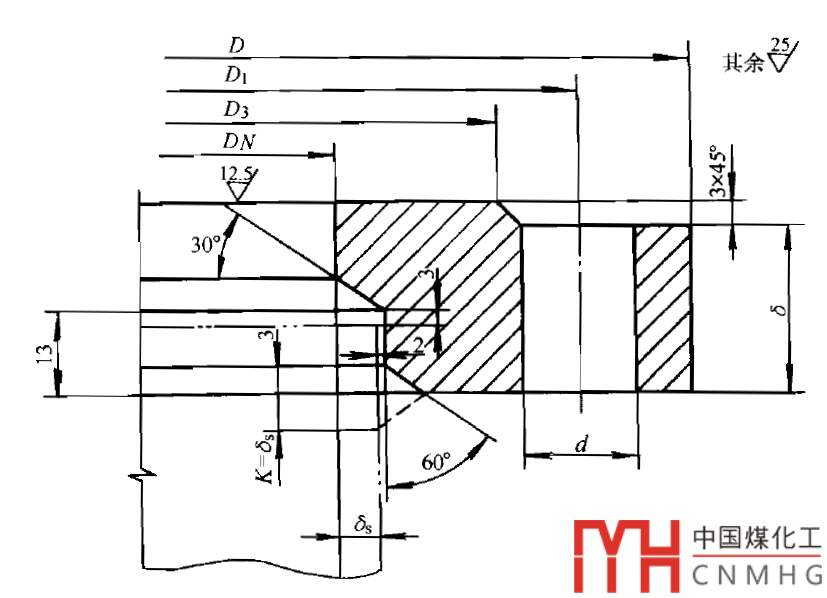

在GB中，經常使用NB/T47021的甲型平焊法蘭。

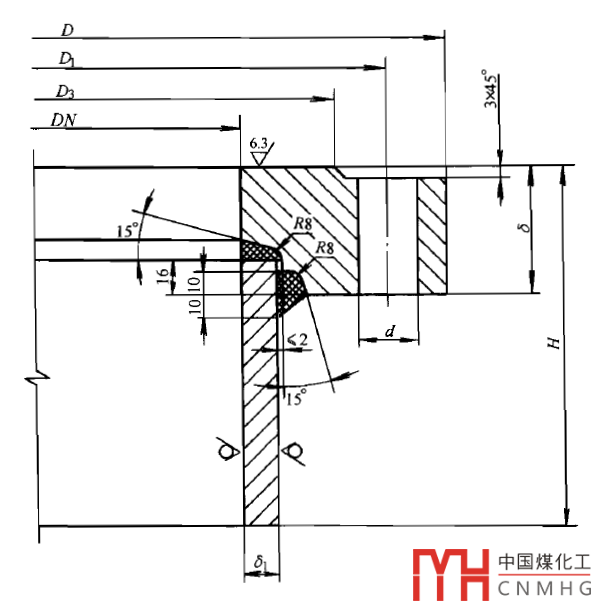

或者乙型法蘭：

ASME一般是不使用NB/T47021/47022的甲型或者乙型法蘭的，主要是ASME中遍尋不著此種焊接結構。

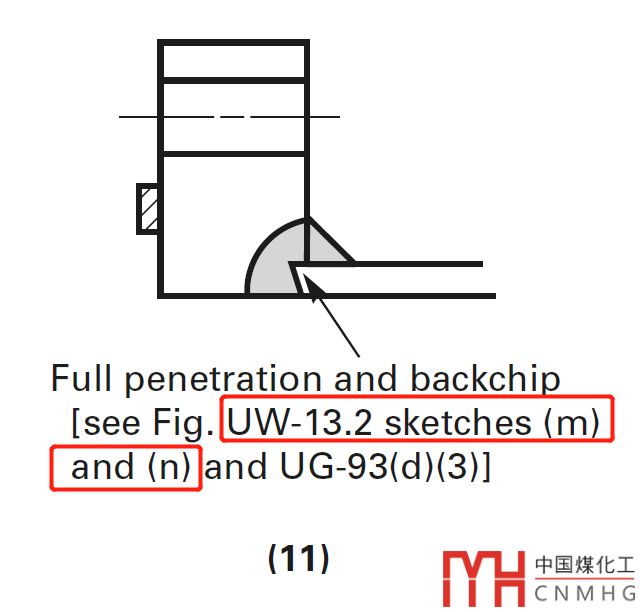

圖2-4（11）似乎和乙型法蘭類似。但是要注意其中的注：

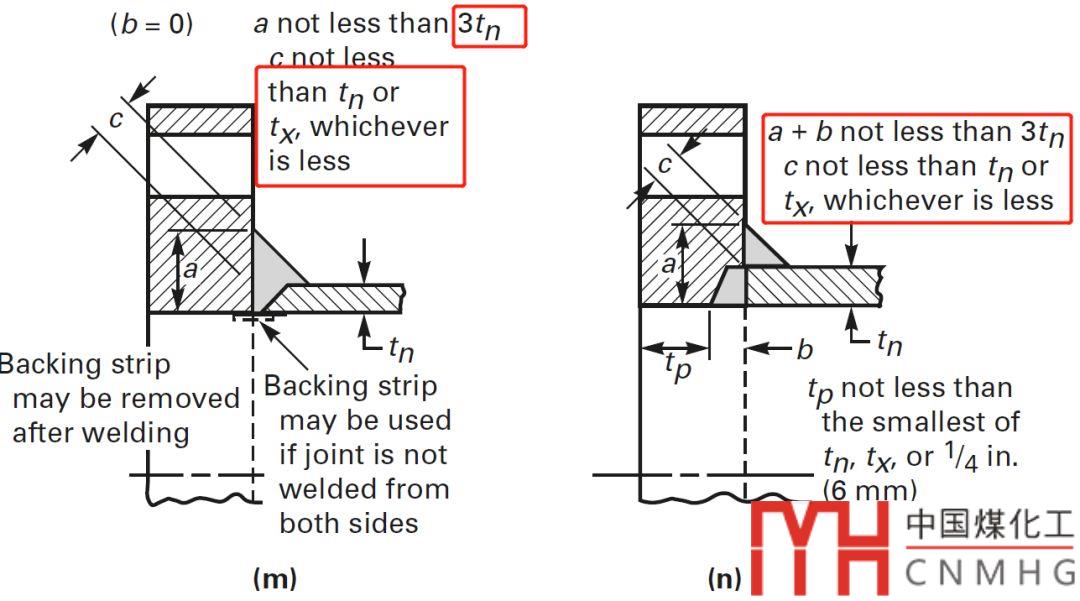

圖UW-13.2的（n）內容如下：

a為3倍筒體厚度，這是基本上無法做到的。對比甲型乙型法蘭，焊腳高小的多。

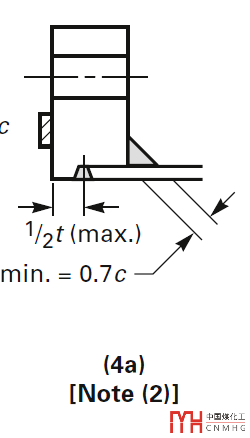

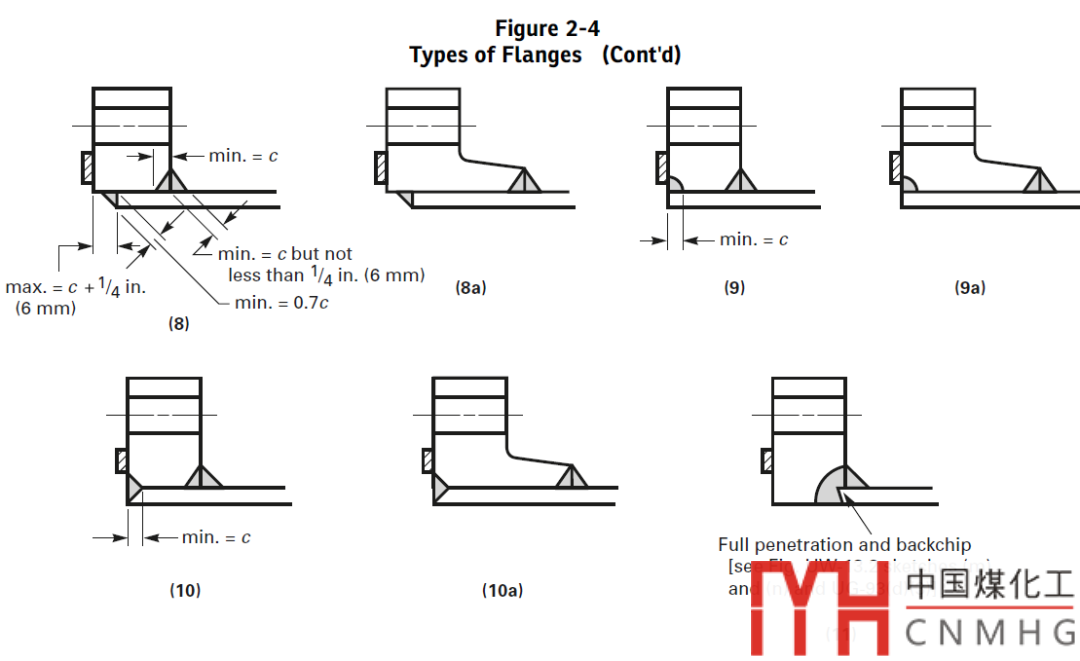

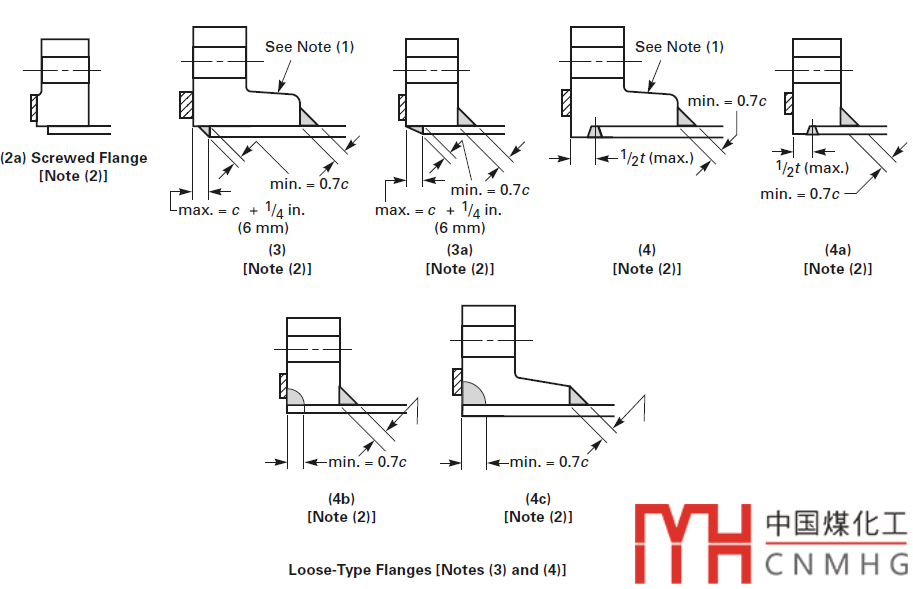

如果一定要用平焊法蘭可以采用類似的焊接結構。如附錄2中圖2-4（4a）

我覺得把，既然要求這么高，甲乙型還是別用了。
