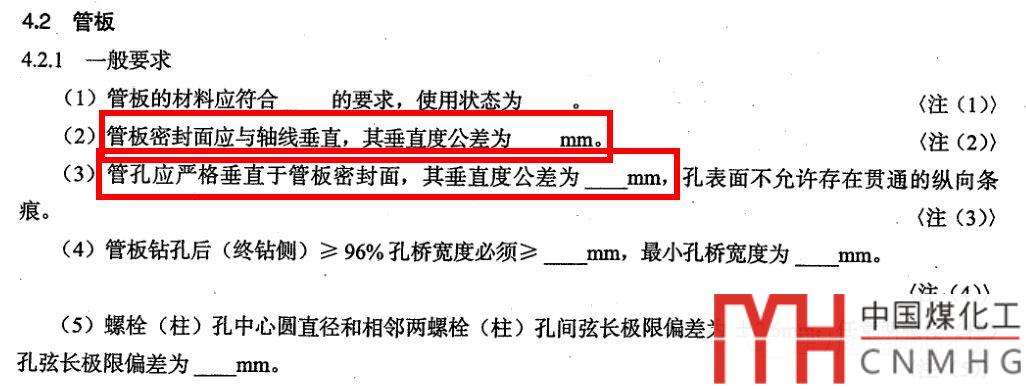

在《TCED 41002-2012 化工設備圖樣技術要求》一書中，對管板有一條技術要求，很多時候，在換熱器的管板零件圖或者是裝配圖上，有填寫垂直度公差的技術要求。

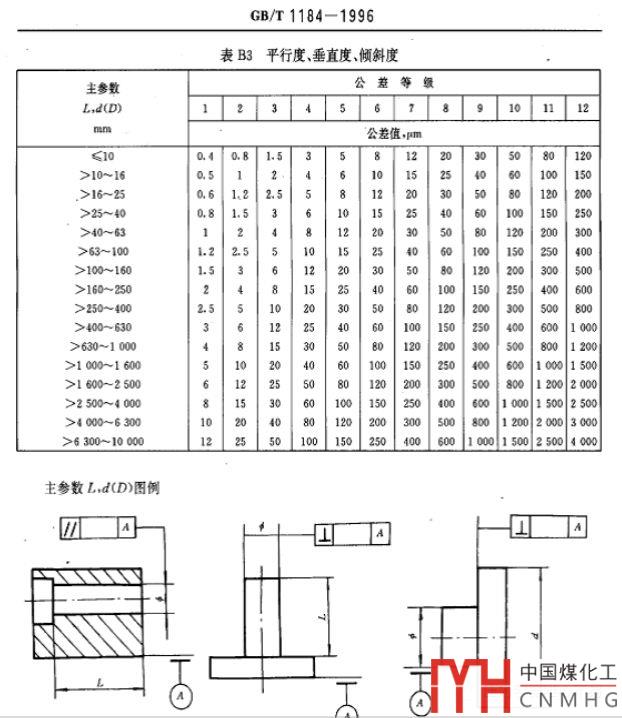

管板垂直度公差：（按9級公差，如圖6所示）

管板密封面應與軸線垂直，其垂直度公差為_____mm；——主參數是管板密封面外徑d（保守也可以取管板外徑）。

管孔應嚴格垂直于管板密封面，其垂直度公差為_____mm；——主參數是管板厚度L。

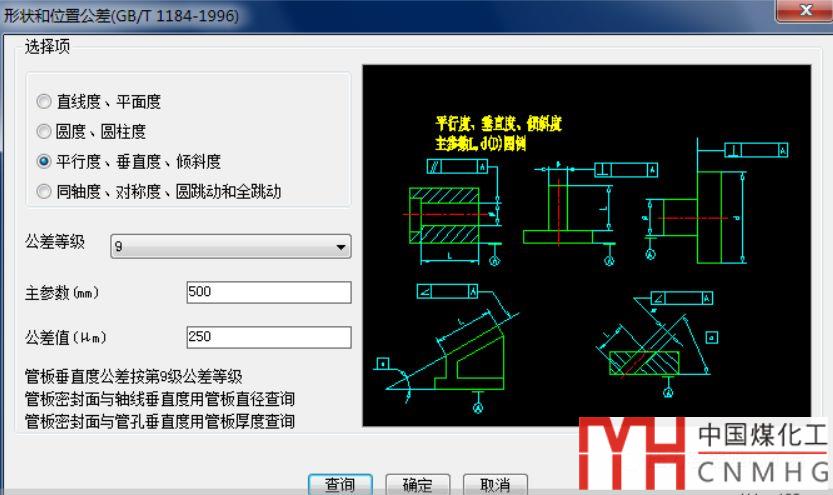

可通過VCAD2018->數據查詢->形狀位置公差來查詢

那么為什么要對垂直度有要求呢？

這兩條的要求是為了換熱器的制造和安裝。

1. 管板密封面應與軸線垂直度偏差過大，會造成設備直線度過大，同時也會影響穿管。

2. 管孔和管板密封面垂直度偏差過大，那么管子穿進去就是傾斜的，穿到對面的管板難度非常大。由于是為了穿管，那么當然主參數，應該是管孔處的厚度，即管板的最大厚度了。
