明明有字體為什么CAD圖紙打開中文都顯示成問號？
安裝卸載文件及輸入輸出異常、退出基本操作設置界面和顯示快捷鍵視圖坐標定位捕捉選擇及組圖塊字體和文字布局和視口標注打印填充外部參照光柵圖像圖層顏色表格線型二維繪圖多段線圖形修改三維建模復制粘貼查詢面積、長度心得及綜合技巧 工具及插件圖庫及相關資源

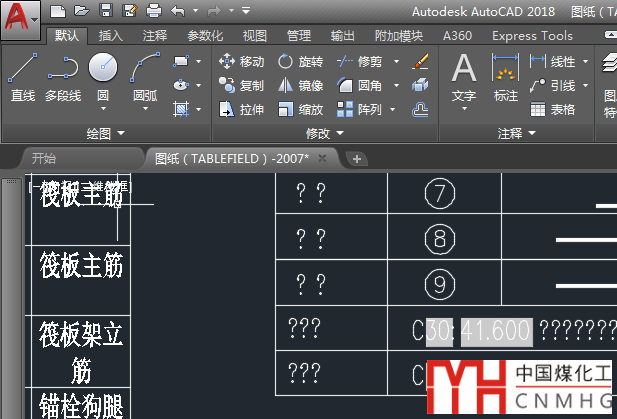

今天有網友遇到了一個奇怪的問題，圖紙?jiān)趧e人機器上打開漢字都顯示正常，但到了他的機器上全都顯示為問號，如下圖所示。
這個確實有點奇怪，我也無法確認具體原因。如果他的CAD版本和字體跟其他人都一樣，那問題應該不在CAD上，可能跟系統環境有關系了，只能遠程看了一下。
連接后我看了一下，果然圖中所有漢字都顯示成了問號，之前看他截圖中字體設置也沒有大的問題，于是我在命令行輸入DWGCODEPAGE，返回的是ANSI_1252，很容易找到了問題的根源。如果是簡體中文，圖紙的代碼頁應該是ANSI_936，如下圖所示。
我新建了一張空圖，代碼頁仍然是ANSI_1252，這個顯然是他的操作系統的區域語言設置出了問題。

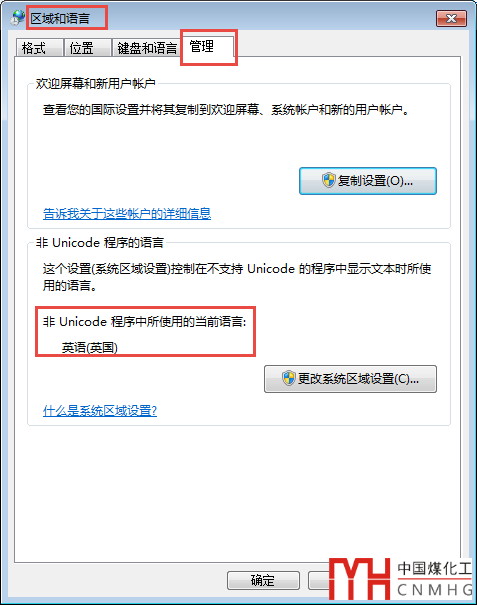

打開控制面板的區域語言選項，發現果然如此，區域雖然設置的是中國，但語言設置的是英語（英國），如下圖所示。
我點“更改系統區域設置”按鈕，將語言設置成中文簡體（中國）后，關閉并重新啟動他的CAD后，文字打開就可以正常顯示成中文了。
估計很多人會跟他一樣奇怪，為什么CAD的文字顯示還會受操作系統設置的影響？DWGCODEPAGE又是什么？
這個問題我也只是大致知道，要給大家解釋清楚還真不容易，大家可能聽說過UNICODE和非UNICODE，UNICODE可以更好地支持多語言，關于UNICODE如果大家想了解更多，可以搜一下相關介紹。如果是一些非UNICODE的中文版軟件，當區域語言設置為英文時，菜單選項可能都會顯示問號或亂碼，或者打開文件時文件名都會識別成問號，如下圖所示。
AUTOCAD 2007版以前就是非UNICODE的，在英文系統下就無法識別中文的文件名，到了AUTOCAD 2007版以后支持UNICODE了，但圖紙和文字本身還是跟語言版本有關系的，尤其是CAD中使用的大字體文件跟圖紙的代碼頁是密切相關的。如果是中文圖紙使用的中文大字體，可以正常解析并顯示為中文，但如果代碼頁變了，解析出來的字符就變了，如果在字體文件中找不到對應的字符，就顯示成問號了，即使找到了對應的字符，也可能是錯的，看上去像亂碼。
我原以為AUTOCAD 2007或2008對代碼頁出來得不好會出現這個問題，但我試了一下2018也是如此?？磥鞢AD對圖紙代碼頁的處理策略跟舊版不同了，舊版的代碼頁是保存在圖紙中的，比如一張日文圖紙的代碼頁是ANSI_932，當一張中文圖紙?jiān)谌瘴南到y(tǒng)上打開并保存，導致代碼頁變成日文后，回到中文系統的中文版CAD上打開代碼頁仍會是ANSI_932也會顯示亂碼或問號。但2007以后CAD圖紙打開的時候直接根據系統語言來讀取代碼頁。當系統語言改成英文后，所有圖紙包括新建圖紙的代碼頁都變成了ANSI_1252，這種情況如果打開圖紙，用操作系統的TTF字體書寫的中文是可以正常顯示的，但用SHX字體寫的中文的就是亂碼或問號了，如下圖所示。
其實不管圖紙本身會有代碼頁，字體或文字對象也會有代碼頁，例如我們是可以在同一張圖紙里既寫中文又寫日文的，兩者都可以正確顯示。

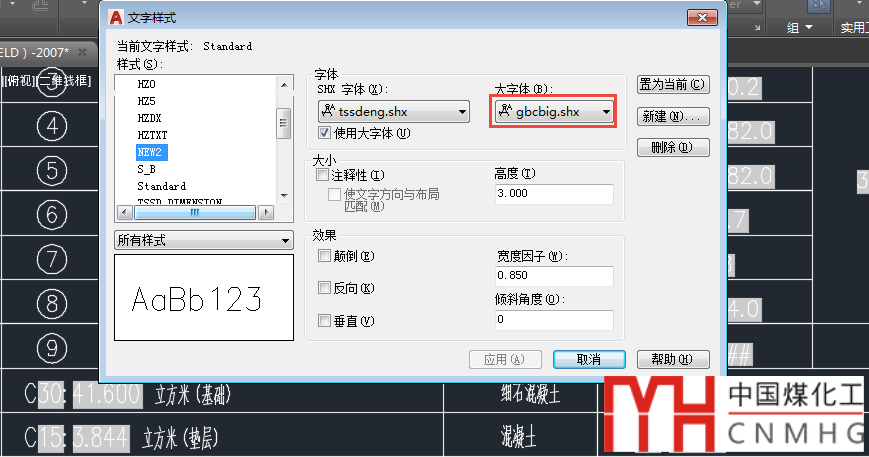

在系統語言設置成英文的狀態下，我將大字體設置為bigfont.shx或gbcbig.shx，然后RE，中文也是可以正常顯示的，如下圖所示。
看來SHX字體也有區別，有些字體在圖紙文件代碼頁不對的情況下也可以正常顯示文字，有些則不行。

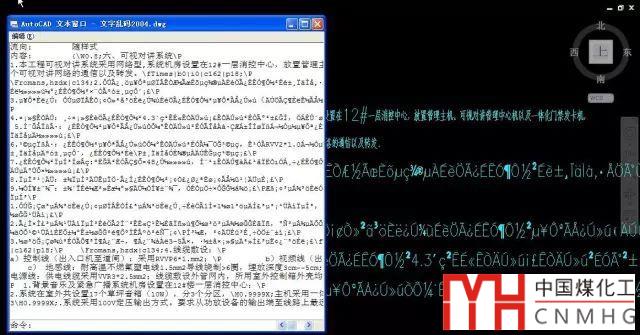

很多人遇到過圖紙中其他文字都正常，但其中某一段出現亂碼的情況，如下圖所示。

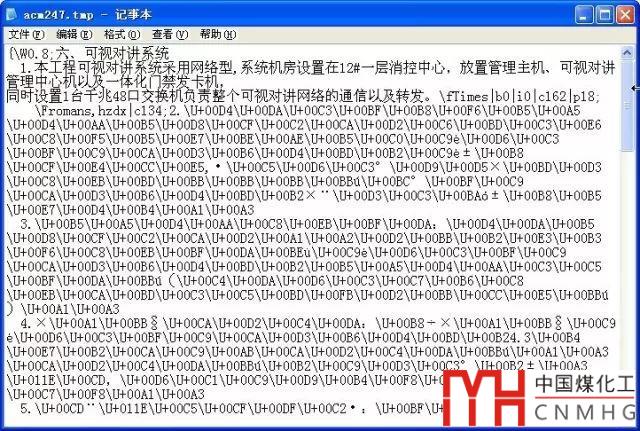

換個低版本，如2004打開圖紙并查看一下一下文字內容，看到的會不一樣，如下圖所示。
這種情況多半是這一段文字的代碼頁或編碼錯誤了，在保存為低版本的時候使用了UNICODE編碼來保存這些文字，最終導致出錯，如果有辦法在低版本中將這些UNICODE編碼恢復成2004能識別的字符編碼才行，這種情況CAD軟件通常無法解決，最好找找找看有沒有其他圖紙中有相同的文字，復制粘貼過來吧。
出現這種情況原因我也不清楚，我一致以為跟在CAD高版本保存2004及以下低版本圖紙有關，因?yàn)檫@類圖紙通常都是2004或2000版圖紙。不管是不是這個原因，建議大家保存2007版以上的圖紙。
我也沒有完全弄清楚UNICODE以及CAD的圖紙代碼頁，文字對象、字體的代碼頁是如何控制和配合的，大家其實也不必知道這些，只需要知道下面兩點：
1、如果系統的區域語言設置不對，可能導致圖紙代碼頁錯誤，文字顯示問號或亂碼。解決辦法就是到操作系統里將區域和語言改過來。
2、不要將默認保存格式設置成2004及以下版本，避免文字在反復的格式轉換過程中出錯。
