摘要：在CAD中，要對繪制好的圖形進行編輯，首先需要選擇操作的對象，因此，選擇對象是一種極為重要的操作，也是一種技巧性較高的的操作，作為CAD初學者，應該對對象選擇操作給予足夠的重視。

選擇對象是CAD軟件最重要的基礎操作之一，在進行絕大多數操作時，都需要選擇對象，以告知CAD，您要對哪個對象進行操作。

CAD提供的對象選擇方法很多，比如，利用快速選擇工具，您可以從大量圖形中快速篩選出目標對象。但在本教程中，我們僅介紹最基本，最常用的選擇方法：點選和框選，文章內容適用于初學者。

非初學者有選擇相關問題可以查看訂閱號之前發布的相關文章：

CAD選擇的方法和技巧

在CAD中如何快速選擇相同或類似的圖形、圖塊？

為什么只能選中一個對象，而不能累加選擇多個對象？

什么是CAD的快速選擇(qselect)？CAD的快速選擇怎么用？

為什么CAD框選變成了套索的形式？

為什么CAD雙擊文字無法直接編輯？為什么選擇了圖形編輯時又讓我選擇？

CAD選擇過濾器的運算符怎么用？

點選

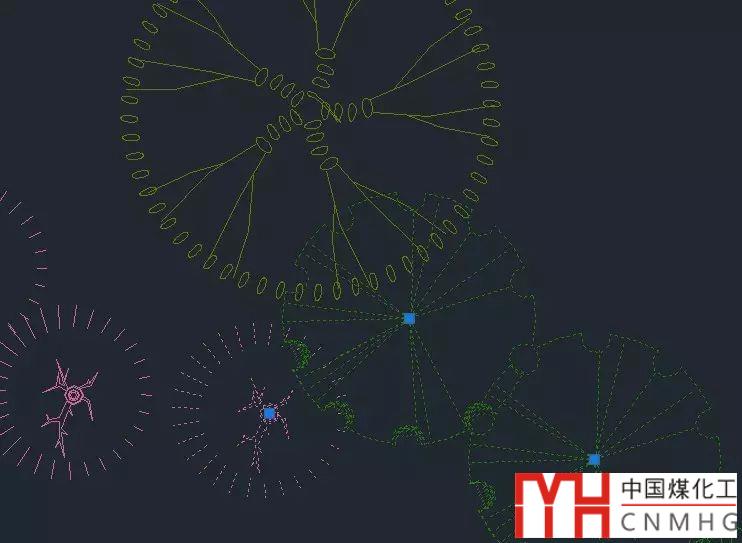

“點選”就是將十字光標方框（選擇拾取框）移動到圖形的某條線上，單擊鼠標左鍵將圖形選中。在默認情況下，可以連續多次操作來選中多個目標對象。

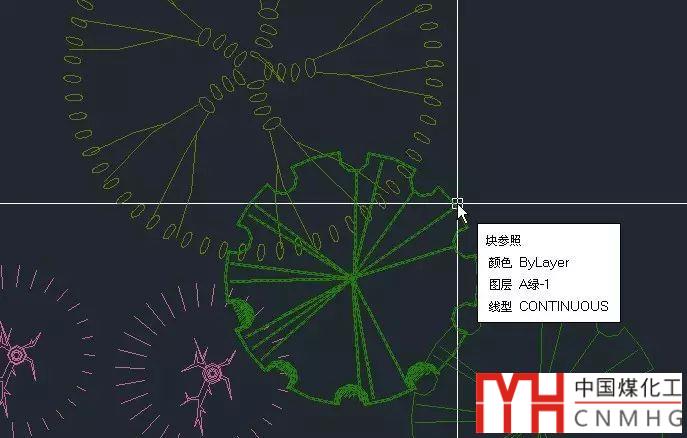

在CAD中高版本中，當光標移動到圖形上時，圖形就會虛顯或（和）加粗，提示可能被選中的對象，如下圖所示。

這種效果叫選擇預覽，在圖形復雜時可以幫助我們確認要選中對象，我們可以在選項OP對話框中關閉或設置選擇預覽的效果。CAD早期版本沒有選擇預覽的效果。

框選

當需要選擇多個對象，且圖紙較為復雜時，框選的靈活性十分明顯，是CAD中使用頻率最高的選擇操作。

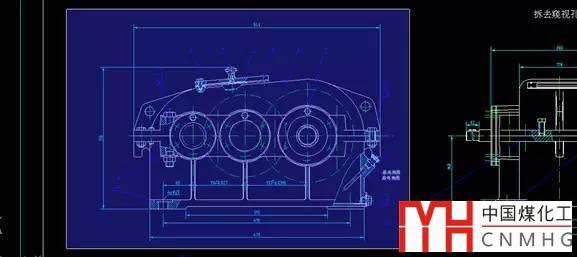

框選的操作也很簡單，在空白處單擊鼠標左鍵，然后移動鼠標，就可以“畫”出一個矩形框，如下圖所示。

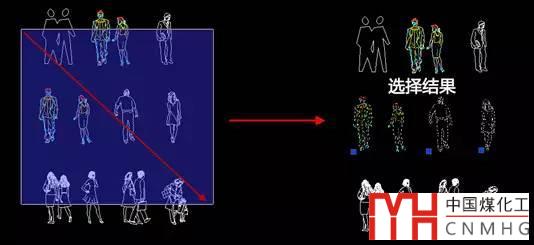

但需要注意的是，在移動鼠標繪制矩形框的時，如果鼠標是從左向右移動，只能選中完全處于選擇框之內的對象，與選擇框相交的對象不會被選中。

這種框選方式被陳稱為窗口（Window），也就是只有完全在窗口內部的圖形才會被選中。

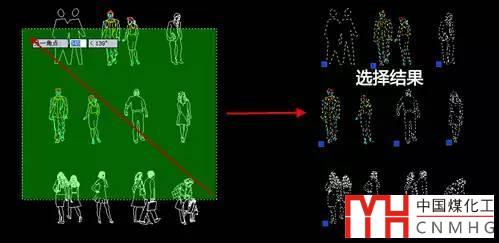

而當鼠標是從右往左移動時，不但會選中選擇框內的對象，還會選中所有與選擇框相交的對象，如下圖。

這種框選方式被稱為交叉（Crossing），圖形只要有一個點在選擇框范圍內就會被選中。

CAD不同版本對于框選方式提示不同，窗口選擇的邊框是實線，選框會填充藍色，交叉選擇的邊框是虛線，選框會填充綠色。操作熟練后如果不需要顯示顏色，也可以到選項OP對話框的選擇集選項卡中去設置。

在實際操作過程中，我們需要結合圖形的密集程度和要選擇圖形的分布情況來確定使用哪種方式，由于選擇操作使用頻率非常高，大家應該很快就能掌握這些技巧。

總結：選擇是CAD中最常用的操作之一，快速選中要編輯的圖形對于提高操作效率很重要。雖然CAD提供了很多選擇的方法和工具，但對于大多數情況，掌握點選和框選就基本可以了。
